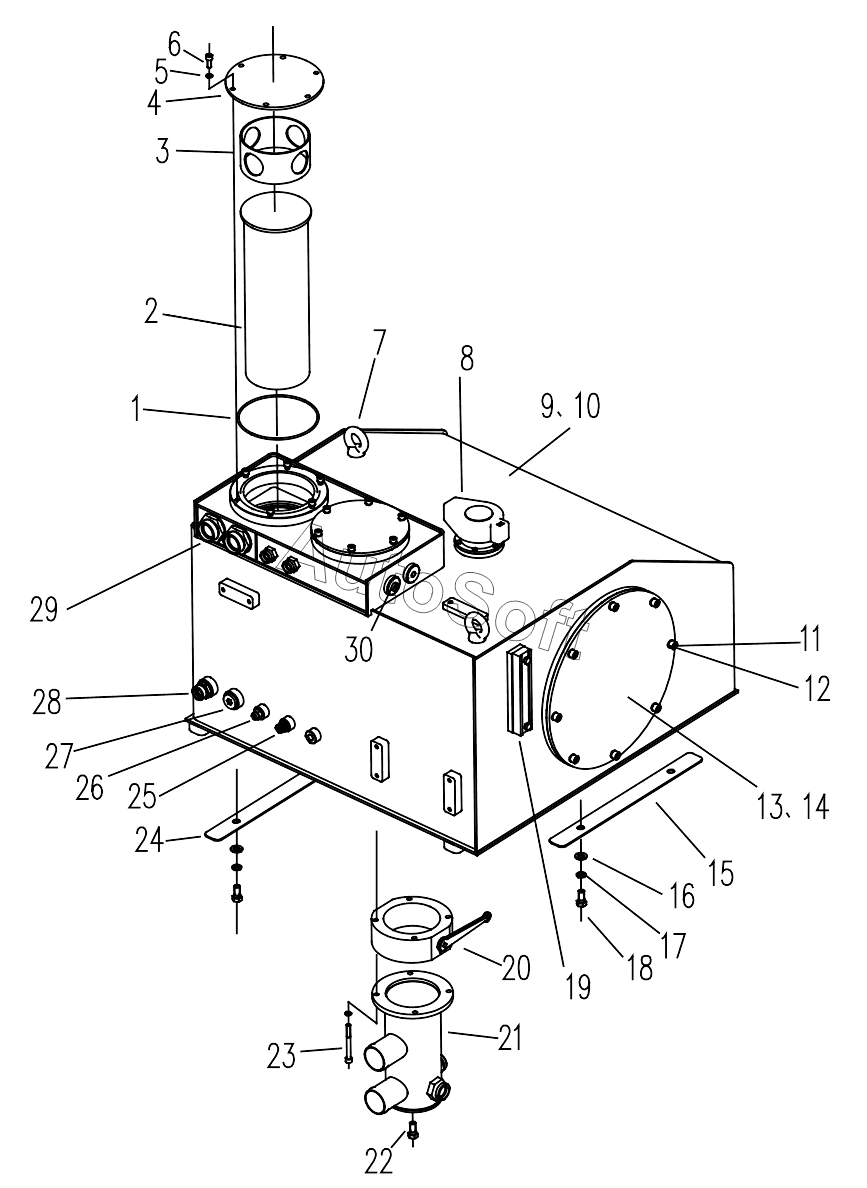

Каталог запасных частей к технике: XCMG XZ360E (2016). 425402769 Hydraulic Tank
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***9 | O-Ring | |
| 2 | 8***9 | Filter | |
| 3 | 4***2 | Pipe | |
| 4 | 4***1 | Flange | |
| 5 | 8***0 | Шайба 8 | |
| 6 | 8***4 | Винт М8х20 | |
| 7 | 8***8 | Screw | |
| 8 | 8***7 | Air Filter | |
| 9 | 4***4 | Tank Body | |
| 10 | 8***8 | Oil Plug | |
| 11 | 8***4 | Шайба 10 | |
| 12 | 8***3 | Bolt | |
| 13 | 8***2 | O-Ring | |
| 14 | 4***9 | Cover | |
| 15 | 4***4 | Rubber Casing | |
| 16 | 8***0 | Шайба 12 | |
| 17 | 8***8 | Шайба 12 | |
| 18 | 8***5 | Болт M12x25 | |
| 19 | 8***5 | Level Gauge | |
| 20 | 8***8 | Valve | |
| 21 | 4***2 | Pipe | |
| 22 | 8***7 | Pressure measure joint | |
| 23 | 8***2 | Bolt | |
| 24 | 4***3 | Rubber Casing | |
| 25 | 8***4 | Adapter | |
| 26 | 8***1 | Adapter | |
| 27 | 8***7 | Oil Plug | |
| 28 | 8***5 | Adapter | |
| 29 | 8***5 | Adapter | |
| 30 | 8***6 | Oil Plug |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
