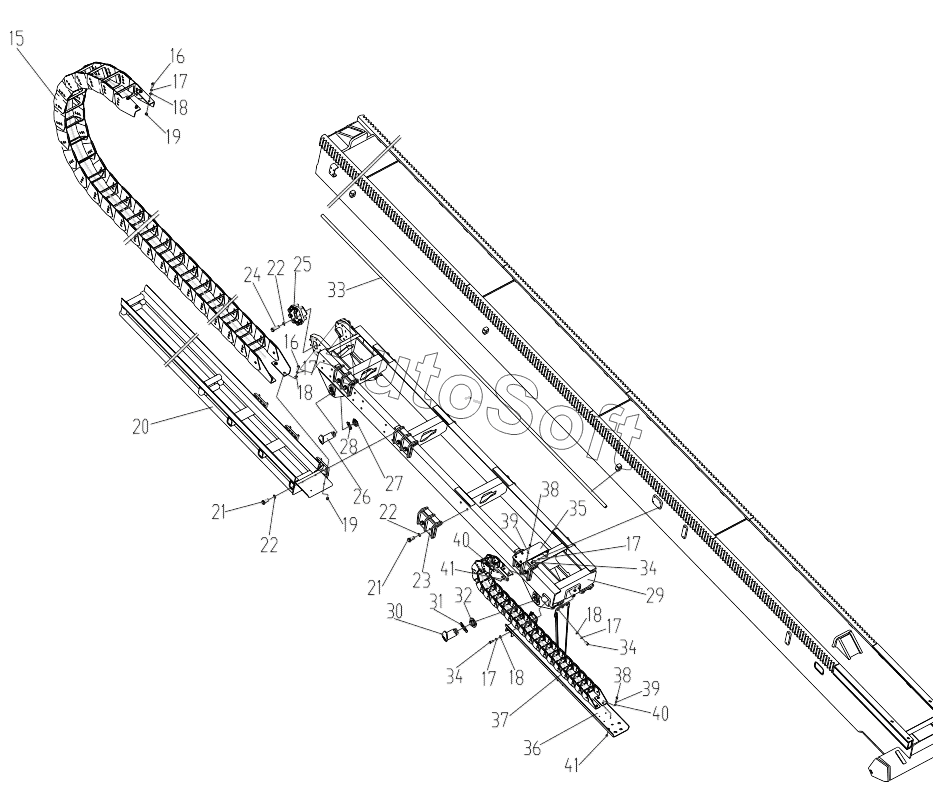

Каталог запасных частей к технике: XCMG XZ680A (2014). 425801820 Drill Frame
28
41
41
40
40
39
39
38
38
37
36
35
34
34
34
33
32
31
30
29
15
27
26
25
24
23
22
22
22
21
21
20
19
19
18
18
18
18
17
17
17
17
17
16
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 15 | 8***3 | Hose Carrier | |
| 16 | 8***8 | Болт M12x35 | |
| 17 | 8***8 | Шайба 12 | |
| 18 | 8***0 | Шайба 12 | |
| 19 | 8***9 | Nut | |
| 20 | 4***6 | Hose Carrier Support | |
| 21 | 8***4 | Bolt | |
| 22 | 8***3 | Шайба 20 | |
| 23 | 4***2 | Hook | |
| 24 | 8***5 | Bolt | |
| 25 | 4***0 | Shaft | |
| 26 | 4***7 | Shaft | |
| 27 | 8***9 | Bolt | |
| 28 | 8***5 | Washer | |
| 29 | 4***8 | Slip Support | |
| 30 | 4***4 | Shaft | |
| 31 | 8***9 | Washer | |
| 32 | 8***2 | Nut | |
| 33 | 4***0 | Steel Piping | |
| 34 | 8***5 | Болт M12x25 | |
| 35 | 4***1 | Hose Carrier Support | |
| 36 | 4***4 | Hose Carrier Support | |
| 37 | 8***8 | Hose Carrier | |
| 38 | 8***0 | Болт М8х30 | |
| 39 | 8***0 | Шайба 8 | |
| 40 | 8***9 | Шайба 8 | |
| 41 | 8***5 | Гайка М8 |
