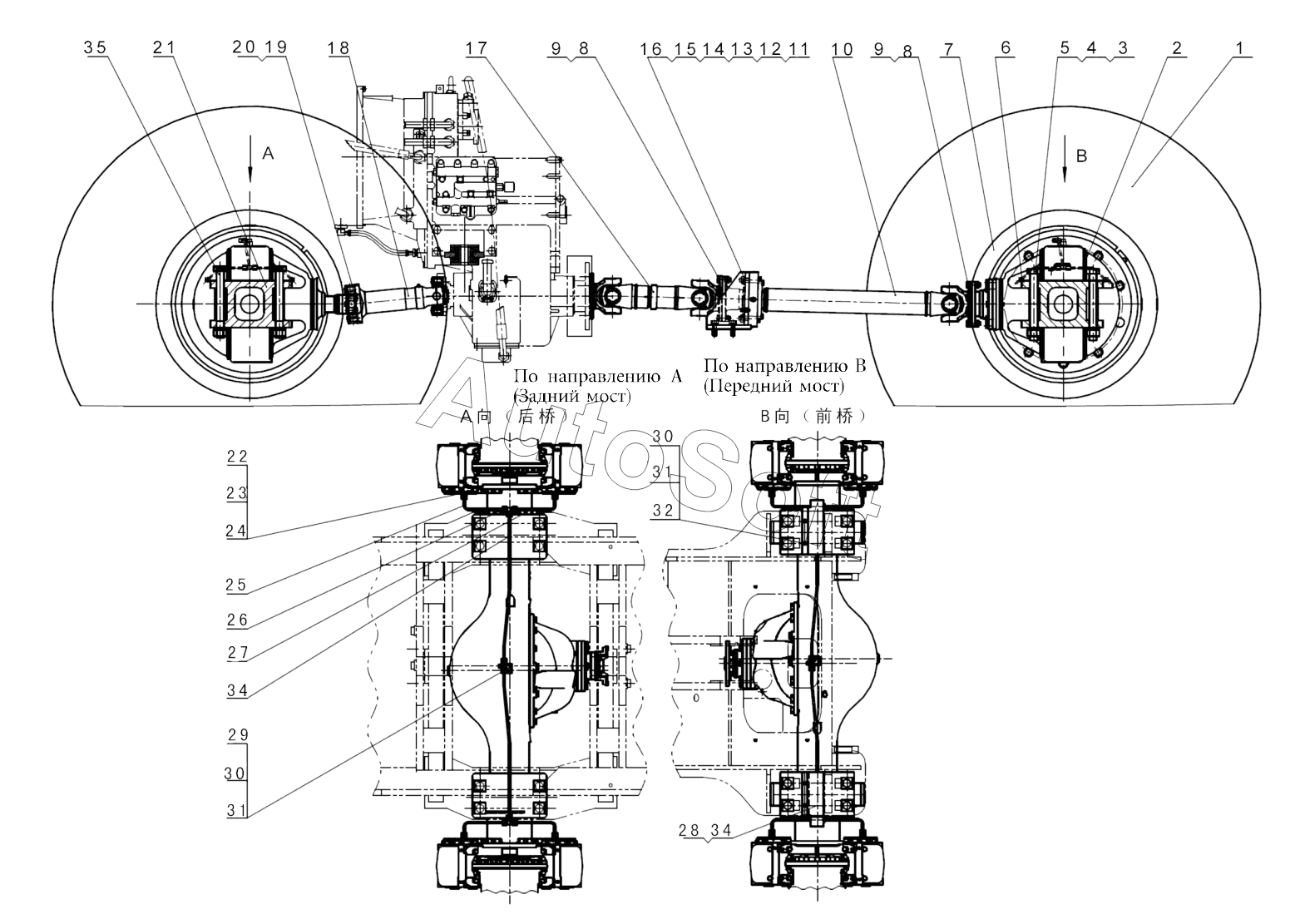

Каталог запасных частей к технике: XCMG 500KN, 500KSN (2013). Монтаж ведущего моста и передаточного вала LW500KN
27
19
20
21
22
23
24
25
26
18
28
29
30
30
31
31
32
33
34
34
35
10
2
3
4
5
6
7
8
8
8
9
1
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***8 | Шина | |
| 2 | 2***9 | Передний мост | |
| 3 | 8***1 | Болт | |
| 4 | 8***6 | Гайка | |
| 5 | 8***8 | Washer | |
| 6 | 2***9 | Колодка моста | |
| 7 | 8***6 | Обод колеса | |
| 8 | 8***7 | Болт M14x1.5x45 | |
| 9 | 8***7 | Гайка M14x1.5 | |
| 10 | 2***3 | Передний передаточный вал в сборе | |
| 11 | 8***1 | Болт M16x80 | |
| 12 | 8***0 | Гайка M16 | |
| 13 | 8***3 | Шайба 16 | |
| 14 | 8***8 | Screw | |
| 15 | 2***8 | Шайба | |
| 16 | 2***3 | Гнездо передаточного вала | |
| 17 | 2***4 | Промежеточный передаточный вал в сборе | |
| 18 | 2***5 | Задний передаточный вал в сборе | |
| 19 | 8***0 | Болт | |
| 20 | 8***8 | Шайба 12 | |
| 21 | 2***0 | Задний мост в сборе | |
| 22 | 8***2 | О-образное кольцо 6x1.8 | |
| 23 | 2***8 | Соединение | |
| 24 | 8***0 | Шайба 14 | |
| 25 | 2***6 | Маслопровод тормозного ключа | |
| 26 | 2***9 | Корпус соединения | |
| 27 | 2***7 | Маслопровод тормозного ключа | |
| 28 | 2***6 | Масляная магистраль моста | |
| 29 | 2***7 | Соединение тройника | |
| 30 | 8***3 | Болт М8х16 | |
| 31 | 8***0 | Шайба 8 | |
| 32 | 2***1 | Бронировка | |
| 33 | 2***2 | Бронировка | |
| 34 | 2***8 | Тормозная магистраль заднего моста | |
| 35 | 8***6 | Болт |
