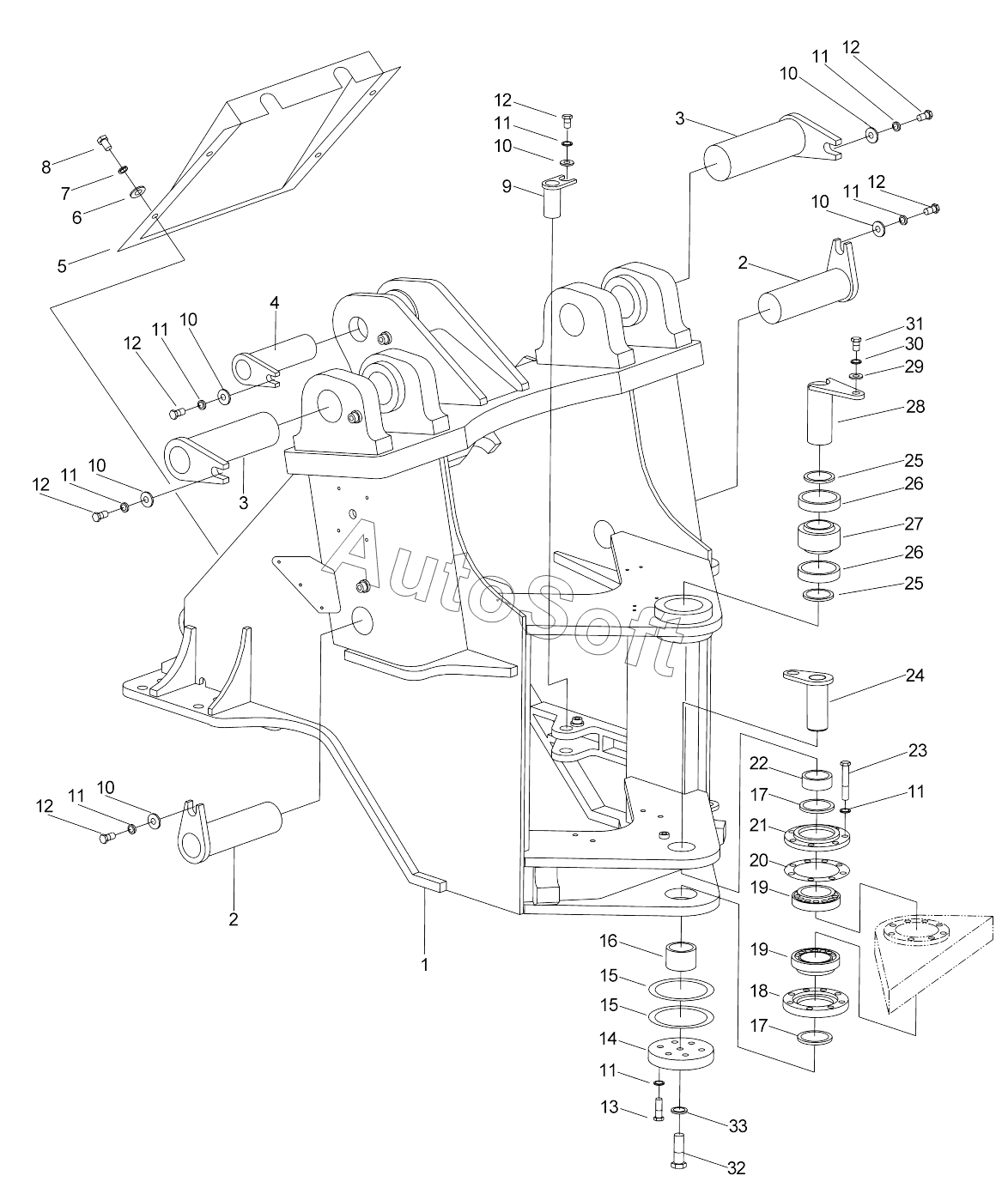

Каталог запасных частей к технике: XCMG 500KN, 500KSN (2013). Передняя рама LW500KN
1
2
2
3
3
4
5
6
7
8
9
10
10
10
10
10
10
11
11
11
11
11
11
11
11
12
12
12
12
12
12
13
14
15
15
16
17
17
18
19
19
20
21
22
23
24
25
25
26
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***8 | Передняя рама | |
| 2 | 2***4 | Палец цилиндра стрелы - передней рамы | |
| 3 | 2***0 | Стрела - передней рамы | |
| 4 | 2***7 | Палец опрокидывающего коробка - передней рамы | |
| 5 | 2***2 | Передний капот | |
| 6 | 8***7 | Шайба 10 | |
| 7 | 8***4 | Шайба 10 | |
| 8 | 8***4 | Болт М10х20 | |
| 9 | 2***6 | Шворень | |
| 10 | 8***1 | Шайба 16 | |
| 11 | 8***1 | Шайба 16 | |
| 12 | 8***2 | Болт М16х25 | |
| 13 | 8***1 | Bolt | |
| 14 | 2***0 | Установочная планка | |
| 15 | 2***1 | Регулирующая шайба | |
| 16 | 2***2 | Нижняя втулка | |
| 17 | 8***3 | Уплотнительное кольцо | |
| 18 | 2***3 | Крышка нижнего подшипника | |
| 19 | 8***8 | Подшипник | |
| 20 | 2***7 | Регулирующая шайба | |
| 21 | 2***4 | Крышка верхнего подшипника | |
| 22 | 2***5 | Верхняя втулка | |
| 23 | 8***7 | Болт М16х100 | |
| 24 | 2***7 | Нижний шарнирный палец | |
| 25 | 8***0 | Уплотнительное кольцо | |
| 26 | 2***4 | Сепаратор подшипника | |
| 27 | 8***5 | Откидной подшипник | |
| 28 | 2***0 | Верхний шарнирный палец | |
| 29 | 2***0 | Шайба | |
| 30 | 8***3 | Шайба 20 | |
| 31 | 8***1 | Bolt | |
| 32 | 2***1 | Болт | |
| 33 | 8***8 | Washer |
