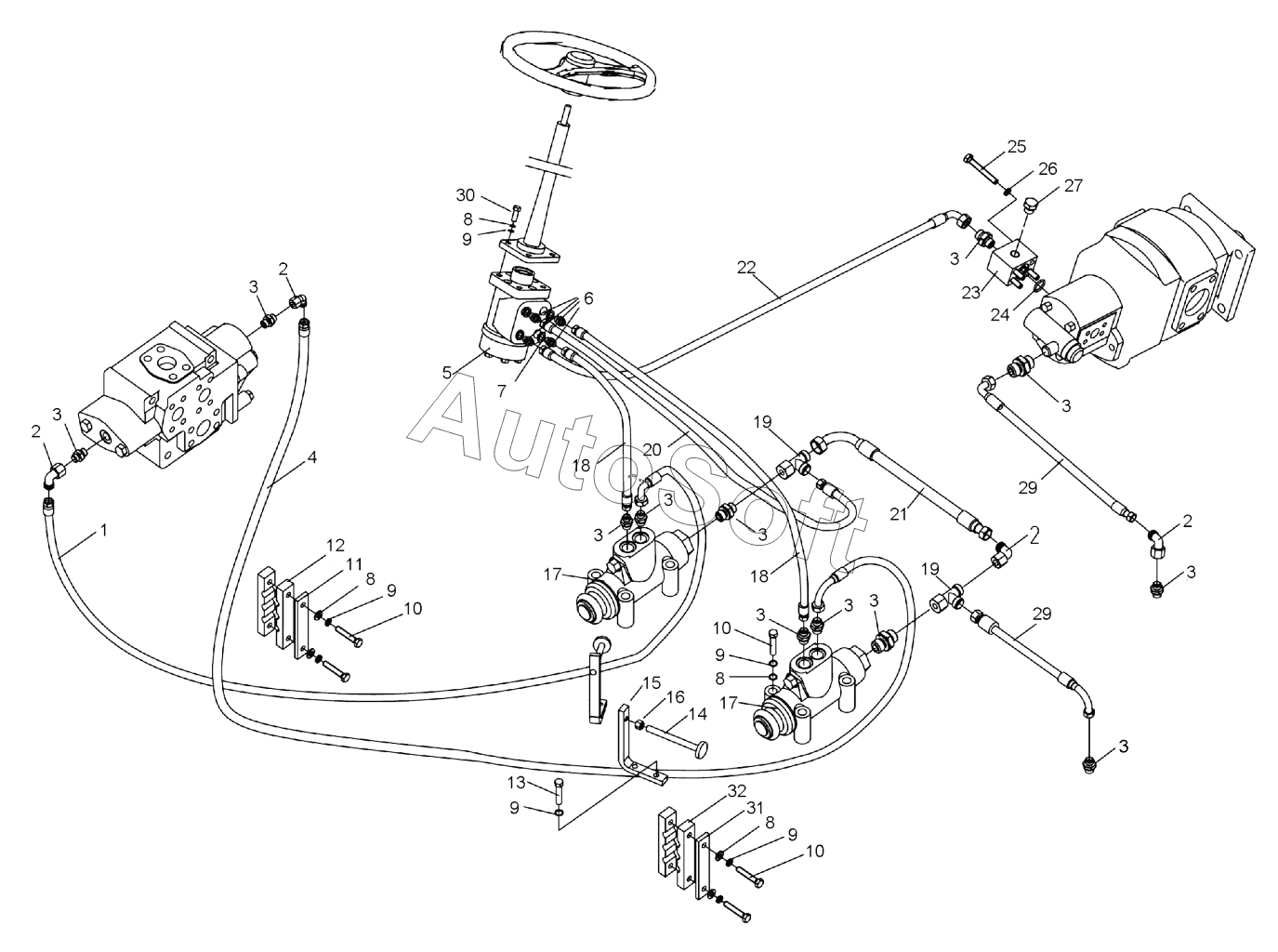

Каталог запасных частей к технике: XCMG 500KN, 500KSN (2013). Серво-гидросистема LW500KN
1
2
2
2
2
3
3
3
3
3
3
3
3
3
3
3
3
4
5
6
7
8
8
8
8
9
9
9
9
9
10
10
10
11
12
13
14
15
16
17
17
18
18
19
19
20
21
22
23
24
25
26
27
29
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***2 | Гибкий рукав в сборе | |
| 2 | 8***5 | Соединение | |
| 3 | 8***5 | Соединение | |
| 4 | 2***3 | Гибкий рукав в сборе | |
| 5 | 2***2 | Инфлектор | |
| 6 | 8***4 | Соединение | |
| 7 | 8***3 | Шайба 20 | |
| 8 | 8***7 | Шайба 10 | |
| 9 | 8***4 | Шайба 10 | |
| 10 | 8***0 | Болт | |
| 11 | 2***9 | Нажимная планка | |
| 12 | 2***0 | Резиновая планка | |
| 13 | 8***7 | Болт М10х25 | |
| 14 | 2***1 | Рычаг-ограничитель | |
| 15 | 2***1 | Опора рычага-ограничителя | |
| 16 | 8***9 | Гайка М12 | |
| 17 | 8***2 | Клапан-ограничитель | |
| 18 | 2***4 | Гибкий рукав в сборе | |
| 19 | 8***3 | Соединение тройника | |
| 20 | 2***5 | Гибкий рукав в сборе | |
| 21 | 2***6 | Гибкий рукав в сборе | |
| 22 | 2***7 | Гибкий рукав в сборе | |
| 23 | 2***0 | Блок соединений | |
| 24 | 8***6 | О-образное уплотнительное кольцо | |
| 25 | 8***7 | Болт | |
| 26 | 8***0 | Шайба 8 | |
| 27 | 8***9 | Заглушка | |
| 29 | 2***8 | Гибкий рукав в сборе | |
| 30 | 8***2 | Болт М10х35 | |
| 31 | 2***5 | Нажимная планка | |
| 32 | 2***5 | Резиновая планка |
