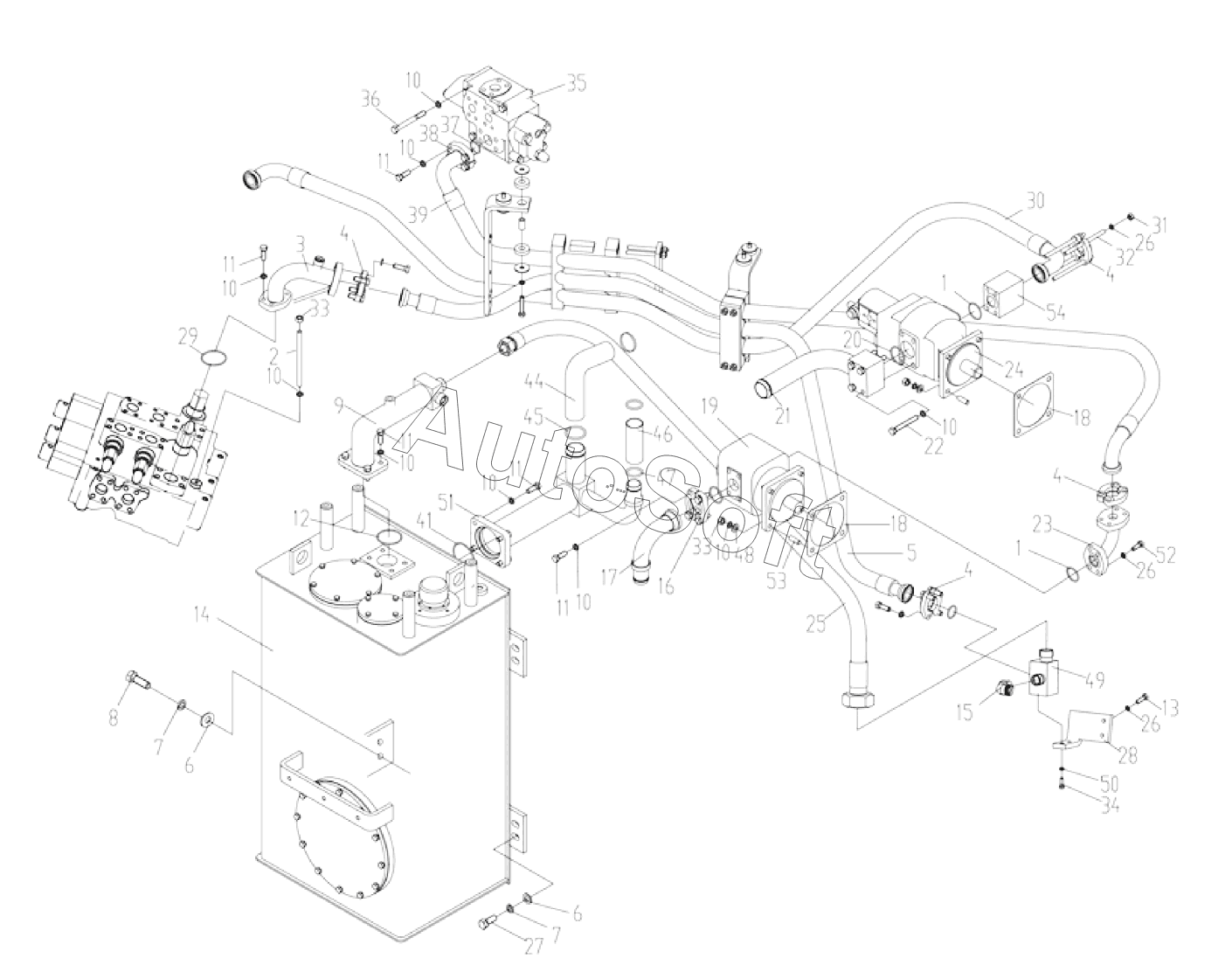

Каталог запасных частей к технике: XCMG 500KN, 500KSN (2013). Рабочая гидравлическая система (252907549) LW500KSN
41
28
29
30
31
32
33
33
34
35
36
37
38
39
27
42
44
45
46
47
48
49
50
51
52
53
54
14
2
3
4
4
4
4
5
6
6
7
7
8
9
10
10
10
10
10
10
10
10
10
11
11
11
11
11
12
13
1
1
15
16
17
18
18
19
20
21
22
23
24
25
26
26
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***8 | О-образное уплотнительное кольцо | |
| 2 | 8***1 | Шпилька M12x180 | |
| 3 | 2***9 | Откачивающая стальная труба | |
| 4 | 8***8 | Блок фланцев | |
| 5 | 2***3 | Гибкий рукав в сборе | |
| 6 | 8***1 | Шайба 16 | |
| 7 | 8***1 | Шайба 16 | |
| 8 | 8***1 | Болт M16x40 | |
| 9 | 2***4 | Стальная трубка | |
| 10 | 8***8 | Шайба 12 | |
| 11 | 8***8 | Болт M12x35 | |
| 12 | 8***6 | O-ring | |
| 13 | 8***9 | Болт M10x40 | |
| 14 | 2***1 | Гидробак | |
| 15 | 8***8 | Отвод | |
| 16 | 8***0 | Фланец типа отделения | |
| 17 | 2***1 | Стальная труба для всасывания | |
| 18 | 2***7 | Уплотнительная прокладка | |
| 19 | 8***4 | Поворотный клапан | |
| 20 | 8***0 | O-ring | |
| 21 | 2***5 | Стальная труба для всасывания | |
| 22 | 8***1 | Bolt | |
| 23 | 2***2 | Стальная трубка | |
| 24 | 8***3 | Рабочий насос | |
| 25 | 2***1 | Гибкий рукав в сборе | |
| 26 | 8***4 | Шайба 10 | |
| 27 | 8***6 | Болт M16x45 | |
| 28 | 2***3 | Упорная планка | |
| 29 | 8***9 | О-образное кольцо | |
| 30 | 2***4 | Гибкий рукав в сборе | |
| 31 | 8***8 | Гайка М10 | |
| 32 | 8***4 | Шпилька | |
| 33 | 8***9 | Гайка М12 | |
| 34 | 8***7 | Болт М8х25 | |
| 35 | 2***8 | Увеличительный клапан расхода типа преимущества | |
| 36 | 8***3 | Bolt | |
| 37 | 8***7 | О-образное кольцо | |
| 38 | 8***6 | Фланец типа отделения | |
| 39 | 2***1 | Гибкий рукав в сборе | |
| 41 | 8***2 | О-образное кольцо | |
| 42 | 2***3 | Трубодержатель в сборе | |
| 44 | 2***8 | Рукав для всасывания масла | |
| 45 | 8***7 | Хомут из нержавейки | |
| 46 | 2***1 | Рукав для всасывания масла | |
| 47 | 8***5 | Clamp | |
| 48 | 8***0 | Шайба 12 | |
| 49 | 2***2 | Блок соединений | |
| 50 | 8***0 | Шайба 8 | |
| 51 | 2***3 | Стальная трубка | |
| 52 | 8***3 | Болт М10х30 | |
| 53 | 8***3 | Шпилька М12х35 | |
| 54 | 2***9 | Соединительный блок |
