Каталог запасных частей к технике: XCMG 500KN, 500KSN (2013). Трехэлементная гидравлическая магистраль SL
27
19
20
20
21
22
23
24
25
26
18
28
29
30
31
32
33
34
10
2
3
4
5
5
6
6
7
7
8
9
1
1
11
12
13
14
15
16
16
16
16
17

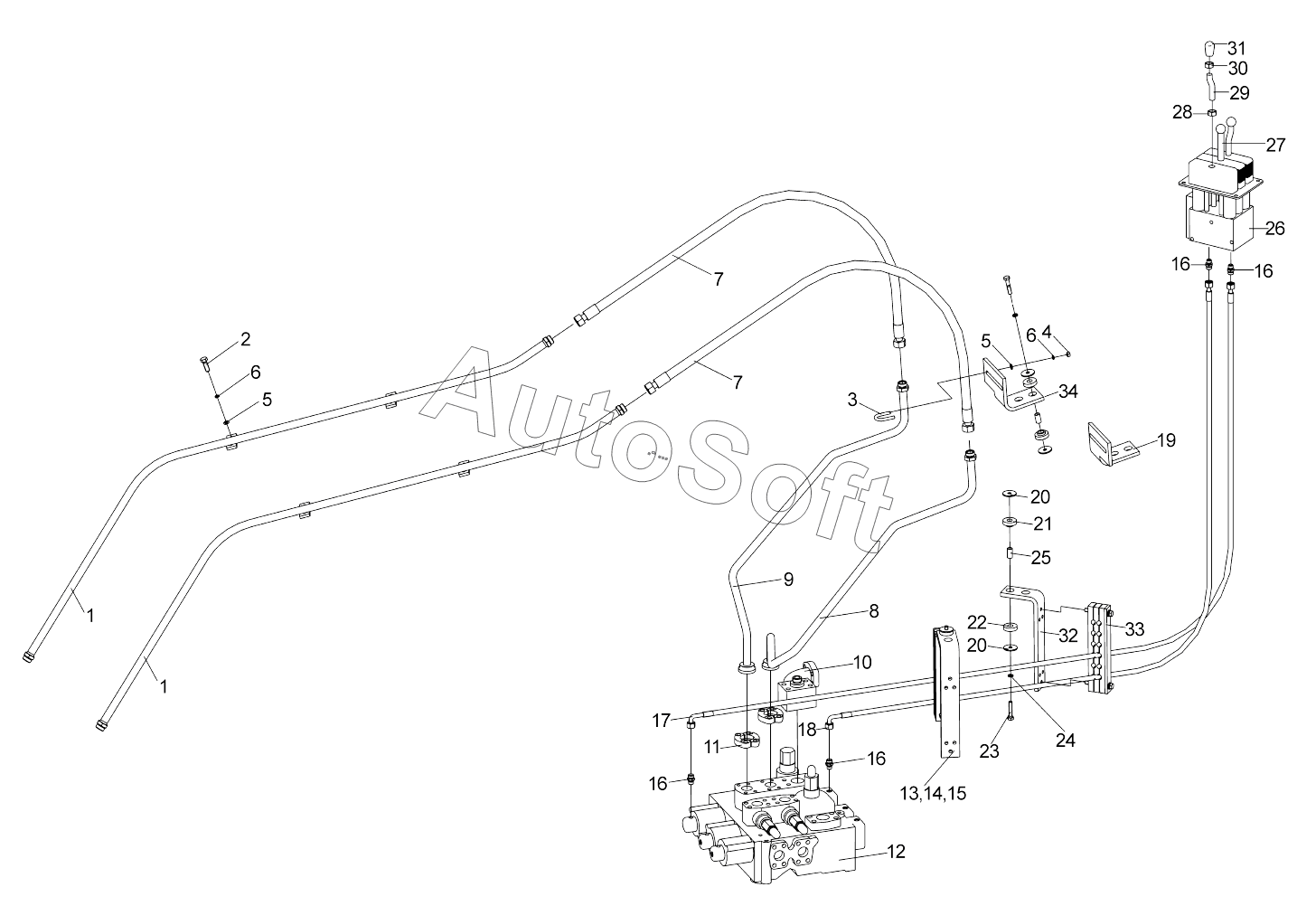

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***3 | Стальная трубка трехсекционной движущейся стрелы | |
| 2 | 8***8 | Болт М8х20 | |
| 3 | 2***0 | U-образный болт | |
| 4 | 8***5 | Гайка М8 | |
| 5 | 8***9 | Шайба 8 | |
| 6 | 8***0 | Шайба 8 | |
| 7 | 2***8 | Резиновая труба в сборе | |
| 8 | 2***0 | Левая стальная труба | |
| 9 | 2***2 | Правая стальная труба | |
| 10 | 2***1 | Клапанный блок для впуска масла | |
| 11 | 8***2 | Блок фланцев | |
| 12 | 8***9 | Распределительный клапан | |
| 13 | 2***7 | Упорная планка | |
| 14 | 8***0 | Screw | |
| 15 | 2***3 | Стойка | |
| 16 | 8***5 | Соединение | |
| 17 | 2***7 | Гибкий рукав в сборе | |
| 18 | 2***6 | Гибкий рукав в сборе | |
| 19 | 2***5 | Левый опорный лист | |
| 20 | 2***0 | Нажимная планка | |
| 21 | 2***2 | Резиновая прокладка | |
| 22 | 2***1 | Резиновая прокладка | |
| 23 | 8***7 | Болт M10x50 | |
| 24 | 8***4 | Шайба 10 | |
| 25 | 2***8 | Стойка | |
| 26 | 8***0 | Клапан-пилот | |
| 27 | 2***6 | Tilting pilot valve cable | |
| 28 | 8***9 | Гайка М12 | |
| 29 | 2***5 | Boom valve crank | |
| 30 | 8***6 | Screw | |
| 31 | 2***3 | Crank ball | |
| 32 | 2***8 | Упорная планка | |
| 33 | 8***5 | Трубодержатель | |
| 34 | 2***4 | Правый опорный лист |
