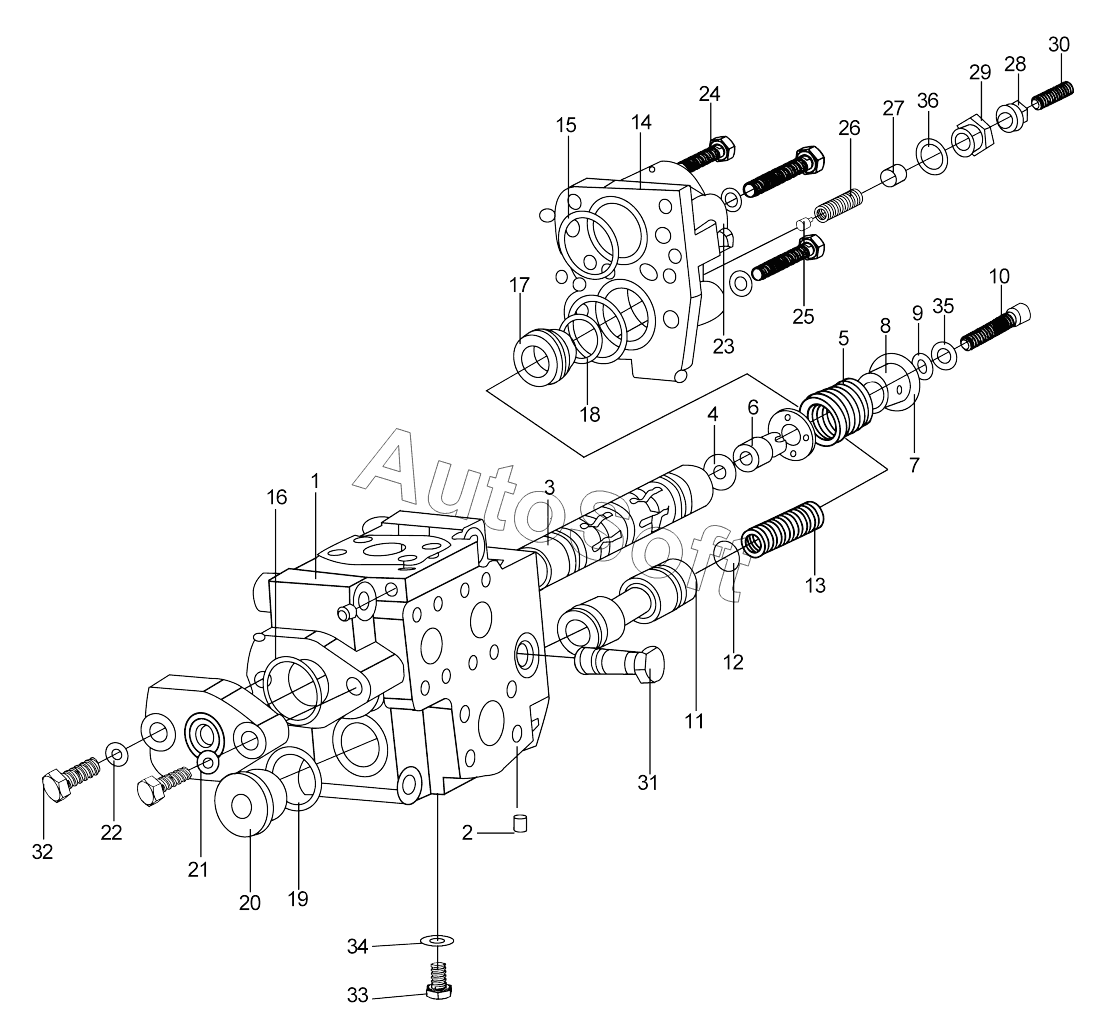

Каталог запасных частей к технике: XCMG 500KN, 500KSN (2013). Увеличительный клапан расхода LW500KN
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***3 | Корпус клапана | |
| 2 | Q***7 | Заглушка | |
| 3 | 6***4 | Сердечник увеличительного клапана | |
| 4 | Z***4 | Вкладыш | |
| 5 | Z***7 | Пружина поворотного клапана | |
| 6 | Z***8 | Втулка | |
| 7 | Z***6 | Кольцо | |
| 8 | Z***0 | Седло | |
| 9 | 8***4 | Шайба 10 | |
| 10 | В***т | Винт | |
| 11 | 6***7 | Сердечник делительного клапана | |
| 12 | Z***4 | Вкладыш | |
| 13 | 6***6 | Пружина делительного клапана | |
| 14 | 6***5 | Задняя крышка | |
| 15 | О***о | О-образное кольцо | |
| 16 | 8***9 | О-образное кольцо | |
| 17 | Z***1 | Седло управляющего клапана | |
| 18 | О***о | О-образное кольцо | |
| 19 | 8***4 | Washer | |
| 20 | 6***8 | Пробка | |
| 21 | 6***2 | Передняя крышка | |
| 22 | G***7 | Шайба | |
| 23 | 8***1 | Болт M12x65 | |
| 24 | 8***9 | Болт | |
| 25 | Z***0 | Тарельчатый клапан | |
| 26 | Z***9 | Управляющая пружина | |
| 27 | Z***8 | Седло пружины | |
| 28 | S***2 | Гайка М10х1 | |
| 29 | Z***7 | Гайка | |
| 30 | Z***1 | Винт | |
| 31 | S***6 | Блок челночного клапана | |
| 32 | 8***4 | Болт | |
| 33 | 8***7 | Пробка M14x1.5 | |
| 34 | 8***4 | Шайба 14 | |
| 35 | G***7 | Пружинная шайба | |
| 36 | G***2 | O-Ring |
