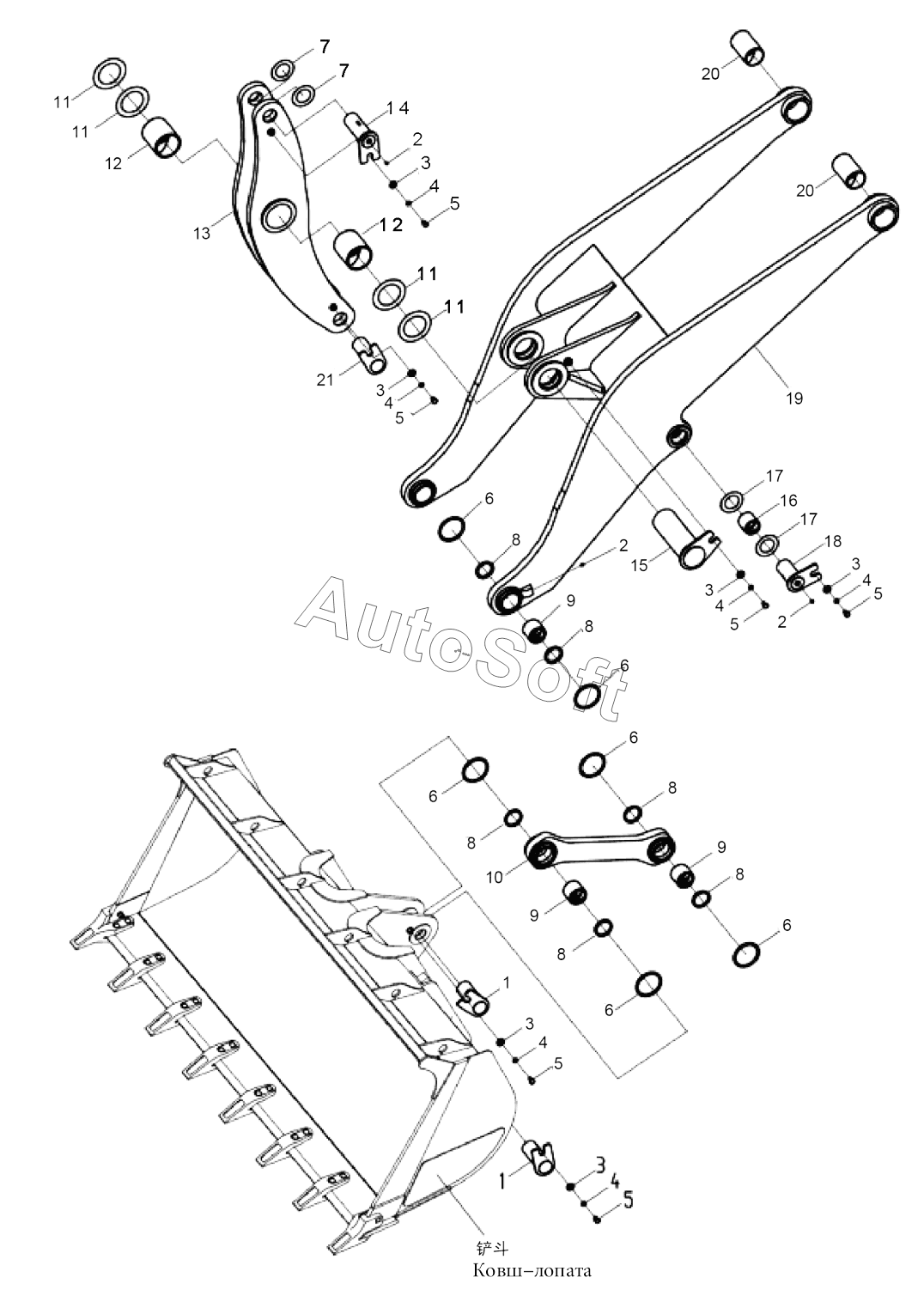

Каталог запасных частей к технике: XCMG 500KN, 500KSN (2013). Рабочий рычажный механизм LW500KN
13
21
20
20
252111663
252111659
252111655
252111516
19
18
17
17
16
15
14
252111658
1
1
12
12
11
11
11
11
252111656
252111517
10
9
9
9
9
9
9
7
7
6
6
6
6
6
6
5
5
5
5
5
5
4
4
4
4
4
4
3
3
3
3
3
3
2
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 252111516 | 2***6 | Мелкая высокоразгрузочная стрела | |
| 252111517 | 2***7 | Малая тяга при большой высоте разгрузки | |
| 252111655 | 2***5 | Движущаяся стрела при наибольшей высоте разгрузки | |
| 252111656 | 2***6 | Тяга при наибольшей высоте разгрузки | |
| 252111658 | 2***8 | Качающаяся стрела при наибольшей высоте разгрузки | |
| 252111659 | 2***9 | Трехсекционная движущаяся стрела | |
| 252111663 | 2***3 | Трехсекционная движущаяся стрела | |
| 1 | 2***7 | Палец ковша | |
| 2 | 8***6 | Масленка M10x1 | |
| 3 | 2***9 | Колодка | |
| 4 | 8***1 | Шайба 16 | |
| 5 | 8***2 | Болт М16х25 | |
| 6 | 2***4 | О-образное кольцо | |
| 7 | 2***3 | Регулирующая шайба | |
| 9 | 2***6 | Втулка вала | |
| 9 | 8***0 | Уплотнительное кольцо | |
| 10 | 2***7 | Рычаг | |
| 11 | 2***5 | Регулирующая шайба | |
| 12 | 2***0 | Втулка вала | |
| 13 | 2***8 | Качалка | |
| 14 | 2***9 | Палец цилиндра качалки | |
| 15 | 2***2 | Палец балки качалки | |
| 16 | 2***0 | Втулка вала | |
| 17 | 2***6 | Регулирующая шайба | |
| 18 | 2***8 | Палец цилиндра стрелы | |
| 19 | 2***4 | Стрела | |
| 20 | 2***9 | Втулка вала | |
| 21 | 2***4 | Палец рычага качалки |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
