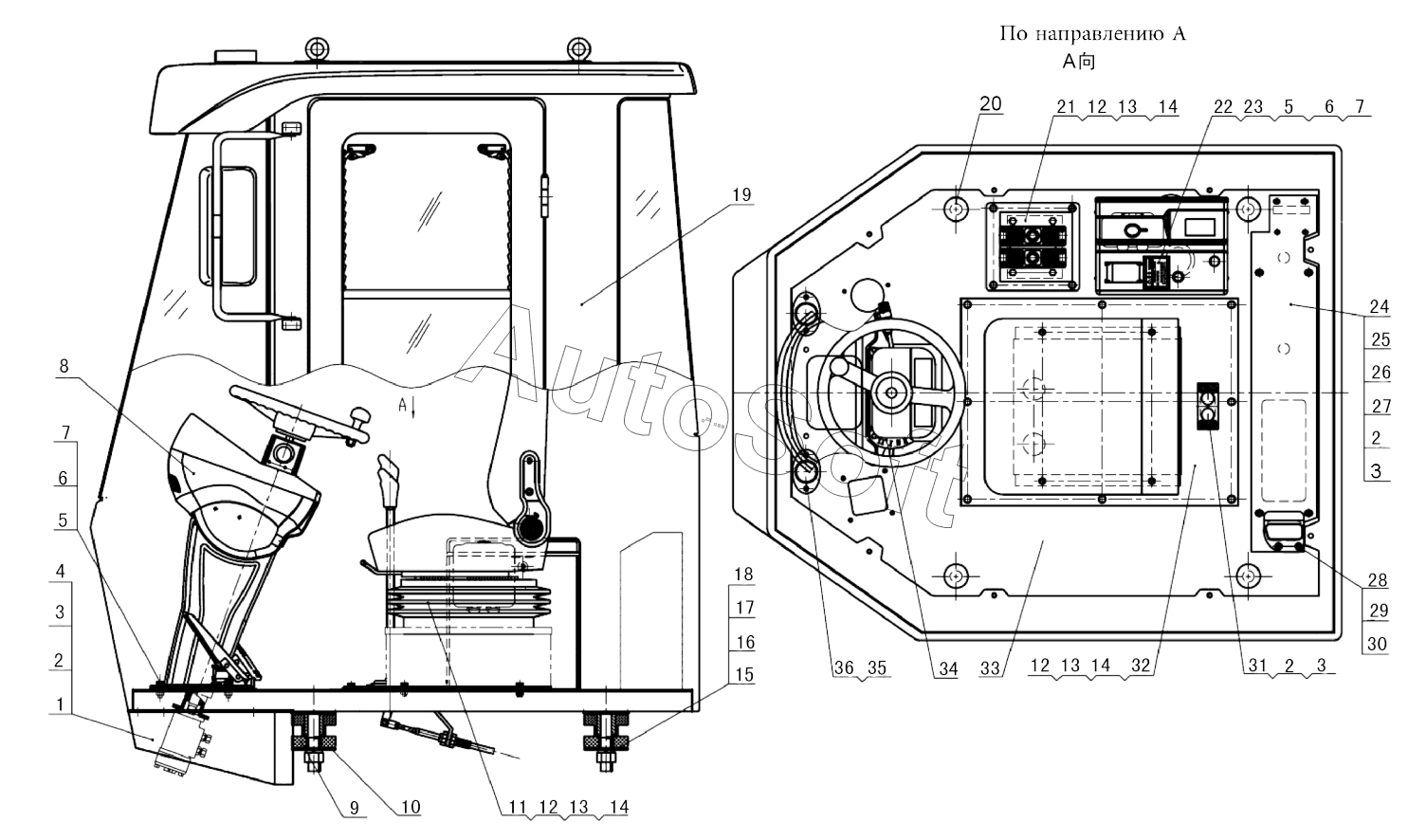

Каталог запасных частей к технике: XCMG 500KN, 500KSN (2013). Кабина LW500KN (1)
1
2
2
2
3
3
3
4
5
5
6
6
7
7
8
9
10
11
11
12
12
12
13
13
13
14
14
14
15
16
17
18
19
19
20
21
21
22
23
24
25
26
27
28
29
30
31
32
32
33
33
34
35
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***5 | Передняя обшивка | |
| 2 | 8***7 | Болт М8х25 | |
| 3 | 8***7 | Шайба 8 | |
| 4 | 8***0 | Шайба 8 | |
| 5 | 8***8 | Болт M12x35 | |
| 6 | 8***0 | Шайба 12 | |
| 7 | 8***8 | Шайба 12 | |
| 8 | 2***9 | Приборная коробка в сборе | |
| 9 | 2***6 | Амортизатор в сборе | |
| 10 | 2***5 | Перегородка | |
| 11 | 8***3 | Сиденье | |
| 11 | 8***9 | Сиденье | |
| 12 | 8***7 | Болт М10х25 | |
| 13 | 8***7 | Шайба 10 | |
| 14 | 8***4 | Шайба 10 | |
| 15 | 8***5 | Болт | |
| 16 | 8***2 | Гайка | |
| 17 | 8***8 | Washer | |
| 18 | 8***8 | Washer | |
| 19 | 2***8 | Сборка водительской кабины | |
| 19 | 2***0 | Сборка водительской кабины | |
| 20 | 2***4 | Крышка отверстия | |
| 21 | 2***6 | Система двухсекционного рычага управления | |
| 21 | 2***1 | Система трехсекционного рычага управления | |
| 22 | 8***1 | Клапан с ручным управлением сигнализация тормоза | |
| 23 | 2***0 | Коробка управления | |
| 24 | 2***9 | Плита перекрытия тепляка | |
| 25 | 2***3 | Уплотняющая прокладка перекрытия тепляка | |
| 26 | 8***5 | Болт M12x25 | |
| 27 | 8***3 | Washer | |
| 28 | 8***6 | Герметическая оболочка | |
| 29 | 8***6 | Болт М6х30 | |
| 30 | 8***3 | Шайба | |
| 31 | 2***8 | Нажимная планка | |
| 32 | 2***7 | Монтажная панель сиденья | |
| 32 | 2***6 | Монтажная панель сиденья | |
| 33 | 2***3 | Резиновый пол | |
| 33 | 2***4 | Резиновый пол | |
| 34 | 2***4 | Управление переключением передач в сборе | |
| 35 | 2***7 | Воздуховод кондиционера | |
| 35 | 2***8 | Соединительный воздуховод | |
| 36 | 8***9 | Шайба 8 |
