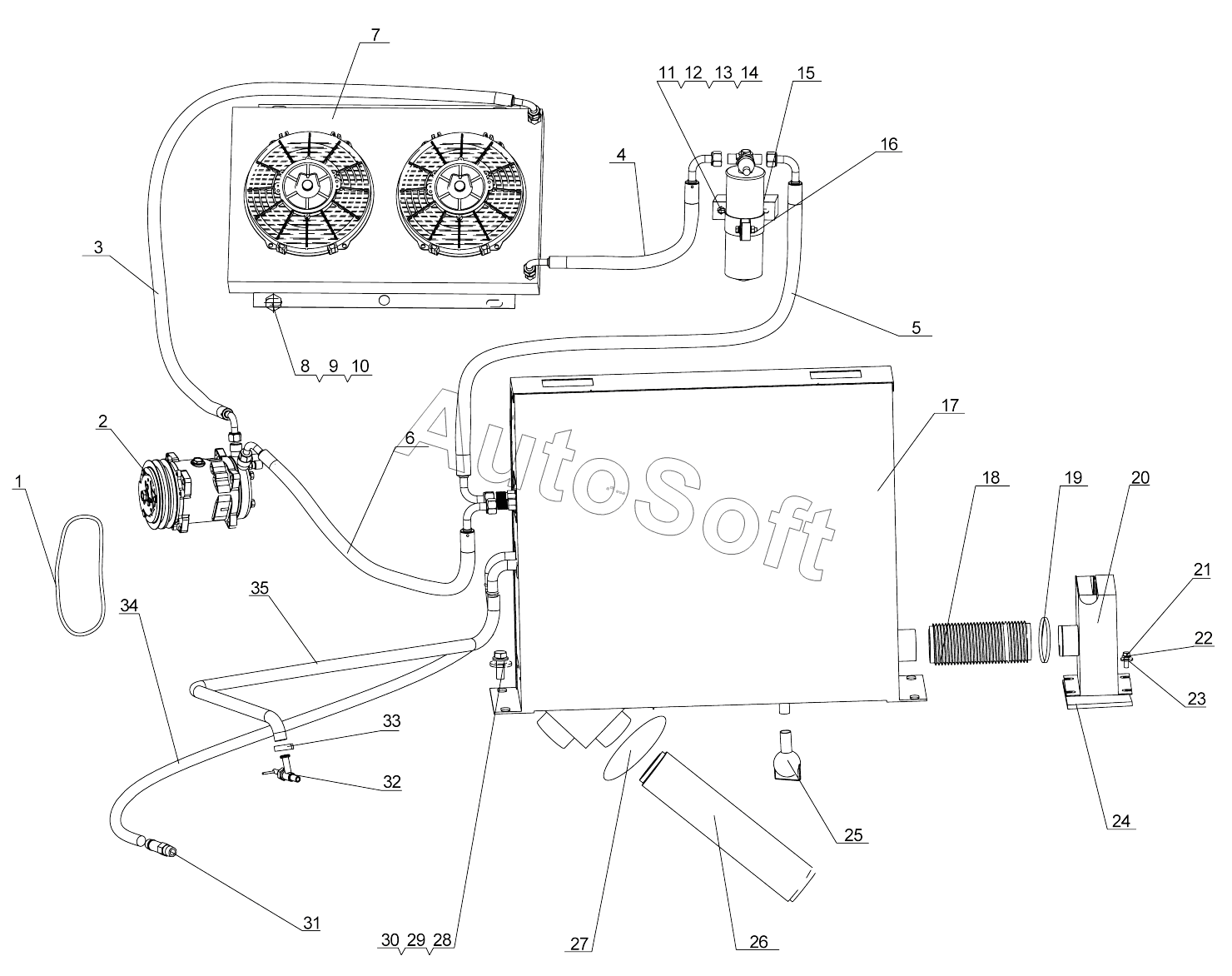

Каталог запасных частей к технике: XCMG 500KN, 500KSN (2013). Система кондиционера LW500KN
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Р***0 | Ремень типа А | |
| 1 | Р***0 | Ремень типа А | |
| 2 | 8***1 | Компрессор кондиционера | |
| 3 | C***0 | Резиновая труба | |
| 4 | C***1 | Резиновая труба | |
| 5 | C***2 | Резиновая труба | |
| 6 | C***3 | Резиновая труба | |
| 7 | 8***7 | Конденсатор | |
| 8 | 8***4 | Болт М10х20 | |
| 9 | 8***4 | Шайба 10 | |
| 10 | 2***5 | Подстилка | |
| 11 | 8***2 | Болт М6х16 | |
| 12 | 8***0 | Шайба М6 | |
| 13 | 8***9 | Шайба М6 | |
| 14 | 2***4 | Опора для резервуара для хранения жидкости | |
| 15 | 8***4 | Ресивер | |
| 16 | C***8 | Кронштейн ресивера | |
| 17 | 8***4 | Выпариватель | |
| 18 | Т***0 | Труба свежего воздуха | |
| 19 | 8***3 | Хомут из нержавейки 44-64 | |
| 20 | C***0 | Коробка свежего воздуха | |
| 21 | 8***3 | Болт М8х16 | |
| 22 | 8***0 | Шайба 8 | |
| 23 | 8***9 | Шайба 8 | |
| 24 | 2***6 | Резиновая прокладка | |
| 25 | C***1 | Водопоглащающий шар | |
| 26 | 8***1 | Теплоизоляционная резиновая труба | |
| 27 | 8***4 | Хомут из нержавейки | |
| 28 | 8***5 | Болт M12x40 | |
| 29 | 8***8 | Шайба 12 | |
| 30 | 8***0 | Шайба 12 | |
| 31 | 2***3 | Соединение | |
| 32 | 2***5 | Выключатель горячей воды отопителя | |
| 33 | 8***7 | Aro | |
| 34 | 8***9 | Водяная труба теплой воды | |
| 34 | 8***3 | Водяная труба теплой воды |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
