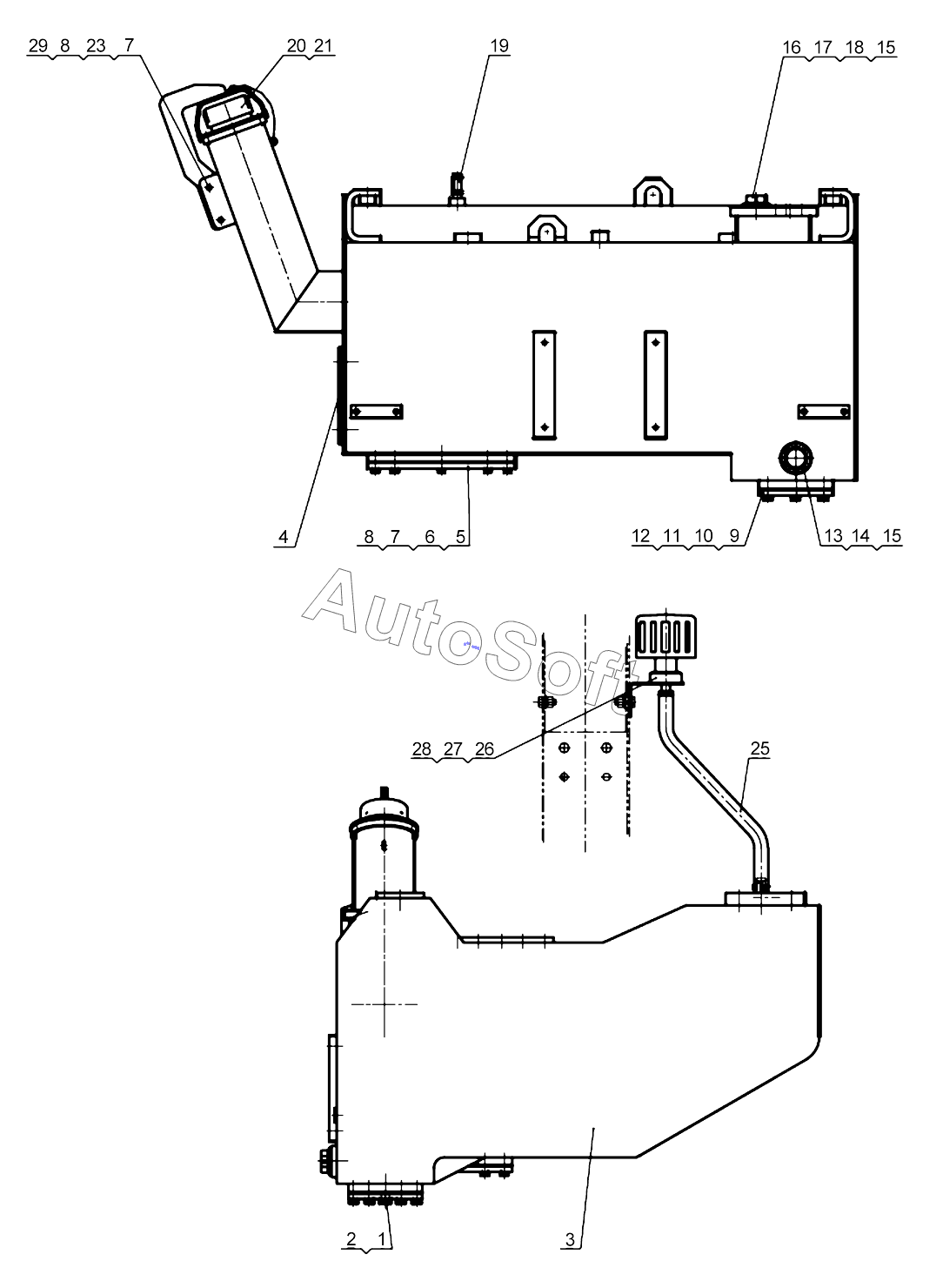

Каталог запасных частей к технике: XCMG 500KN, 500KSN (2013). Топливный бак в сборе LW500KN
1
2
3
4
5
6
7
7
8
8
9
10
11
12
13
14
15
15
16
17
18
19
20
21
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***3 | Магнитная винт-заглушка | |
| 2 | 8***1 | Шайба 16 | |
| 3 | 2***3 | Корпус топливного бака | |
| 4 | 8***4 | Указатель уровня | |
| 5 | 2***1 | Фланец | |
| 6 | 2***5 | Резиновая прокладка | |
| 7 | 8***7 | Болт М8х25 | |
| 8 | 8***0 | Шайба 8 | |
| 9 | 2***2 | Фланец | |
| 10 | 2***6 | Шайба | |
| 11 | 8***7 | Болт М10х25 | |
| 12 | 8***4 | Шайба 10 | |
| 13 | 2***2 | Пробка | |
| 14 | 2***1 | Масляный фильтр в сборе | |
| 15 | 8***0 | Шайба 45 | |
| 16 | 2***7 | Всасывающая труба | |
| 17 | 8***8 | Всасывающий фильтрующий элемент | |
| 18 | 8***2 | Шайба 18 | |
| 19 | 2***3 | Соединение | |
| 20 | 8***7 | Фильтр заправочного гидравлического масла | |
| 21 | 2***7 | Резиновый колпачок | |
| 23 | 8***2 | Гайка | |
| 24 | 8***1 | Фильтр для заливки масла с замком | |
| 25 | 8***4 | Хомут из нержавейки | |
| 26 | 2***5 | Штуцер вентиляционной трубы | |
| 27 | 8***7 | Шайба | |
| 28 | 2***5 | Респирант в сборе |
