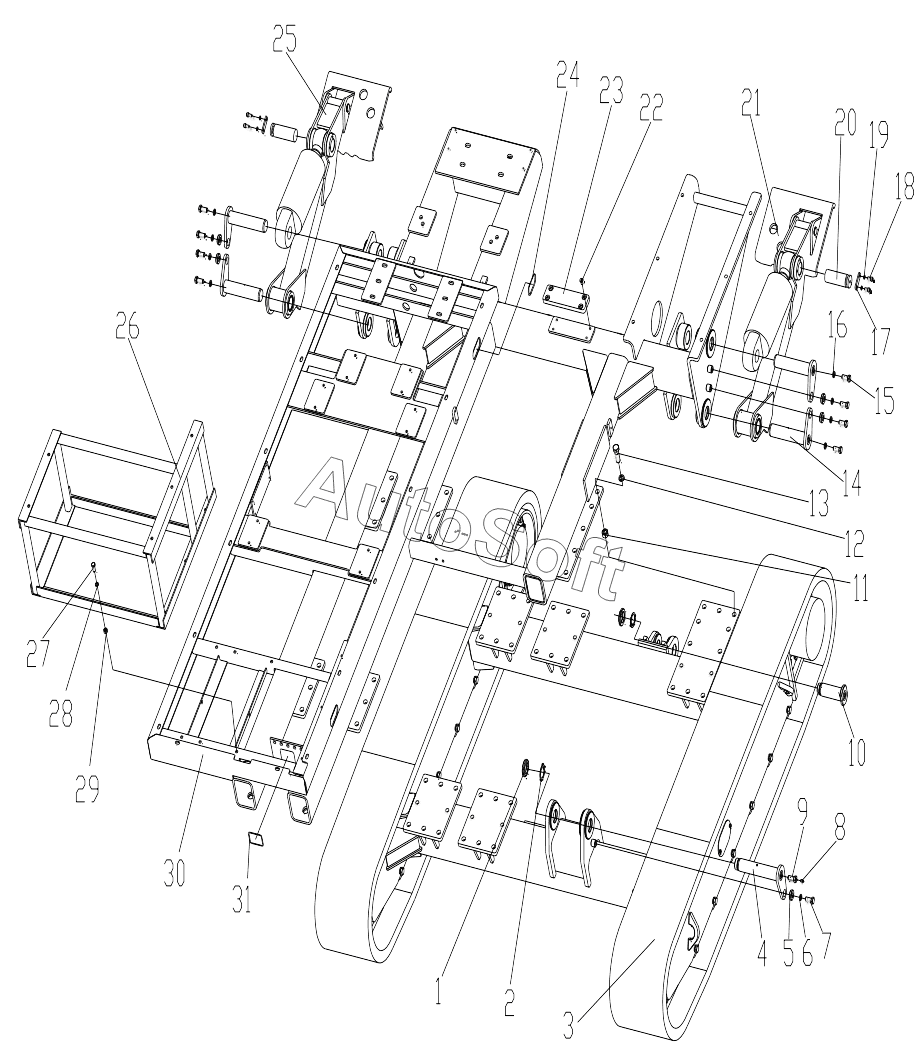

Каталог запасных частей к технике: XCMG XZ200 (2014). 425101516 Chassis
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***9 | Bolt | |
| 2 | 8***5 | Washer | |
| 3 | 4***7 | Main Frame | |
| 4 | 4***0 | Shaft | |
| 5 | 4***1 | Board | |
| 6 | 8***1 | Шайба 16 | |
| 7 | 8***3 | Болт M16x35 | |
| 8 | 8***6 | Масленка M10x1 | |
| 9 | 4***5 | Bolt | |
| 10 | 4***2 | Shaft | |
| 11 | 8***2 | Гайка М20 | |
| 12 | 8***3 | Шайба 20 | |
| 13 | 8***4 | Bolt | |
| 14 | 4***3 | Outrigger Shaft | |
| 15 | 8***2 | Болт М16х25 | |
| 16 | 8***3 | Шайба 16 | |
| 17 | 4***8 | Cover | |
| 18 | 8***4 | Болт М10х20 | |
| 19 | 8***4 | Шайба 10 | |
| 20 | 4***7 | Shaft | |
| 21 | 4***2 | Left Outrigger | |
| 22 | 8***5 | Bolt | |
| 23 | 4***6 | Nylon block | |
| 24 | 8***7 | Sheathed | |
| 25 | 4***3 | Right Outrigger | |
| 26 | 4***4 | Bracket | |
| 27 | 8***6 | Болт М12х30 | |
| 28 | 8***8 | Шайба 12 | |
| 29 | 8***9 | Nut | |
| 30 | 4***9 | Power Frame | |
| 31 | 8***6 | Sheathed |
