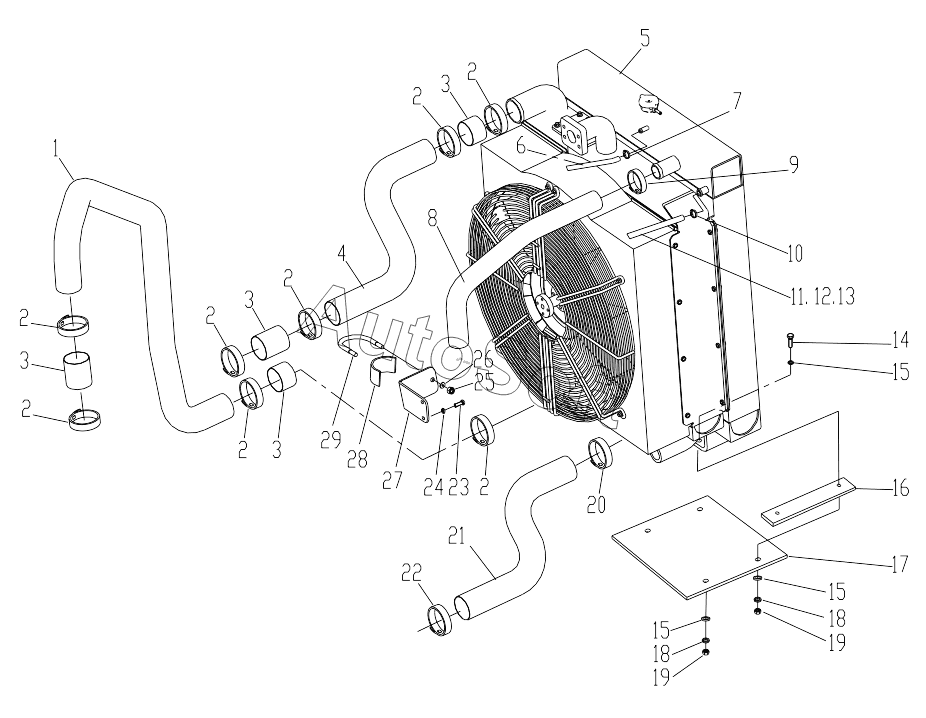

Каталог запасных частей к технике: XCMG XZ200 (2014). 425101710 Cooling System
15
15
15
29
28
27
26
25
24
23
22
21
20
19
19
18
18
17
16
1
14
13
12
11
10
9
8
7
6
5
4
3
3
3
3
2
2
2
2
2
2
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***2 | Outlet Air Pipe | |
| 2 | 8***1 | T- Clamp | |
| 3 | 4***1 | Hose | |
| 4 | 4***3 | Inlet Air Pipe | |
| 5 | 8***1 | Radiator | |
| 6 | 8***6 | Hose | |
| 7 | 8***9 | Clamps | |
| 8 | 4***6 | Outlet Hose | |
| 9 | 8***0 | T-Clamp | |
| 10 | 8***1 | Clamp | |
| 11 | 8***7 | Hose | |
| 12 | 4***8 | Hose Fittings | |
| 13 | 4***9 | Joint Body | |
| 14 | 8***9 | Bolt | |
| 15 | 8***4 | Шайба 14 | |
| 16 | 4***4 | Adjustment Pad | |
| 17 | 4***3 | Plat | |
| 18 | 8***3 | Washer | |
| 19 | 8***7 | Гайка M14 | |
| 20 | 8***6 | T-Clamp | |
| 21 | 4***4 | Inlet Hose | |
| 22 | 8***4 | T-Clamp | |
| 23 | 8***8 | Болт M12x35 | |
| 24 | 8***8 | Шайба 12 | |
| 25 | 8***9 | Гайка М12 | |
| 26 | 8***3 | Washer | |
| 27 | 4***6 | Bracket Plate | |
| 28 | 4***0 | Rubber Mats | |
| 29 | 8***0 | U-bolt |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
