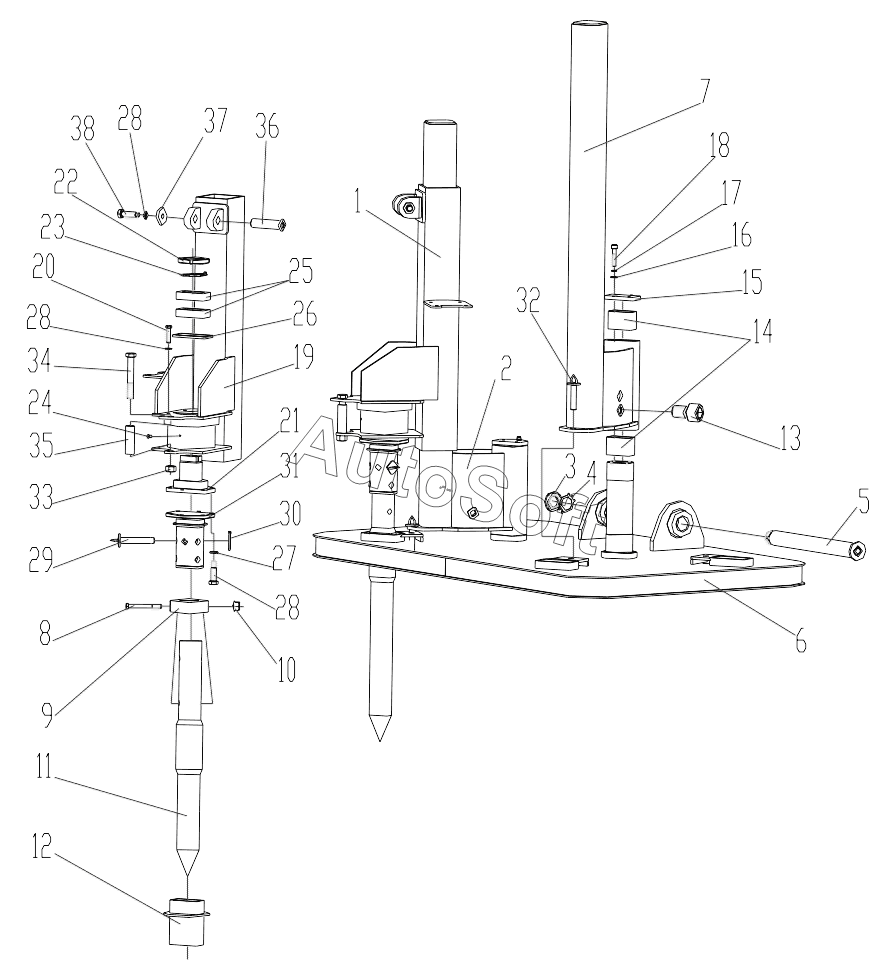

Каталог запасных частей к технике: XCMG XZ200 (2014). 425101780 Anchor Option
30
21
22
23
24
25
26
27
28
28
28
29
20
31
32
33
34
35
36
37
38
11
2
3
4
5
6
7
8
9
10
1
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***1 | Right Elevator Frame | |
| 2 | 4***3 | Right Circumvolve Frame | |
| 3 | 8***9 | Bolt | |
| 4 | 8***5 | Washer | |
| 5 | 4***0 | Shaft | |
| 6 | 4***2 | Tray | |
| 7 | 4***2 | Left Circumvolve Frame | |
| 8 | 8***3 | Bolt | |
| 9 | 4***8 | Circle Plate | |
| 10 | 8***7 | Nut | |
| 11 | 4***9 | Anchor | |
| 12 | 4***7 | Dust proof Cover | |
| 13 | 8***6 | Bolt | |
| 14 | 8***1 | Bearing | |
| 15 | 4***4 | Baffle | |
| 16 | 8***3 | Washer | |
| 17 | 8***0 | Шайба 8 | |
| 18 | 8***8 | Bolt | |
| 19 | 4***4 | LeftElevator Frame | |
| 20 | 8***3 | Bolt | |
| 21 | 4***2 | Flange Tray | |
| 22 | 8***4 | Nut | |
| 23 | 8***0 | Washer | |
| 24 | 8***7 | Oil Cup | |
| 25 | 8***0 | Bearing | |
| 26 | 8***8 | Felt Oil Seal | |
| 27 | 8***8 | Шайба 12 | |
| 28 | 8***6 | Болт М12х30 | |
| 29 | 4***9 | Shaft | |
| 30 | 8***6 | Safe Pin | |
| 31 | 4***5 | Drive Cover | |
| 32 | 4***5 | Pin | |
| 33 | 8***0 | Nut | |
| 34 | 8***5 | Bolt | |
| 35 | 4***3 | Handle | |
| 36 | 4***7 | Shaft | |
| 37 | 4***0 | Board | |
| 38 | 8***8 | Болт M12x35 |
