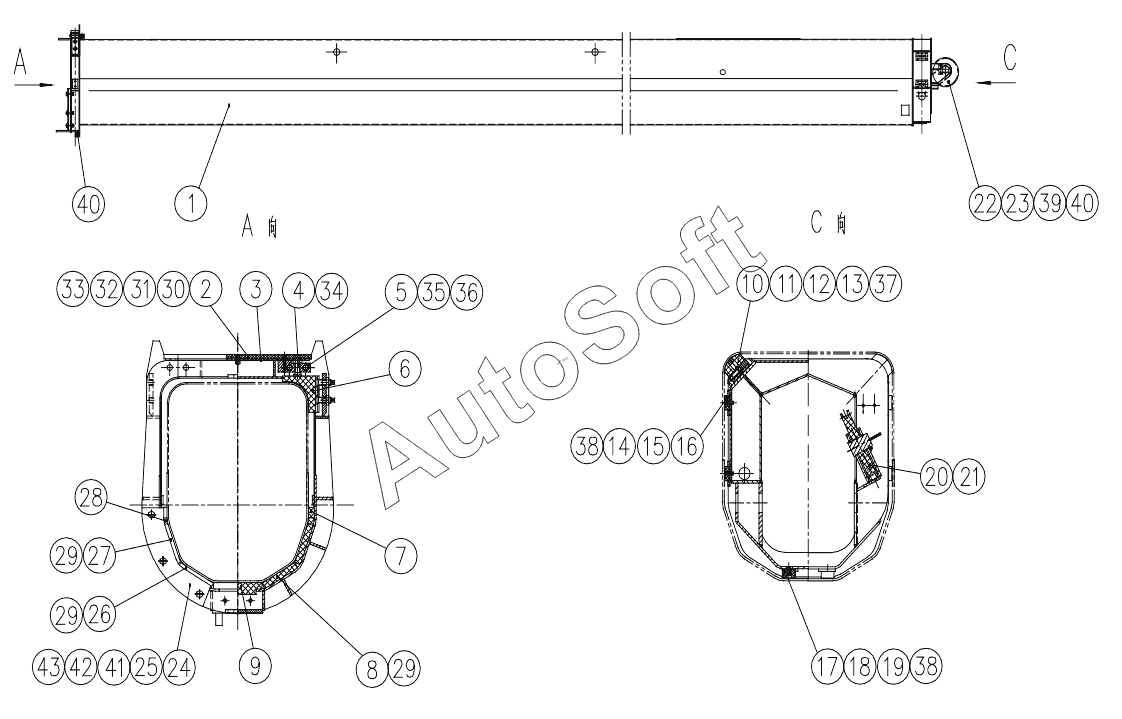

Каталог запасных частей к технике: XCMG QY25K5-I (2009). 111202244 3rd Section
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
29
30
31
32
33
34
35
36
37
38
38
39
40
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***6 | 3rd Section Structure | |
| 2 | 1***4 | Plate | |
| 3 | 1***9 | Plate | |
| 4 | 1***8 | Bolt | |
| 5 | 1***2 | Surport | |
| 6 | 1***8 | Slider | |
| 7 | 1***9 | Slider | |
| 8 | 1***5 | Slider | |
| 9 | 1***1 | Slider | |
| 10 | 1***6 | Slider | |
| 11 | 1***1 | Pin Shaft | |
| 12 | 1***0 | Mat | |
| 13 | 1***1 | Mat | |
| 14 | 1***0 | Slider | |
| 15 | 1***3 | Mat | |
| 16 | 1***4 | Mat | |
| 17 | 1***1 | Slider | |
| 18 | 1***5 | Mat | |
| 19 | 1***6 | Mat | |
| 20 | 1***5 | Pulley Assembly | |
| 21 | 1***8 | Sleeve | |
| 22 | 1***3 | Pin | |
| 23 | 1***2 | Retaining Plate | |
| 24 | 1***7 | Plate | |
| 25 | 1***2 | Plate | |
| 26 | 1***8 | Slider | |
| 27 | 1***9 | Slider | |
| 28 | 1***6 | Slider | |
| 29 | 1***0 | Mat | |
| 30 | 8***2 | Bolt M8x25 | |
| 31 | 8***9 | Шайба 8 | |
| 32 | 8***0 | Шайба 8 | |
| 33 | 8***5 | Гайка М8 | |
| 34 | 8***6 | Nut | |
| 35 | 8***5 | Pin B16x85 | |
| 36 | 8***6 | Штифт 4x30 | |
| 37 | 8***6 | Масленка M10x1 | |
| 38 | 8***7 | Bolt M8x25 | |
| 39 | 8***8 | Болт М6х12 | |
| 40 | 8***0 | Шайба М6 | |
| 41 | 8***8 | Шайба 12 | |
| 42 | 8***3 | Washer | |
| 43 | 8***3 | Bolt |
