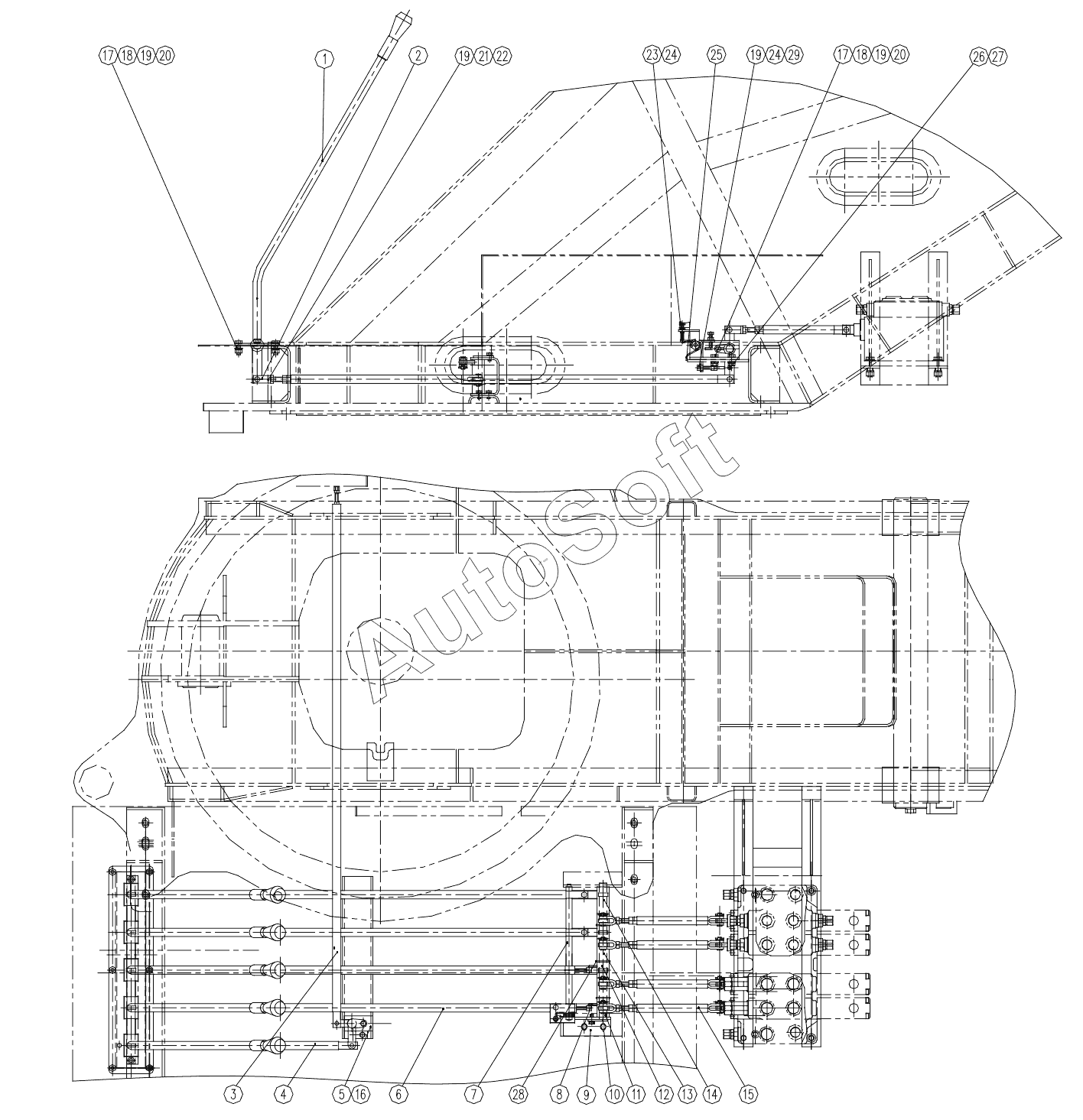

Каталог запасных частей к технике: XCMG QY25K5-I (2009). QY25K5.27 Diagram for operating turntable
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
18
19
19
19
19
20
20
21
22
23
24
24
25
1
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | Lever assembly | |
| 2 | 1***2 | Connecting body | |
| 3 | 1***3 | Pulling rod assembly | |
| 4 | 1***5 | Pulling rod assembly | |
| 5 | 1***7 | Shaft sleeve | |
| 6 | 1***4 | shaft | |
| 7 | 1***6 | Pulling rod assembly | |
| 8 | 1***2 | Nut rod | |
| 9 | 1***9 | bracket | |
| 10 | 1***2 | Shaft | |
| 11 | 1***1 | Shaft sleeve | |
| 12 | 1***5 | Shaft sleeve | |
| 13 | 1***7 | Shaft sleeve | |
| 14 | 1***0 | Shaft sleeve | |
| 15 | Q***1 | Pulling rod assembly | |
| 16 | 1***2 | Channel steel | |
| 17 | 8***3 | Болт М10х30 | |
| 18 | 8***4 | Шайба 10 | |
| 19 | 8***7 | Шайба 10 | |
| 20 | 8***8 | Гайка М10 | |
| 21 | 8***8 | Вал штифта B10x35 | |
| 22 | 8***1 | Штифт | |
| 23 | 8***7 | Bolt | |
| 24 | 8***5 | Гайка М8 | |
| 25 | 1***4 | Spring | |
| 26 | 8***1 | Штифт | |
| 27 | 8***9 | Шайба М6 | |
| 28 | 8***2 | Шайба 20 | |
| 29 | 8***6 | Bolt |
