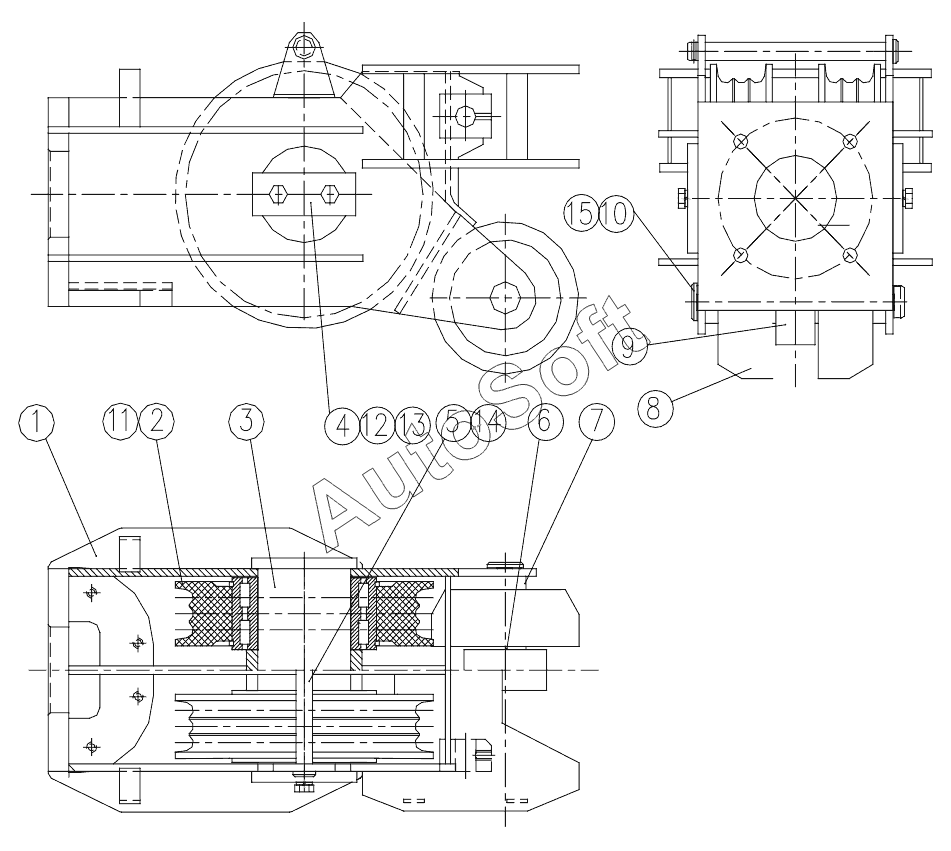

Каталог запасных частей к технике: XCMG QY25K5-I (2009). 111201324 Guide Sheave
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***5 | Guide Pulley | |
| 2 | 1***4 | Pulley | |
| 3 | 1***1 | Shaft | |
| 4 | 1***0 | Rope Hold | |
| 5 | 1***2 | Rope Hold | |
| 6 | 1***6 | Space | |
| 7 | 1***7 | Space | |
| 8 | 1***5 | Trolley | |
| 9 | 1***1 | Space | |
| 10 | 1***5 | Shaft | |
| 11 | 8***2 | Bearing | |
| 12 | 8***7 | Болт М10х25 | |
| 13 | 8***4 | Шайба 10 | |
| 14 | 8***7 | Cotter pin | |
| 15 | 8***1 | Pin 6.3x50 |
