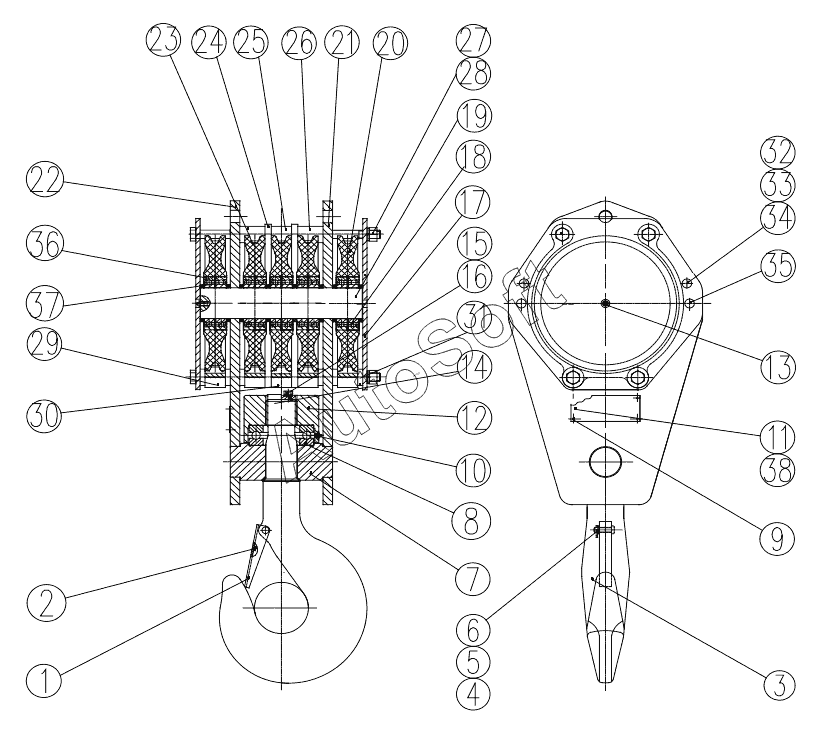

Каталог запасных частей к технике: XCMG QY25K5-I (2009). 111201876 Hook
30
21
22
23
24
25
26
27
28
29
20
31
32
33
34
35
36
37
38
11
2
3
4
5
6
7
8
9
10
1
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Q***1 | Retaining plate | |
| 2 | Q***2 | Spring | |
| 3 | Q***3 | Hook | |
| 4 | 8***3 | Pin Shaft B8x75 | |
| 5 | 8***1 | Штифт | |
| 6 | 8***9 | Шайба 8 | |
| 7 | Q***1 | Cross beam | |
| 8 | 8***4 | Bearing 51317 | |
| 9 | 8***5 | Rivet 3x6 | |
| 10 | 8***7 | Oil Cup | |
| 11 | Q***2 | Scutcheon | |
| 12 | Q***6 | Round nut | |
| 13 | 8***6 | Масленка M10x1 | |
| 14 | Q***7 | Plate | |
| 15 | 8***8 | Болт M12x35 | |
| 16 | 8***8 | Шайба 12 | |
| 17 | Q***3 | Plate | |
| 18 | Q***9 | Separate ring | |
| 19 | Q***4 | Pulley shaft | |
| 20 | Q***2 | Pulley unit | |
| 21 | Q***5 | Plate | |
| 22 | Q***6 | Plate | |
| 23 | Q***8 | Steel tube | |
| 24 | Q***0 | Plate | |
| 25 | Q***6 | Steel tube 40x41=46 | |
| 26 | Q***7 | Steel tube 40x41=57 | |
| 27 | 8***3 | Шайба 20 | |
| 28 | 8***2 | Гайка М20 | |
| 29 | Q***9 | Steel tube 40x41=69 | |
| 30 | Q***9 | Guide rope | |
| 31 | Q***8 | Washer | |
| 32 | 8***9 | Pin 3.2x40 | |
| 33 | Q***2 | Pin | |
| 34 | Q***0 | Guard | |
| 35 | Q***1 | Guard | |
| 36 | 8***9 | Bearing 6215-Z | |
| 37 | 8***4 | Retaining ring 130 | |
| 38 | 1***5 | Scutcheon |
