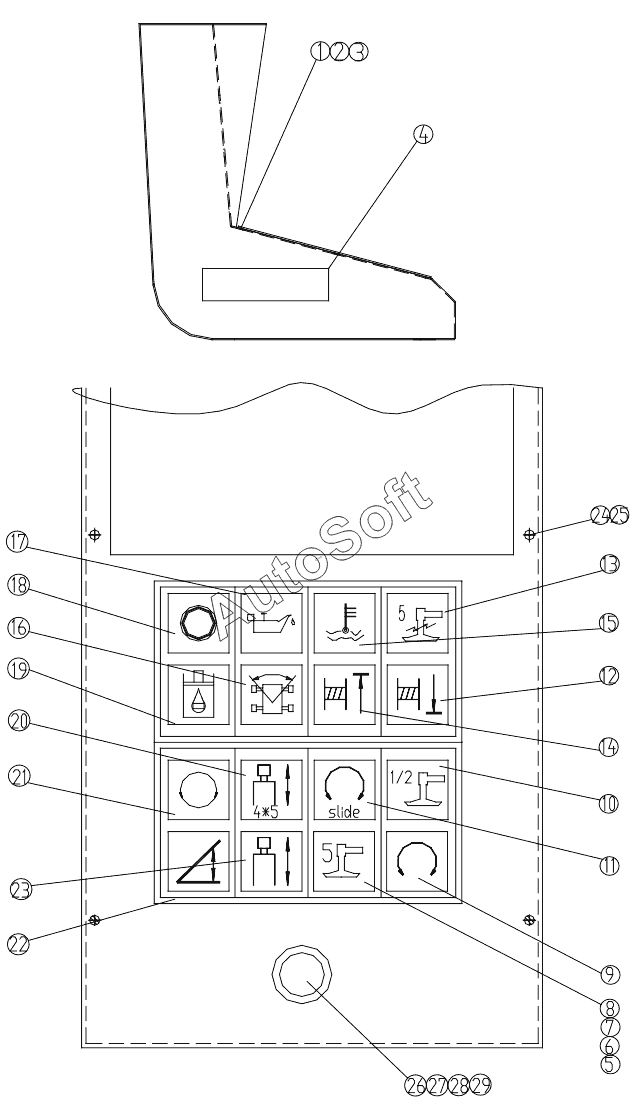

Каталог запасных частей к технике: XCMG QY25K5-I (2009). 111701415 Electric control box assembly
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Q***1 | Gearbox body | |
| 2 | 1***5 | Instrument support | |
| 3 | Q***3 | Instrument wires | |
| 4 | 1***2 | Caution plate | |
| 5 | 8***4 | Sign Plate | |
| 6 | 8***6 | Indicator light units | |
| 7 | 8***4 | Middle frame | |
| 8 | 8***6 | Side frame | |
| 9 | 8***3 | Sign plate | |
| 10 | 8***3 | Sign plate | |
| 11 | 8***4 | Sign Plate | |
| 12 | 8***4 | Sign plate | |
| 13 | 8***6 | Sign plate | |
| 14 | 8***5 | Sign plate | |
| 15 | 8***7 | Sign plate | |
| 16 | 8***8 | Sign plate | |
| 17 | 8***8 | Sign plate | |
| 18 | 8***7 | Sign plate | |
| 19 | 8***0 | Sign plate | |
| 20 | 8***3 | Sign plate | |
| 21 | 8***9 | Sign plate | |
| 22 | 8***1 | Sign plate | |
| 23 | 8***0 | Sign plate | |
| 24 | 8***1 | Screw M3x 10 | |
| 25 | 8***4 | Washer 3 | |
| 26 | 8***3 | Button | |
| 27 | 8***0 | Switch | |
| 28 | 8***9 | Urgency button | |
| 29 | 1***5 | Panel |
