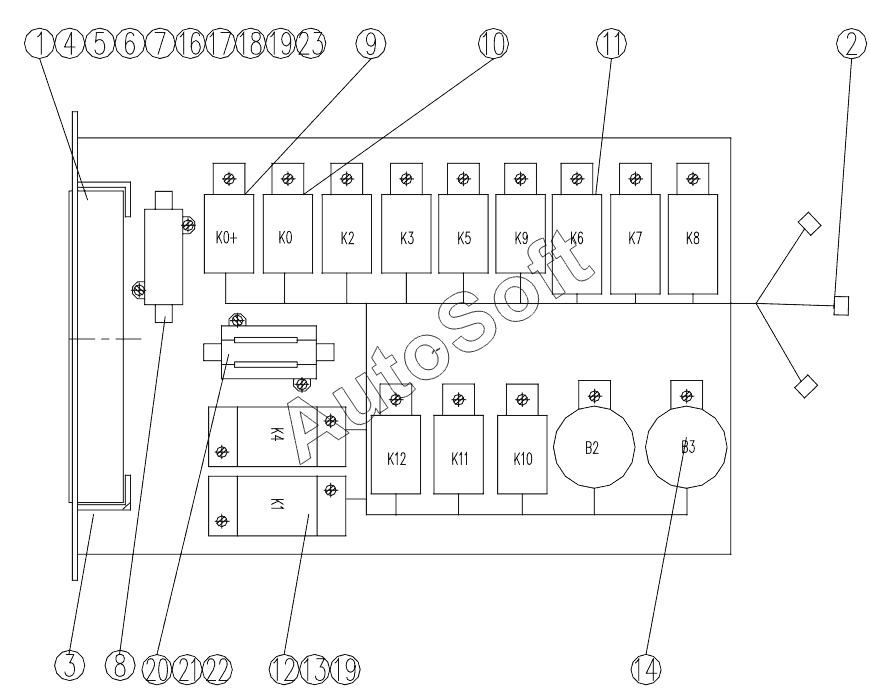

Каталог запасных частей к технике: XCMG QY25K5-I (2009). 111701422 Control plate assembly
12
23
22
21
20
19
19
18
17
16
15
14
13
1
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***4 | Fuse assembly instruction | |
| 2 | Q***2 | Control plate assembly wire | |
| 3 | Q***3 | Control plate support | |
| 4 | 8***1 | Fuse | |
| 5 | 8***1 | Fuse | |
| 6 | 8***2 | Fuse | |
| 7 | 8***0 | Fuse | |
| 8 | 8***1 | Fuse | |
| 9 | 8***8 | Relay | |
| 10 | 8***7 | Relay | |
| 11 | 8***0 | Relay | |
| 12 | 8***4 | Relay | |
| 13 | 8***8 | Relay socket | |
| 14 | 8***3 | buzzer | |
| 15 | 8***2 | Screw M5x10 | |
| 16 | 8***3 | Screw M5x12 | |
| 17 | 8***9 | Шайба 5 | |
| 18 | 8***9 | Шайба 5 | |
| 19 | 8***6 | Гайка M5 | |
| 20 | 8***8 | Fuse Box | |
| 21 | 8***5 | Resistance | |
| 22 | 8***9 | Resistance | |
| 23 | 8***4 | Fuse note |
