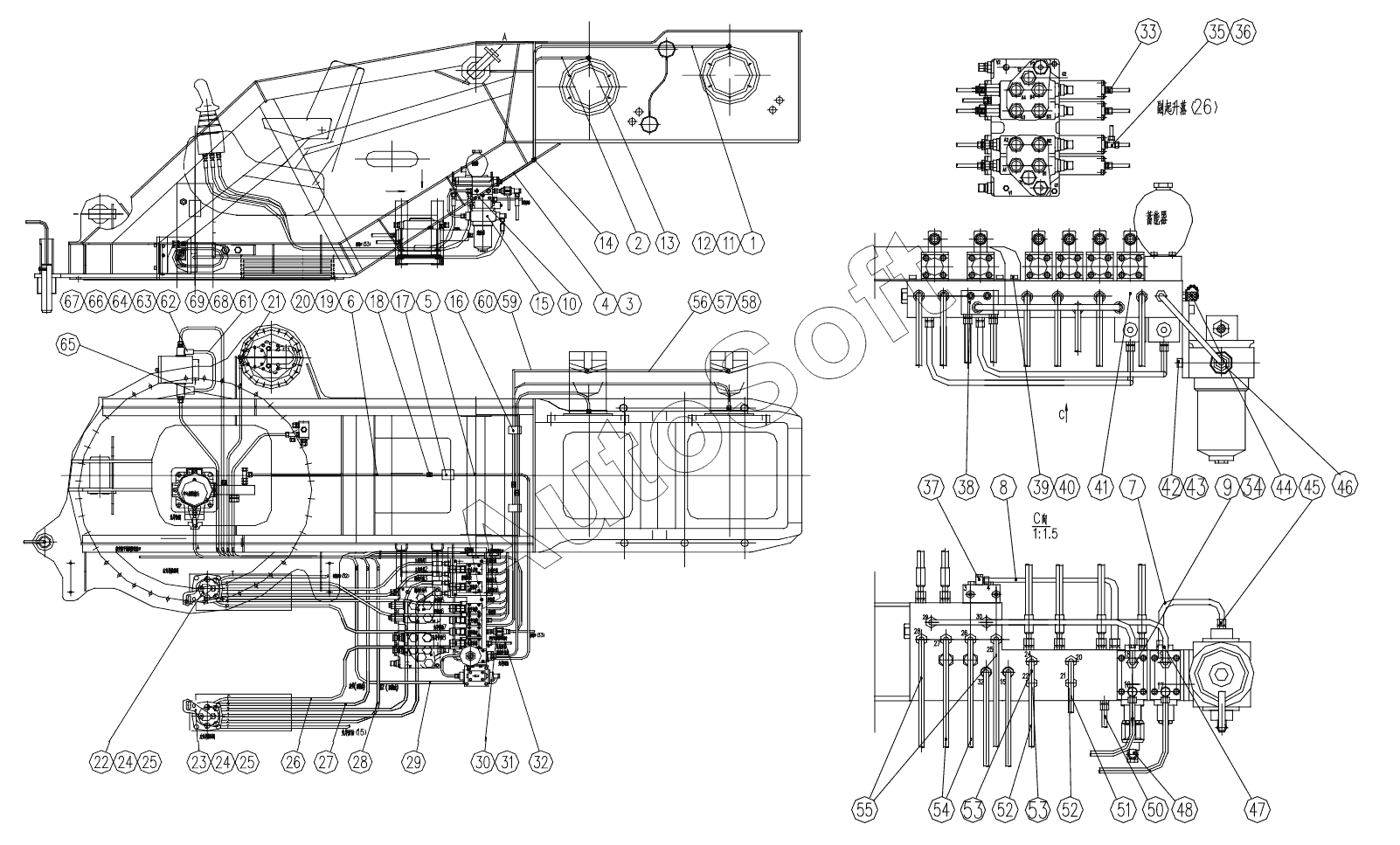

Каталог запасных частей к технике: XCMG QY25K5-I (2009). 111201534 Guide control's Piping Plan
45
53
53
52
52
51
50
49
48
47
46
54
44
43
42
41
40
39
38
37
62
70
69
68
67
66
65
64
63
36
61
60
59
58
57
56
55
10
18
17
16
15
14
13
12
11
19
9
8
7
6
5
4
3
2
27
35
34
33
32
31
30
29
28
1
26
25
25
24
24
23
22
21
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | Seamless tube | |
| 2 | 1***2 | Seamless tube | |
| 3 | 1***3 | Seamless tube | |
| 4 | 1***4 | Seamless tube | |
| 5 | 1***5 | Seamless tube | |
| 6 | 1***6 | Seamless tube | |
| 7 | 1***7 | Seamless tube | |
| 8 | 1***8 | Seamless tube | |
| 9 | 8***4 | Fitting | |
| 10 | 1***4 | Frame | |
| 11 | 8***1 | Nut 8 | |
| 12 | 8***7 | Cutting ring 8 | |
| 13 | 8***1 | Fitting G8 | |
| 14 | 8***1 | Fitting G8 | |
| 15 | 8***1 | Oil filter | |
| 16 | 8***0 | Clipe | |
| 17 | 8***1 | Clipe | |
| 18 | 8***1 | Fitting G10 | |
| 19 | 8***7 | Cutting ring10 | |
| 20 | 8***7 | Nut G10 | |
| 21 | 8***4 | Fitting E8 | |
| 22 | 8***7 | Right guide's contorl | |
| 23 | 8***8 | Left guide's contorl | |
| 24 | 8***8 | Bolt M6x30 | |
| 25 | 8***0 | Washer6 | |
| 26 | 8***5 | Hose | |
| 27 | 8***6 | Hose | |
| 28 | 8***7 | Hose | |
| 29 | 8***8 | Hose | |
| 30 | 8***1 | Fitting | |
| 31 | 8***4 | One-way throttle valve | |
| 32 | 8***3 | Hose | |
| 33 | 8***0 | Fitting | |
| 34 | 8***3 | Fitting | |
| 35 | 8***2 | Fitting | |
| 36 | 8***0 | Hose | |
| 37 | 8***4 | Fitting | |
| 38 | 8***3 | Solenoid valve | |
| 39 | 8***4 | Винт М8х20 | |
| 40 | 8***0 | Шайба 8 | |
| 41 | 8***9 | Control valve | |
| 42 | 8***3 | Bolt | |
| 43 | 8***4 | Шайба 10 | |
| 44 | 8***5 | Surveying pressing con | |
| 45 | 8***9 | Fitting | |
| 46 | 8***0 | Washer 33 | |
| 47 | 8***1 | Hose | |
| 48 | 8***9 | Hose | |
| 49 | H***e | Hose | |
| 50 | 8***2 | Hose | |
| 51 | 8***3 | Hose | |
| 52 | 8***4 | Hose | |
| 53 | 8***5 | Hose | |
| 54 | 8***6 | Hose | |
| 55 | 8***4 | Hose | |
| 56 | 8***4 | Adapter | |
| 57 | 1***4 | Seamless tube | |
| 58 | 1***5 | Seamless tube | |
| 59 | 1***6 | Seamless tube | |
| 60 | 1***7 | Seamless tube | |
| 61 | 1***9 | Seamless tube | |
| 62 | 8***7 | Shuttle Valve Kit | |
| 63 | 8***1 | Relay | |
| 64 | 8***4 | Fitting | |
| 65 | 8***2 | Fitting | |
| 66 | 8***8 | Fitting | |
| 67 | 8***8 | Fitting | |
| 68 | 8***2 | Nut | |
| 69 | 8***0 | Cutting ring | |
| 70 | 8***1 | Fitting |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
