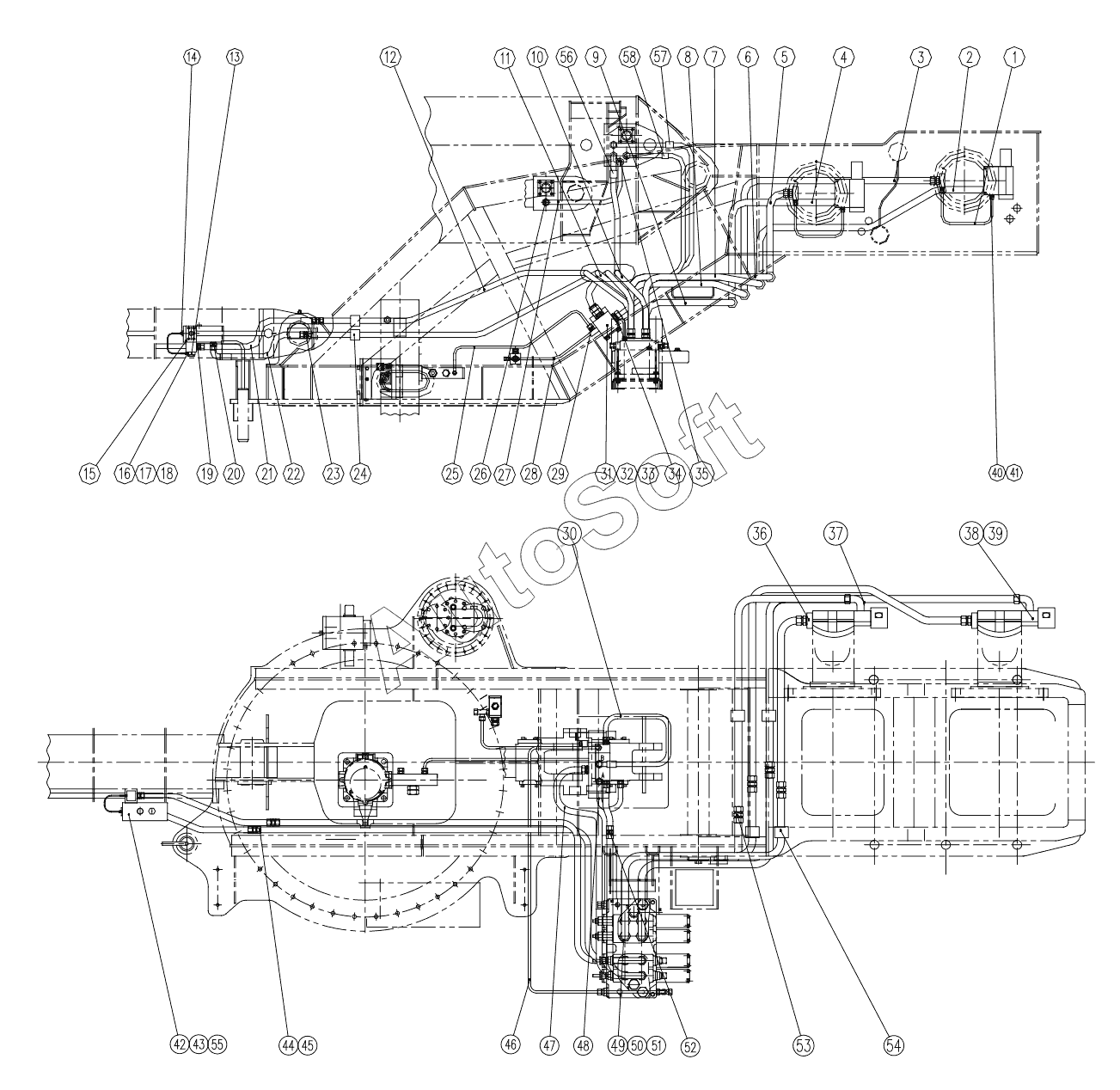

Каталог запасных частей к технике: XCMG QY25K5-I (2009). QY25K5.13II.4 The Rise, Change the range's the pipe route picture
45
31
32
33
34
35
36
37
38
39
40
41
42
43
44
30
46
47
48
49
50
51
52
53
54
55
56
57
58
16
2
3
4
5
6
7
8
9
10
11
12
13
14
15
1
17
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | Seamless tube10x1.5 | |
| 2 | 1***2 | Seamless tube30x3 | |
| 3 | 1***3 | Seamless tube30x3 | |
| 4 | 1***4 | Seamless tube30x3 | |
| 5 | 1***5 | Seamless tube30x3 | |
| 6 | 1***6 | Seamless tube30x3 | |
| 7 | 1***7 | Seamless tube30x3 | |
| 8 | 1***8 | Seamless tube30x3 | |
| 9 | 1***9 | Seamless tube30x3 | |
| 10 | 1***6 | Seamless tube30x2.5 | |
| 11 | 1***7 | Seamless tube25x2.5 | |
| 12 | 1***8 | Seamless tube25x2.5 | |
| 13 | 1***0 | Fitting | |
| 14 | 8***5 | Fitting | |
| 15 | 8***4 | Change the range's | |
| 16 | 8***9 | Fitting Body | |
| 17 | 8***9 | Bolt G1/4x40 | |
| 18 | 8***4 | Шайба 14 | |
| 19 | 8***5 | Fitting | |
| 20 | 8***7 | Flange ass'y | |
| 21 | H***e | Hose | |
| 22 | H***e | Hose | |
| 23 | 8***5 | Fitting | |
| 24 | 8***8 | Clipe | |
| 25 | H***e | Hose | |
| 26 | 8***6 | Bolt G3/4x50 | |
| 27 | H***e | Hose | |
| 28 | H***e | Hose | |
| 29 | 8***6 | Fitting | |
| 30 | H***e | Hose | |
| 31 | 8***7 | The Control Valve | |
| 32 | 8***3 | Болт М8х16 | |
| 33 | 8***0 | Шайба 8 | |
| 34 | 8***4 | Fitting | |
| 35 | 8***4 | O's mould circle 28x2.65G | |
| 36 | 8***0 | Flange | |
| 37 | 8***3 | Fitting | |
| 38 | 8***0 | The Balance Valve | |
| 39 | 8***9 | Fitting Body | |
| 40 | 8***3 | Nut | |
| 41 | 8***2 | Cutting ring | |
| 42 | 8***6 | Screw | |
| 43 | 8***4 | Шайба 10 | |
| 44 | 8***5 | Nut | |
| 45 | 8***4 | Cutting ring | |
| 46 | H***e | Hose | |
| 47 | H***e | Hose | |
| 48 | H***e | Hose | |
| 49 | 8***8 | Fitting | |
| 50 | 8***8 | Cutting ring | |
| 51 | 8***1 | Nut | |
| 52 | 8***7 | Check Valve | |
| 53 | 8***7 | Fitting Body | |
| 54 | 8***0 | Clipe | |
| 55 | 8***5 | Fitting M14x1.5/G/1/4 | |
| 56 | 8***8 | Fitting25S-32-240 | |
| 57 | 8***9 | Fitting25S-32-270 | |
| 58 | 8***7 | Fitting25S-32-190 |
