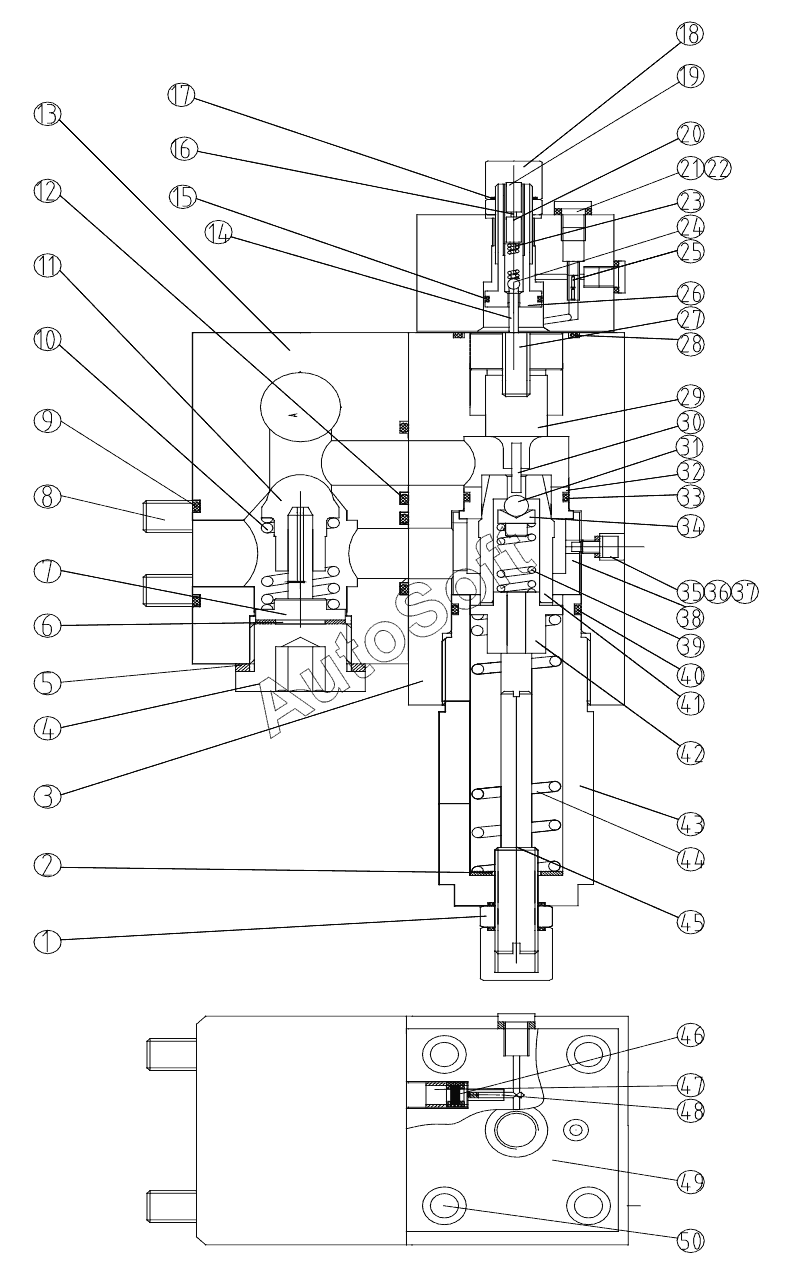

Каталог запасных частей к технике: XCMG QY25K5-I (2009). 803000300 Load Control
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***7 | Гайка M14 | |
| 2 | 1***4 | Washer | |
| 3 | 1***8 | body valve | |
| 4 | 8***0 | plug M33x1.5 | |
| 5 | 1***7 | Gasket33 | |
| 6 | 1***7 | washer16x1.5 | |
| 7 | 1***2 | seat | |
| 8 | 8***3 | Bolt M12x75 | |
| 9 | 8***1 | O- ring 40x3.5 | |
| 10 | 8***1 | Spring | |
| 11 | 1***0 | valve | |
| 12 | 1***4 | O-ring 31x3.5 | |
| 13 | 1***8 | Body Valve | |
| 14 | 1***6 | Needle3x30 | |
| 15 | 8***0 | O-ring 17x1.8 | |
| 16 | 8***3 | Ring4 | |
| 17 | 1***1 | O-ring 15x1.8 | |
| 18 | 8***7 | Гайка M14 | |
| 19 | 8***4 | Bolt M8x10 | |
| 20 | 8***4 | Bolt M8x10 | |
| 21 | 8***1 | Spiral shell stopper M8x1 | |
| 22 | 1***7 | Gasket8 | |
| 23 | 8***1 | Spring | |
| 24 | 1***0 | Steel ball6 | |
| 25 | 1***1 | Damping0.3 | |
| 26 | 1***4 | Adjustment bar | |
| 27 | 8***7 | Bolt M8x25 | |
| 28 | 8***0 | O-ring 35.5x2.65 | |
| 29 | 1***0 | Ram | |
| 30 | 1***1 | Needle 3x20 | |
| 31 | 1***2 | Steel ball 8 | |
| 32 | 1***2 | Seat | |
| 33 | 8***1 | O-ring 30x2.65 | |
| 34 | 1***2 | Seat | |
| 35 | 1***5 | Gasker 5 | |
| 36 | 1***6 | Ring 5 | |
| 37 | 8***2 | Bolt M5x12 | |
| 38 | 1***5 | Valve sheath | |
| 39 | 8***6 | Spring | |
| 40 | 1***9 | O-ring 42x3.1 | |
| 41 | 1***0 | valve | |
| 42 | 1***2 | seat | |
| 43 | 1***2 | Spring sheath | |
| 44 | 8***6 | Spring | |
| 45 | 1***4 | Adjustment bar | |
| 46 | 1***5 | Gravitation filter | |
| 47 | 1***6 | Screw nut M10x4 | |
| 48 | 1***7 | Damping | |
| 49 | 1***8 | Valve cover | |
| 50 | 8***6 | Bolt M8x25 |
