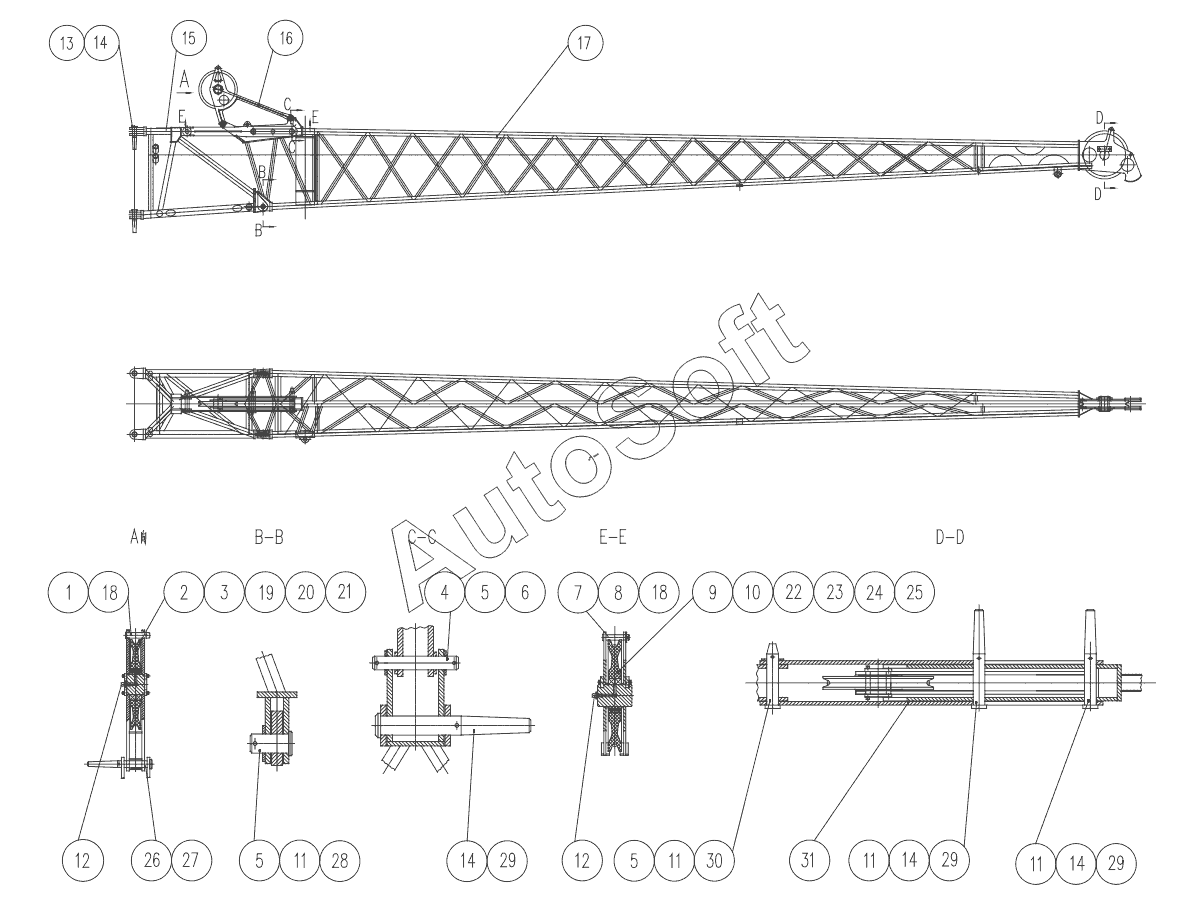

Каталог запасных частей к технике: XCMG QY25K5-I (2009). 111201628 Jib Assembly
16
31
30
29
29
29
28
27
26
25
24
23
22
21
20
19
18
18
17
1
15
14
14
14
14
13
12
12
11
11
11
11
10
9
8
7
6
5
5
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***9 | Pin B20x80 | |
| 2 | 8***5 | Болт М6х20 | |
| 3 | 8***0 | Шайба М6 | |
| 4 | 8***4 | Pin 6.3x65 | |
| 5 | 8***1 | Шайба 24 | |
| 6 | 8***7 | Pin 25x140 | |
| 7 | 8***8 | Pin B20x100 | |
| 8 | 8***2 | Шайба 20 | |
| 9 | 8***4 | Болт М10х20 | |
| 10 | 8***4 | Шайба 10 | |
| 11 | 8***7 | Washer 36 | |
| 12 | 8***6 | Масленка M10x1 | |
| 13 | 1***6 | Pin shaft | |
| 14 | 1***0 | Clip | |
| 15 | 1***9 | Join frame | |
| 16 | 1***6 | Pulley bracket | |
| 17 | 1***3 | Jib structure | |
| 18 | 1***0 | Spring pin | |
| 19 | 1***3 | Pulley assembly | |
| 20 | 1***3 | Shaft | |
| 21 | 1***4 | Baffle | |
| 22 | 1***5 | Pulley assembly | |
| 23 | 1***2 | Pin shaft | |
| 24 | 1***6 | Baffle | |
| 25 | 1***9 | Sleeve | |
| 26 | 1***7 | Pin shaft | |
| 27 | 1***9 | Clip | |
| 28 | 1***8 | Pin shaft | |
| 29 | 1***9 | Pin shaft | |
| 30 | 1***0 | Pin shaft | |
| 31 | 1***1 | Pulling rod |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
