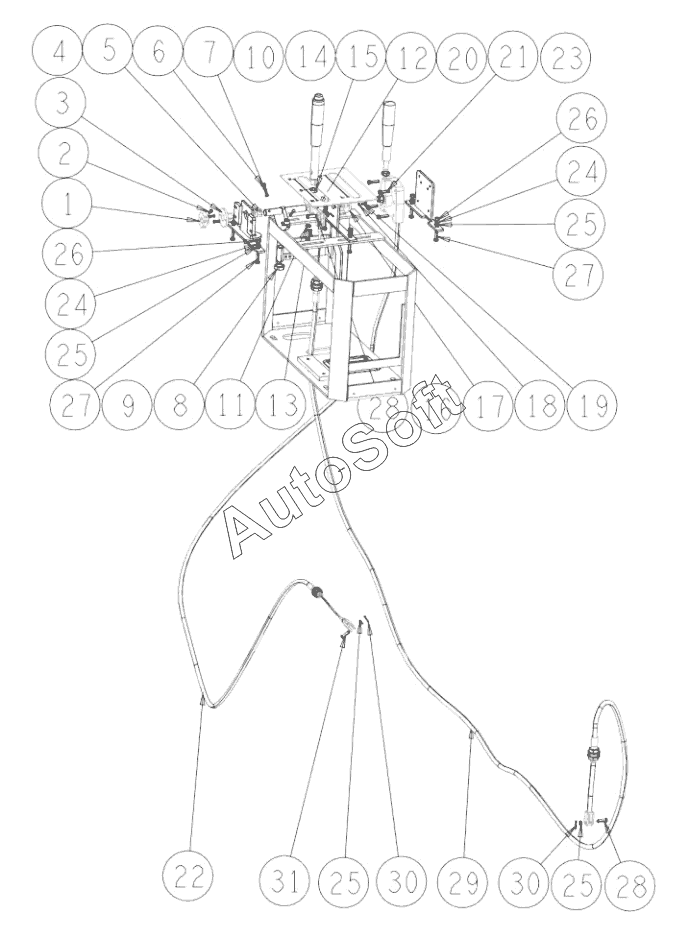

Каталог запасных частей к технике: XCMG XS143 (2017). 228700617 CONTROL BOX OPERATION
16
31
30
30
29
28
28
27
27
26
26
25
25
25
25
24
24
23
22
21
20
19
18
17
1
15
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***2 | LIMIT BLOCK | |
| 2 | 8***1 | SCREW M4x15 | |
| 3 | 2***0 | SLEEVE | |
| 4 | 2***9 | BRACKET | |
| 5 | 8***4 | WORM GEAR CLAMP | |
| 6 | 8***1 | BOLT M4x25 | |
| 7 | 8***4 | NUT M4 | |
| 8 | 8***7 | NUT M16 | |
| 9 | 2***3 | LIMIT FOR NEUTRAL GEAR | |
| 10 | 2***1 | AXIS AND BRACKET | |
| 11 | 8***3 | WASHER | |
| 12 | 2***8 | BRACKET OF HANDLE | |
| 13 | 8***7 | SCREW M6x25 | |
| 14 | 2***0 | CONTROL HANDLE | |
| 15 | 8***3 | NUT M12 | |
| 16 | 2***7 | BRACKET | |
| 17 | 2***6 | SLEEVE | |
| 18 | 8***9 | WASHER 4 | |
| 19 | 8***8 | BOLT | |
| 20 | 2***5 | ACCELERATOR HANDLE | |
| 21 | 8***3 | BOLT | |
| 22 | 8***9 | THROTTLE SHAFT | |
| 23 | 2***4 | ACCELERATOR BRACKET | |
| 24 | 8***8 | WASHER | |
| 25 | 8***5 | WASHER | |
| 26 | 8***0 | NUT M6 | |
| 27 | 8***6 | BOLT | |
| 28 | 8***1 | PIN 6x24 | |
| 29 | 8***5 | OPERATE SHAFT | |
| 30 | 8***1 | Штифт | |
| 31 | 8***6 | PIN 6x22 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
