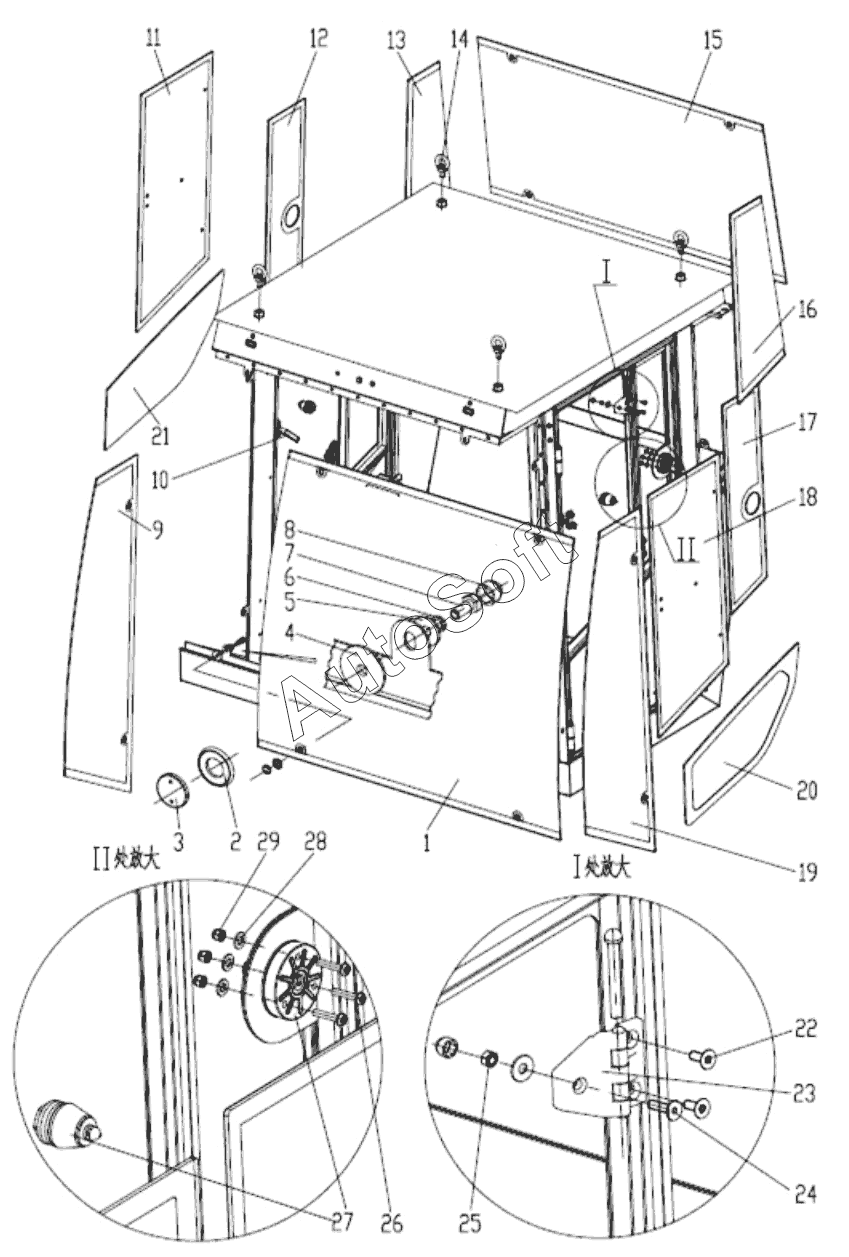

Каталог запасных частей к технике: XCMG XS143 (2017). S0000009231 CAB 1
15
29
28
27
26
25
24
23
22
21
20
19
18
17
16
1
1
14
13
12
11
10
9
8
7
6
5
4
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***6 | FRONT GLASS | |
| 2 | 8***7 | WASHER | |
| 3 | 8***6 | BUSHING | |
| 4 | 8***8 | WASHER | |
| 5 | 8***7 | Шайба 8 | |
| 6 | 8***0 | Шайба 8 | |
| 7 | 8***8 | Болт М8х20 | |
| 8 | 2***4 | SCREW CAP | |
| 9 | 2***3 | LEFT FRONT GLASS | |
| 10 | 8***4 | HANDLE | |
| 11 | 2***3 | RIGHT MOBILE GLASS | |
| 12 | 2***9 | RIGHT FIXDE GLASS | |
| 13 | 2***7 | RIGHT REAR GLASS | |
| 14 | 8***8 | Винт M16 | |
| 15 | 2***5 | REAR GLASS | |
| 16 | 2***8 | LEFT REAR GLASS | |
| 17 | 2***0 | LEFT FIXDE GLASS | |
| 18 | 2***2 | LEFT MOBILE GLASS | |
| 19 | 2***4 | LEFT FRONT GLASS | |
| 20 | 2***9 | LEFT UNDER GLASS | |
| 21 | 2***8 | RIGHT UNDER GLASS | |
| 22 | 8***4 | SCREW | |
| 23 | 8***3 | HINGE | |
| 24 | 8***5 | SCREW | |
| 25 | 8***2 | NUT M8 | |
| 26 | 8***6 | SCREW | |
| 27 | 8***1 | LATCH | |
| 28 | 8***9 | Шайба М6 | |
| 29 | 8***0 | NUT M6 |
