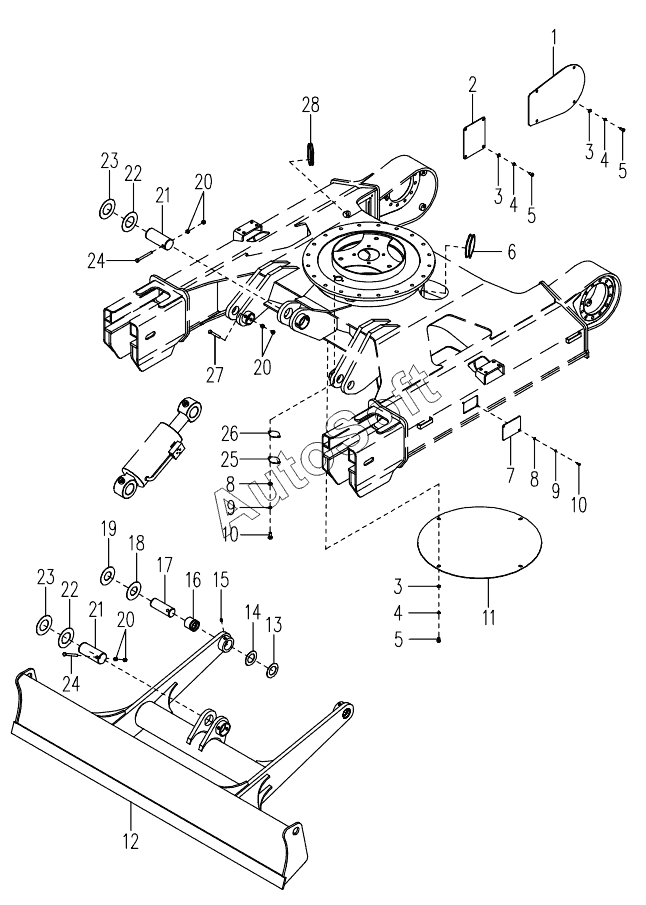

Каталог запасных частей к технике: XCMG XE80 (2012). 310403152 Undercarriage Assy
1
2
3
3
3
4
4
4
5
5
5
6
7
8
8
9
9
10
10
11
12
13
14
15
16
17
18
19
20
20
20
21
21
22
22
23
23
24
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***6 | Cover | |
| 2 | 3***5 | Cover | |
| 3 | 8***8 | Washer | |
| 4 | 8***0 | Spring Washer | |
| 5 | 8***2 | BOLT M10x25 | |
| 6 | 3***3 | Rubber Guard | |
| 7 | 3***5 | Cover | |
| 8 | 8***5 | WASHER | |
| 9 | 8***8 | WASHER | |
| 10 | 8***1 | Bolt | |
| 11 | 3***3 | Cover | |
| 12 | 3***4 | Dozer | |
| 13 | 3***9 | Spacer | |
| 14 | 3***0 | Spacer | |
| 15 | 8***6 | Масленка M10x1 | |
| 16 | 3***3 | Bushing | |
| 17 | 3***8 | Pin | |
| 18 | 3***1 | Spacer | |
| 19 | 3***2 | Spacer | |
| 20 | 8***7 | NUT M12 | |
| 21 | 3***9 | Pin | |
| 22 | 3***6 | Spacer | |
| 23 | 3***7 | Spacer | |
| 24 | 8***3 | BOLTM12xl20 | |
| 25 | 3***8 | Cover | |
| 26 | 3***7 | Rubber Shim | |
| 27 | 8***0 | Bolt | |
| 28 | 3***4 | Rubber Guard |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
