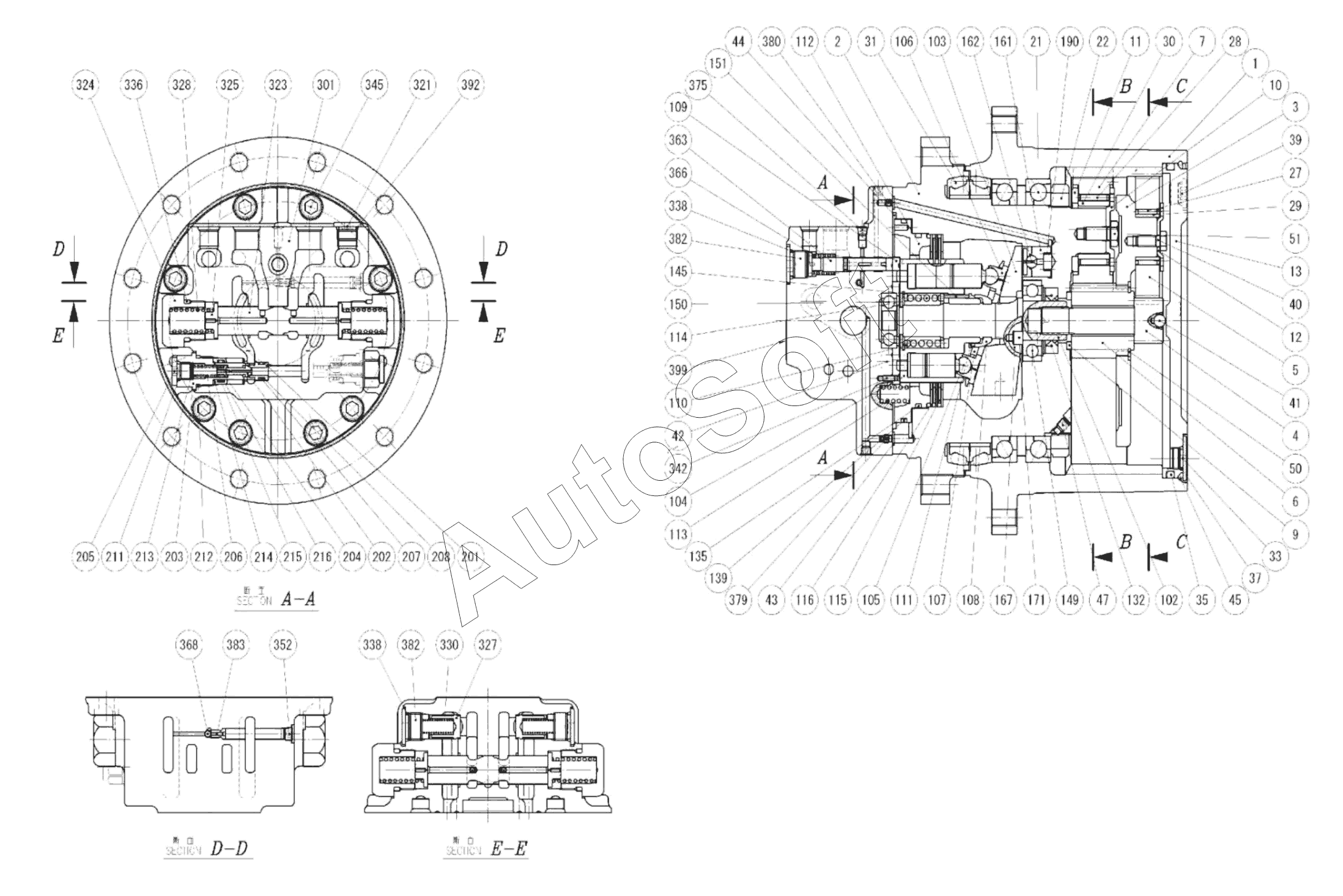

Каталог запасных частей к технике: XCMG XE80 (2012). 803007194 Travel Motor
1
2
3
4
5
6
7
9
10
11
12
13
21
22
27
28
29
30
33
35
37
39
40
41
42
43
44
45
47
50
51
105
106
104
161
162
102
103
107
108
109
110
111
112
113
114
115
116
132
135
139
145
149
150
151
167
171
190
201
202
203
204
205
206
207
208
211
212
213
214
215
216
301
323
352
368
375
379
380
383
399
321
324
325
327
328
330
336
338
338
363
366
382
382
392
342
345
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***9 | Hub | |
| 2 | 8***0 | Spindle | |
| 3 | 8***2 | Carrier | |
| 4 | 8***3 | Sun gear (1) | |
| 5 | 8***4 | Planetary gear (1) | |
| 6 | 8***5 | Sun gear (2) | |
| 7 | 8***6 | Planetary gear (2) | |
| 9 | 8***7 | Thrust collar (1) | |
| 10 | 8***8 | Thrust washer (1) | |
| 11 | 8***9 | Thrust washer (2) | |
| 12 | 8***0 | Thrust washer (3) | |
| 13 | 8***1 | Cover | |
| 21 | 8***1 | Ball Bearing | |
| 22 | 8***2 | Ring nut | |
| 27 | 8***3 | Needle roller bearing | |
| 28 | 8***4 | Needle roller bearing | |
| 29 | 8***5 | Inner ring | |
| 30 | 8***6 | Inner ring | |
| 33 | 8***7 | Plug | |
| 35 | 8***8 | O-Ring | |
| 37 | 8***8 | O-Ring | |
| 39 | 8***9 | Plug | |
| 40 | 8***0 | Hex. Head bolt | |
| 41 | 8***1 | Steel ball | |
| 42 | 8***2 | Parallel-Pin | |
| 43 | 8***3 | O-Ring | |
| 44 | 8***4 | O-Ring | |
| 45 | 8***5 | Ring | |
| 47 | 8***6 | Hex. Socket set screw | |
| 50 | 8***7 | Retaining-Ring for | |
| 51 | 8***8 | Shaft | |
| 102 | 8***4 | Shaft | |
| 103 | 8***5 | Swash Plate | |
| 104 | 8***1 | Cylinder-Block | |
| 105 | 8***9 | Piston | |
| 106 | 8***0 | Shoe | |
| 107 | 8***6 | Retainer Plate | |
| 108 | 8***7 | Thrust Ball | |
| 109 | 8***8 | Time Plate | |
| 110 | 8***9 | Washer | |
| 111 | 8***0 | Washer | |
| 112 | 8***1 | Piston | |
| 113 | 8***2 | Spring | |
| 114 | 8***3 | Spring | |
| 115 | 8***4 | Friction Plate | |
| 116 | 8***5 | Mating Plate | |
| 132 | 8***6 | Oil Seal | |
| 135 | 8***7 | O-Ring | |
| 139 | 8***8 | O-Ring | |
| 145 | 8***9 | Snap ring for hole | |
| 149 | 8***0 | Ball Bearing | |
| 150 | 8***1 | Ball Bearing | |
| 151 | 8***2 | Roller | |
| 161 | 8***2 | Piston | |
| 162 | 8***3 | Shoe | |
| 167 | 8***3 | Pivot | |
| 171 | 8***4 | Parallel-Pin | |
| 190 | 8***5 | Spring | |
| 201 | 8***6 | Valve seat | |
| 202 | 8***7 | Valve | |
| 203 | 8***8 | Sleeve | |
| 204 | 8***9 | Collar | |
| 205 | 8***0 | Plug | |
| 206 | 8***1 | Spring | |
| 207 | 8***2 | O-Ring | |
| 208 | 8***3 | Back-up ring | |
| 211 | 8***4 | O-Ring | |
| 212 | 8***5 | O-Ring | |
| 213 | 8***6 | Shim | |
| 214 | 8***7 | Piston | |
| 215 | 8***8 | O-Ring | |
| 216 | 8***9 | Back-up ring | |
| 301 | 8***0 | Rear flange | |
| 321 | 8***9 | Plug | |
| 323 | 8***1 | Spool | |
| 324 | 8***0 | Plug | |
| 325 | 8***1 | Spring retainer | |
| 327 | 8***2 | Valve | |
| 328 | 8***3 | Spring | |
| 330 | 8***4 | Spring | |
| 336 | 8***5 | O ring | |
| 338 | 8***6 | O ring | |
| 342 | 8***1 | Parallel pin | |
| 345 | 8***2 | Hex. Socket bolt | |
| 352 | 8***2 | Hex. Socket plug | |
| 363 | 8***7 | Spool | |
| 366 | 8***8 | Spring | |
| 368 | 8***3 | Steel ball | |
| 375 | 8***4 | Hex. Socket plug | |
| 379 | 8***5 | Filter | |
| 380 | 8***6 | Orifice | |
| 382 | 8***9 | Plug | |
| 383 | 8***7 | Plug | |
| 392 | 8***0 | O ring | |
| 399 | 8***8 | Name plate |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
