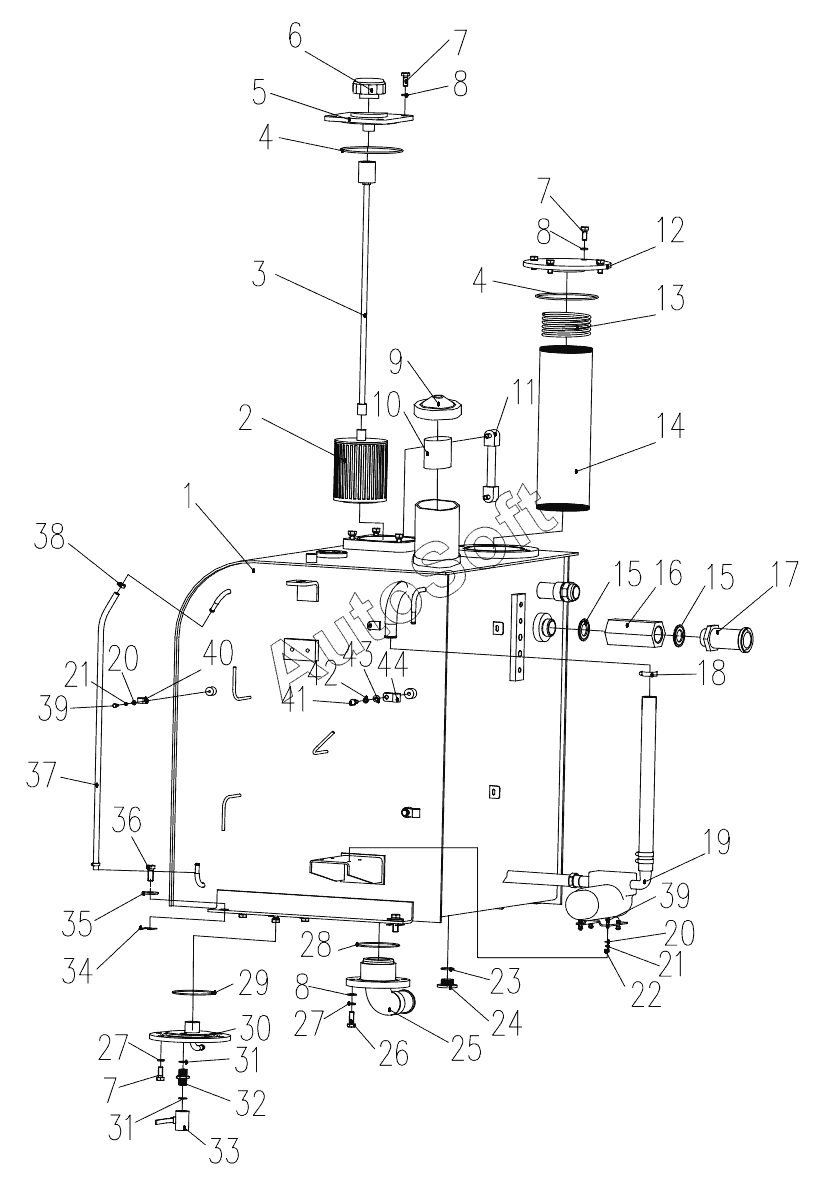

Каталог запасных частей к технике: XCMG XE80 (2012). 310403663 Fuel Tank, Hydraulic Oil Tank
1
2
3
4
4
5
6
7
7
7
8
8
8
9
10
11
12
13
14
15
15
16
17
18
19
20
20
21
21
22
23
24
25
26
27
27
28
29
30
31
31
32
33
34
35
36
37
38
39
39
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***4 | Tank Body | |
| 2 | 8***1 | Filter | |
| 3 | 8***5 | Pole | |
| 4 | 8***4 | O-Ring | |
| 5 | 8***3 | Flange | |
| 6 | 8***5 | Filter | |
| 7 | 8***2 | BOLT M10x25 | |
| 8 | 8***0 | Spring Washer | |
| 9 | 8***3 | Lock | |
| 10 | 8***7 | Filter | |
| 11 | 8***2 | Oil Level | |
| 12 | 3***1 | Sensor Flange | |
| 13 | 8***2 | Spring | |
| 14 | 8***0 | Filter | |
| 15 | 8***9 | Washer | |
| 16 | 8***5 | Valve | |
| 17 | 3***7 | Adapter | |
| 18 | 8***3 | Clip | |
| 19 | 8***9 | Oil Pump | |
| 20 | 8***9 | Шайба 5 | |
| 21 | 8***9 | Шайба 5 | |
| 22 | 8***6 | Гайка M5 | |
| 23 | 8***8 | Washer | |
| 24 | 8***2 | Plug Screw | |
| 25 | 3***7 | Flange | |
| 26 | 8***3 | BOLT M10x30 | |
| 27 | 8***8 | Washer | |
| 28 | 8***2 | O-Ring | |
| 29 | 8***9 | O-Ring | |
| 30 | 3***9 | Flange | |
| 31 | 8***4 | Washer | |
| 32 | 3***9 | Adapter | |
| 33 | 8***1 | Valve | |
| 34 | 3***8 | Adjust Washer | |
| 35 | 8***1 | Washer | |
| 36 | 8***2 | Bolt | |
| 37 | 3***0 | Hose | |
| 38 | 8***3 | Clip | |
| 39 | 8***1 | Bolt M5x16 | |
| 40 | 8***1 | Clip | |
| 41 | 8***7 | BOLT М8х20 | |
| 42 | 8***9 | Washer | |
| 43 | 8***6 | WASHER 8 | |
| 44 | 8***2 | Clip |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
