Каталог запасных частей к технике: XCMG XE230 (2011). Worker
1
1
1
1
2
2
2
2
2
2
2
2
3
3
3
3
4
5
6
7
8
9
10
10
11
11
12
12
12
12
13
14
15
16
17
18-1
18-2
19
20
20
20
21
21
22
23
24
24
24
25
25
25
25
25
25
25
25
25
25
26
26
27
28
29
30
30
30
31

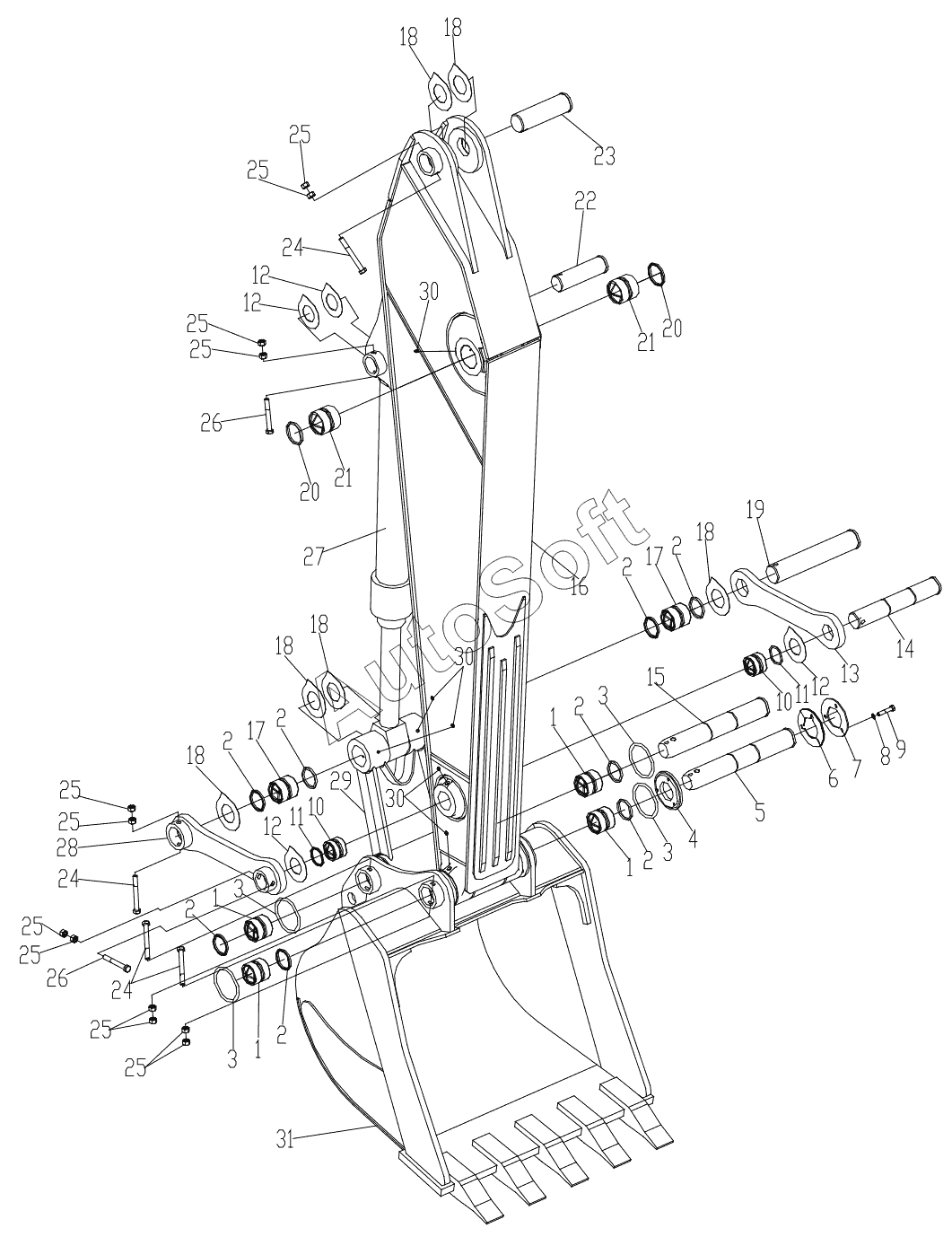

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***4 | Bushing | |
| 10 | 3***9 | Bushing | |
| 11 | 8***6 | Dustproof Seal | |
| 12 | 8***5 | Spacer | |
| 13 | 3***6 | Link | |
| 14 | 3***1 | Pin | |
| 15 | 3***3 | Pin | |
| 16 | 3***7 | Arm | |
| 17 | 3***5 | Bushing | |
| 18-1 | 8***7 | Spacer | |
| 18-2 | 8***8 | Spacer | |
| 19 | 3***0 | Pin | |
| 2 | 8***2 | Dustproof Seal | |
| 20 | 8***3 | Dustproof Seal | |
| 21 | 3***6 | Bushing | |
| 22 | 3***1 | Pin | |
| 23 | 3***3 | Pin | |
| 24 | 8***6 | Bolt | |
| 25 | 8***2 | Гайка М20 | |
| 26 | 8***5 | Bolt | |
| 27 | 8***6 | Bucket Cylinder | |
| 28 | 3***4 | Link | |
| 29 | 3***3 | Link | |
| 3 | 3***0 | O-Ring | |
| 30 | 8***6 | Масленка M10x1 | |
| 31 | 3***1 | Bucket Assembly | |
| 4 | 3***6 | Frictional Board | |
| 5 | 3***9 | Pin | |
| 6 | 3***8 | Spacer | |
| 7 | 3***7 | Plate | |
| 8 | 8***1 | Шайба 16 | |
| 9 | 8***1 | Bolt |
