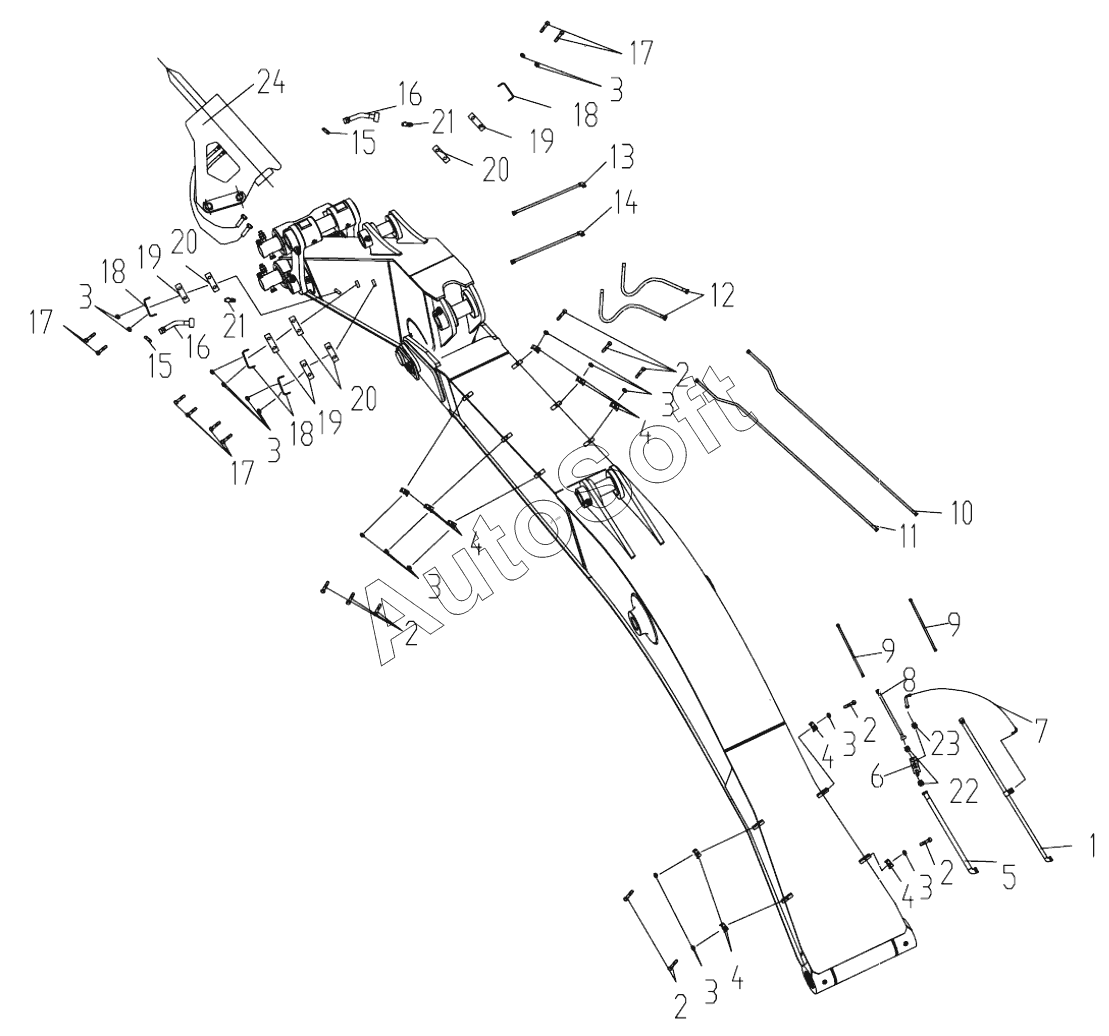

Каталог запасных частей к технике: XCMG XE230 (2011). Breaker Piping
1
2
2
2
2
2
3
3
3
3
3
3
3
3
4
4
4
4
4
5
6
7
8
9
9
10
11
12
13
14
15
15
16
16
17
17
17
18
18
18
19
19
19
20
20
20
21
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***1 | Pipe | |
| 2 | 3***6 | Clamp | |
| 3 | 8***7 | Bolt | |
| 4 | 8***8 | Шайба 12 | |
| 5 | 3***7 | Pipe | |
| 6 | 8***1 | Overflow Valve | |
| 7 | 8***4 | Hose Assembly | |
| 8 | 3***9 | Pipe | |
| 9 | 8***5 | Hose Assembly | |
| 10 | 3***1 | Pipe | |
| 11 | 3***3 | Pipe | |
| 12 | 8***6 | Hose Assembly | |
| 13 | 3***5 | Pipe | |
| 14 | 3***7 | Pipe | |
| 15 | 8***1 | Plug | |
| 16 | 3***9 | Pipe | |
| 17 | 8***9 | Болт | |
| 18 | 3***2 | Plate, Set | |
| 19 | 3***3 | Clamp | |
| 20 | 3***4 | Clamp | |
| 21 | 8***8 | Valve | |
| 22 | 8***8 | Fitting | |
| 23 | 8***9 | Adapter | |
| 24 | 8***1 | Breaker |
