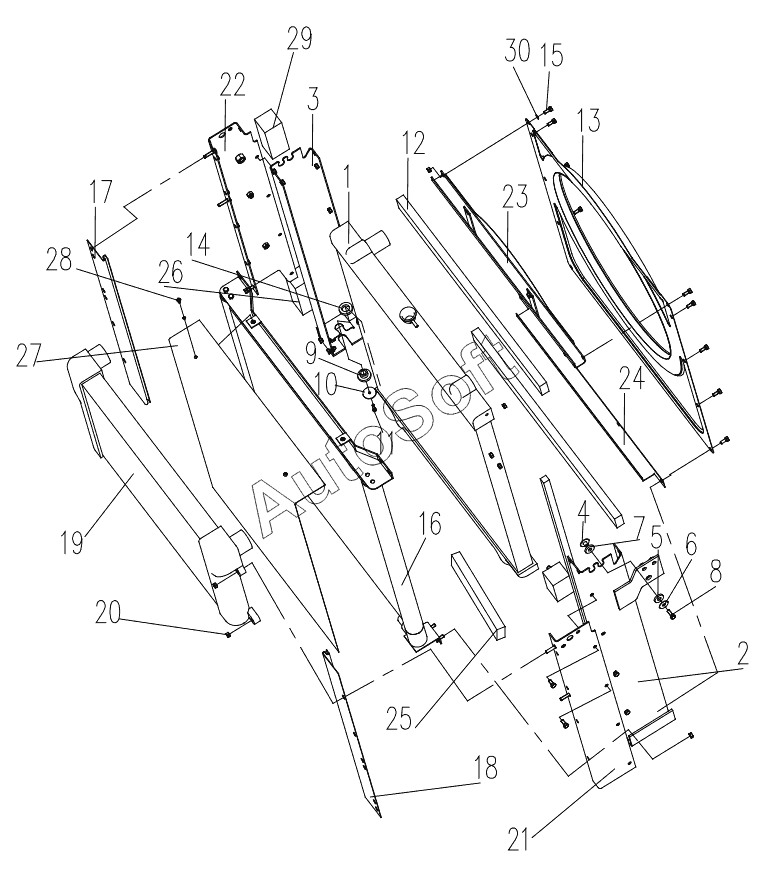

Каталог запасных частей к технике: XCMG XE230 (2011). Engine System
16
30
29
28
27
26
25
24
23
22
21
20
19
18
17
1
15
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***3 | Radiator Core | |
| 2 | 3***5 | Radiator Left Bracket | |
| 3 | 3***1 | Radiator Right Bracket | |
| 4 | 3***0 | Bush | |
| 5 | 3***9 | Rubber Washer | |
| 6 | 3***8 | Washer | |
| 7 | 3***0 | Rubber Washer | |
| 8 | 8***7 | Болт М8х25 | |
| 9 | 3***6 | Rubber Washer | |
| 10 | 3***7 | Washer | |
| 11 | 8***1 | Болт М6х25 | |
| 12 | 3***1 | Sponge Stripe | |
| 13 | 3***2 | Guide Wind Hood | |
| 14 | 3***8 | Rubber Washer | |
| 15 | 8***8 | Болт М8х20 | |
| 16 | 8***5 | Oil Radiator | |
| 17 | 3***4 | Bracket | |
| 18 | 3***2 | Bracket | |
| 19 | 8***6 | Air To Air Radiator | |
| 20 | 8***5 | Гайка М8 | |
| 21 | 3***4 | Oil Radiator Left Bracket | |
| 22 | 3***2 | Oil Radiator Right Bracket | |
| 23 | 3***9 | Groove Bracket | |
| 24 | 3***2 | Groove Bracket | |
| 25 | 3***3 | Sponge Stripe | |
| 26 | 3***3 | Sponge Stripe | |
| 27 | 3***8 | Filtration Plank | |
| 28 | 8***2 | Bolt | |
| 29 | 3***1 | Sponge Stripe | |
| 30 | 8***9 | Шайба 8 |
