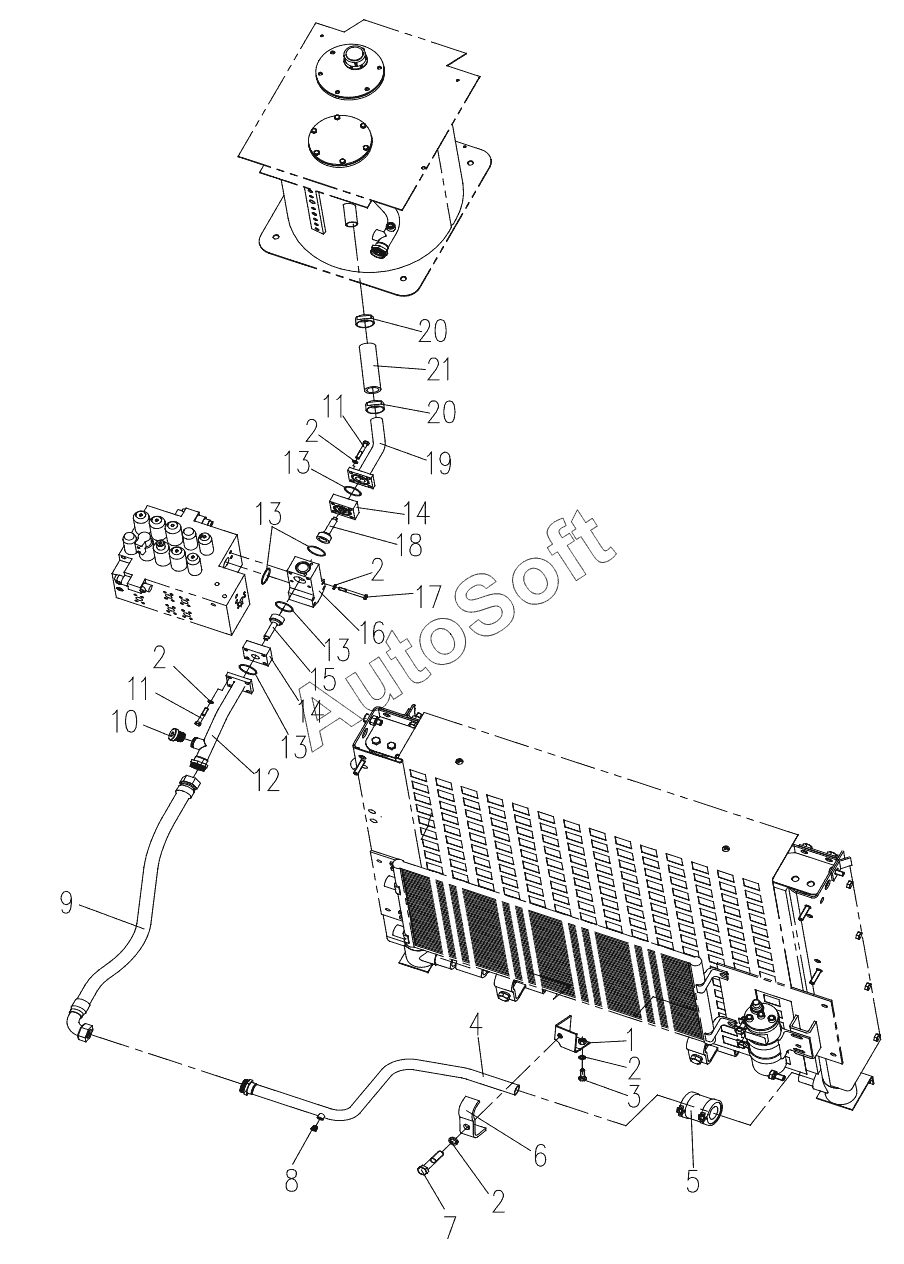

Каталог запасных частей к технике: XCMG XE230 (2011). Upper Hydraulic Piping
11
11
21
20
20
19
18
17
16
15
14
14
13
13
13
13
12
1
10
9
8
7
6
5
4
3
2
2
2
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***8 | Seat | |
| 2 | 8***8 | Шайба 12 | |
| 3 | 8***6 | Болт М12х30 | |
| 4 | 3***8 | Pipe | |
| 5 | 8***0 | Coupling | |
| 6 | 3***1 | Clamp | |
| 7 | 8***1 | Болт M12x70 | |
| 8 | 8***9 | Заглушка | |
| 9 | 8***4 | Hose Assembly | |
| 10 | 8***9 | Plug | |
| 11 | 8***4 | Screw | |
| 12 | 3***6 | Pipe | |
| 13 | 8***5 | O-ring | |
| 14 | 3***2 | Flange | |
| 15 | 8***3 | Valve | |
| 16 | 3***1 | Block | |
| 17 | 8***3 | Bolt | |
| 18 | 8***4 | Valve | |
| 19 | 3***8 | Pipe | |
| 20 | 8***4 | Clamp | |
| 21 | 8***5 | Hose |
