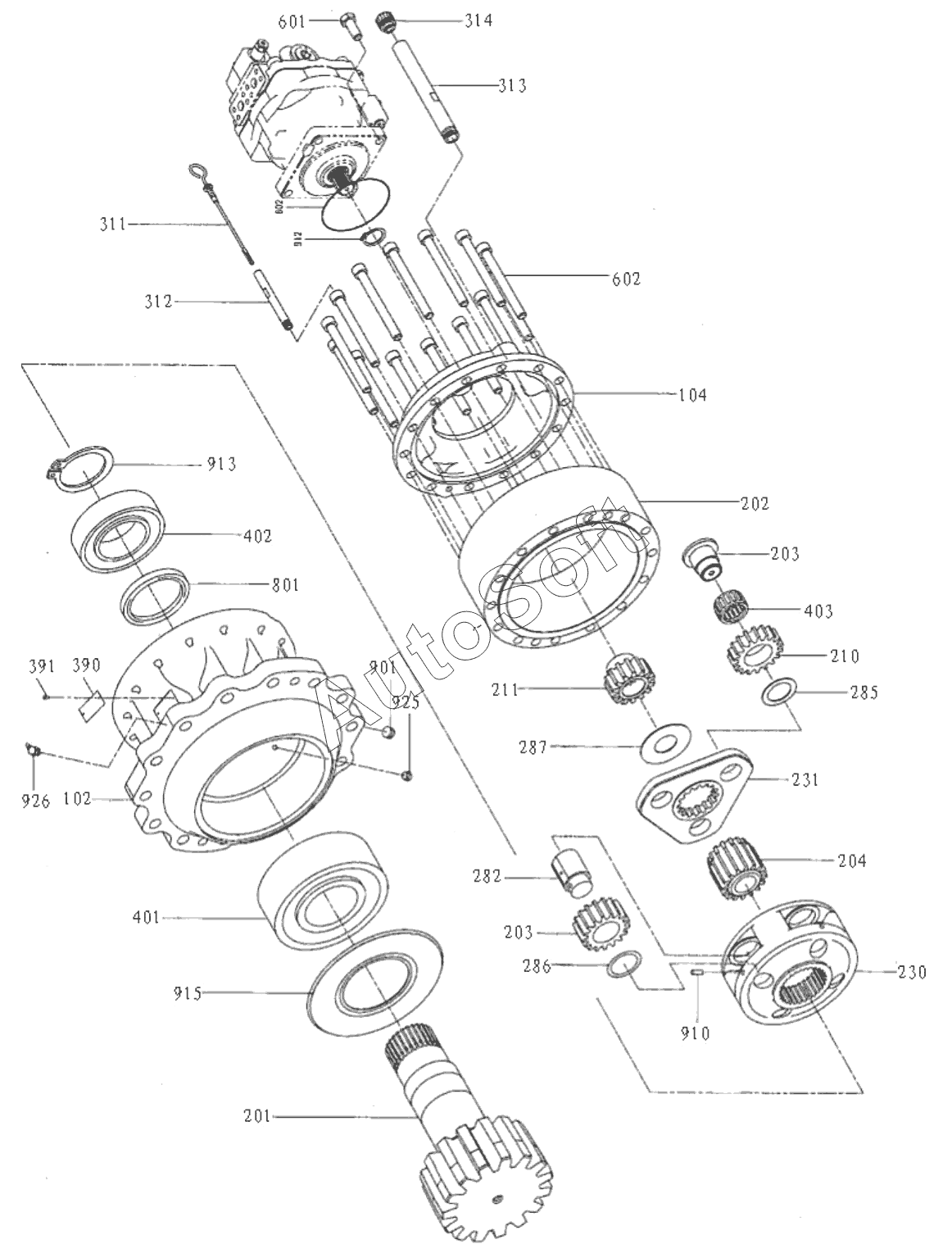

Каталог запасных частей к технике: XCMG XE230 (2011). Swing Motor
102
104
201
202
203
203
204
210
211
230
231
282
283
285
286
287
311
312
313
314
390
391
401
402
403
601
602
801
802
901
903
910
912
913
915
925
926
930
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 102 | 8***4 | Casing B | |
| 104 | 8***5 | Casing A, | |
| 201 | 8***6 | Shaft, Drive | |
| 202 | 8***7 | Gear, Ring | |
| 203 | 8***8 | Gear, Planet | |
| 204 | 8***9 | Gear, Sun | |
| 210 | 8***0 | Gear, Planet | |
| 211 | 8***1 | Gear, Sun | |
| 230 | 8***2 | Carrier | |
| 231 | 8***3 | Carrier | |
| 282 | 8***4 | Pin | |
| 283 | 8***5 | Pin | |
| 285 | 8***6 | Plate, Thrust | |
| 286 | 8***7 | Washer, Thrust | |
| 287 | 8***8 | Plate, Thrust | |
| 311 | 8***9 | Bar, level | |
| 312 | 8***0 | Pipe | |
| 313 | 8***1 | Pipe | |
| 314 | 8***2 | Cap | |
| 390 | 8***3 | Plate, Name | |
| 391 | 8***4 | Pin | |
| 401 | 8***5 | BRB.Spherical Roller | |
| 402 | 8***6 | BRB.Spherical Roller | |
| 403 | 8***7 | Cage, Needle | |
| 601 | 8***8 | Hex.Head Belt | |
| 602 | 8***9 | Screw, Hex.S.H.C. | |
| 801 | 8***0 | Seal, Oil | |
| 802 | 8***1 | O-Ring | |
| 901 | 8***2 | Plug | |
| 903 | 8***3 | Plug | |
| 910 | 8***4 | Pin, Spring | |
| 912 | 8***5 | Ring, Snap | |
| 913 | 8***6 | Ring, Snap | |
| 915 | 8***7 | Seal, Bearing | |
| 925 | 8***8 | Fitting, Roller | |
| 926 | 8***9 | Nipple, Grease | |
| 930 | 8***0 | Plug |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
