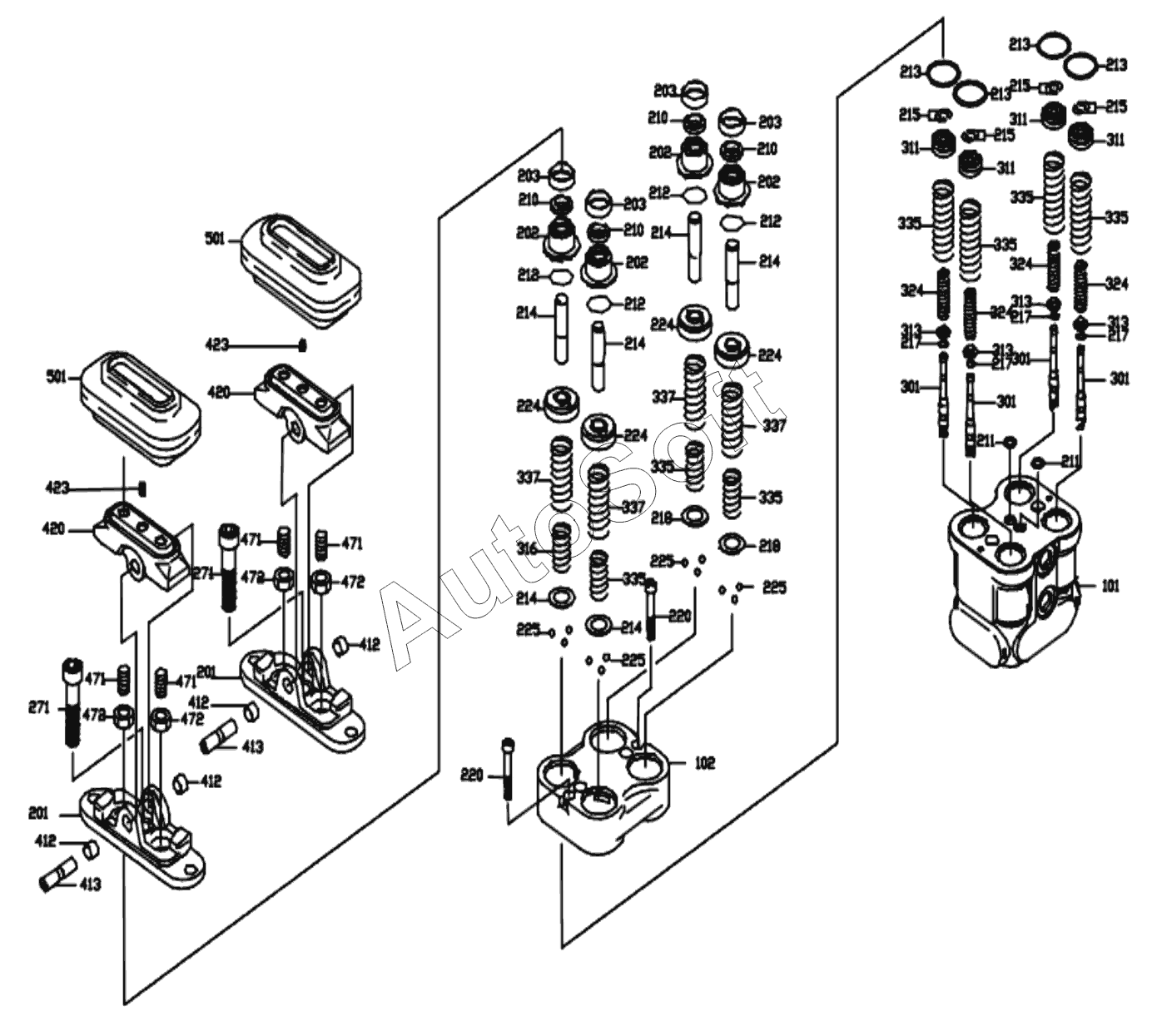

Каталог запасных частей к технике: XCMG XE230 (2011). Pedal Pilot VaIve
101
102
151
153
163
191
192
193
194
201
201
202
202
202
202
203
203
203
203
210
210
210
210
211
211
212
212
212
212
213
213
213
213
214
214
214
214
214
214
215
215
215
215
217
217
217
217
218
218
220
220
224
224
224
224
225
225
225
225
271
271
301
301
301
301
311
311
311
311
313
313
313
313
324
324
324
324
335
335
335
335
335
335
335
335
336
337
337
337
337
412
412
412
412
413
413
420
420
423
423
471
471
471
471
472
472
472
472
501
501
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 101 | 8***4 | Casing | |
| 102 | 8***5 | Casing | |
| 151 | 8***6 | Plug | |
| 153 | 8***7 | Roh plug | |
| 163 | 8***8 | O-ring | |
| 191 | 8***9 | Seat | |
| 192 | 8***0 | Seat | |
| 193 | 8***1 | Bush | |
| 194 | 8***2 | Steel ball for bearing | |
| 201 | 8***3 | Cover | |
| 202 | 8***4 | Plug | |
| 203 | 8***5 | Grease cap | |
| 210 | 8***6 | Packing | |
| 211 | 8***7 | O-ring | |
| 212 | 8***8 | O-ring | |
| 213 | 8***9 | O-ring | |
| 214 | 8***0 | Push rod | |
| 215 | 8***1 | Washer | |
| 217 | 8***2 | Washer | |
| 218 | 8***3 | Spring seat | |
| 220 | 8***4 | Screw, hex.s.h.c. | |
| 224 | 8***5 | Piston | |
| 225 | 8***6 | Steel ball for bearing | |
| 271 | 8***7 | Bolt | |
| 301 | 8***8 | Spool | |
| 311 | 8***9 | Spring seat | |
| 313 | 8***0 | Washer | |
| 324 | 8***1 | Spring | |
| 335 | 8***2 | Spring | |
| 336 | 8***3 | Spring | |
| 337 | 8***4 | Spring | |
| 412 | 8***5 | Du-bushing | |
| 413 | 8***6 | Cam shaft | |
| 420 | 8***7 | Cam | |
| 423 | 8***8 | Set screw | |
| 471 | 8***9 | Screw | |
| 472 | 8***0 | Nut | |
| 501 | 8***1 | Bellows |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
