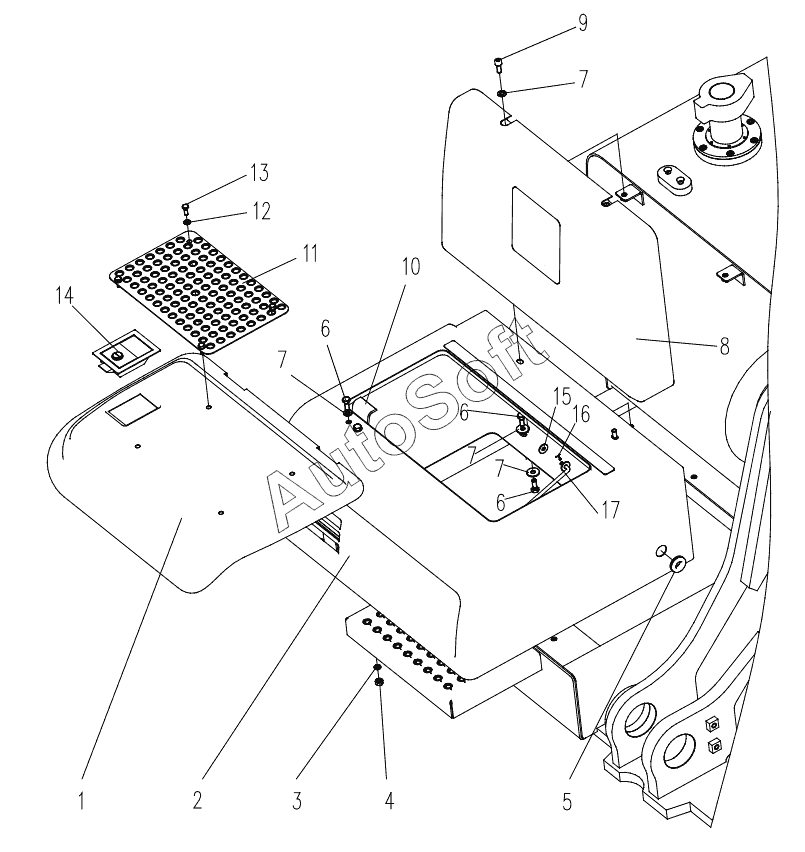

Каталог запасных частей к технике: XCMG XE230 (2011). Tool Cover

1
2
3
4
5
6
6
6
7
7
7
7
8
9
10
11
12
13
14
15
16
17
Позиция на иллюстрации | Заводской номер детали | Название детали | |
---|---|---|---|
1 | 3***9 | Box Cover | |
2 | 3***1 | Box body | |
3 | 8***2 | Шайба 10 | |
4 | 8***8 | Гайка М10 | |
5 | 3***0 | Rubber Bushing | |
6 | 8***7 | Болт М10х25 | |
7 | 8***2 | Шайба 10 | |
8 | 3***0 | Art Cover | |
9 | 8***6 | Bolt | |
10 | 3***5 | Catch | |
11 | 3***8 | Anti-skid plate | |
12 | 8***9 | Шайба 8 | |
13 | 8***8 | Болт М8х20 | |
14 | 8***1 | Lock | |
15 | 8***7 | Шайба 8 | |
16 | 8***3 | Split Pin | |
17 | 3***7 | Haulm |
