Каталог запасных частей к технике: XCMG XE230 (2011). Electric System
1
1
1
2
2
2
3
3
3
4
5
6
7
8
9
10
11
11
11
11
12
12
12
12
13
13
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
32
33
33
34
35
36
37
38
39

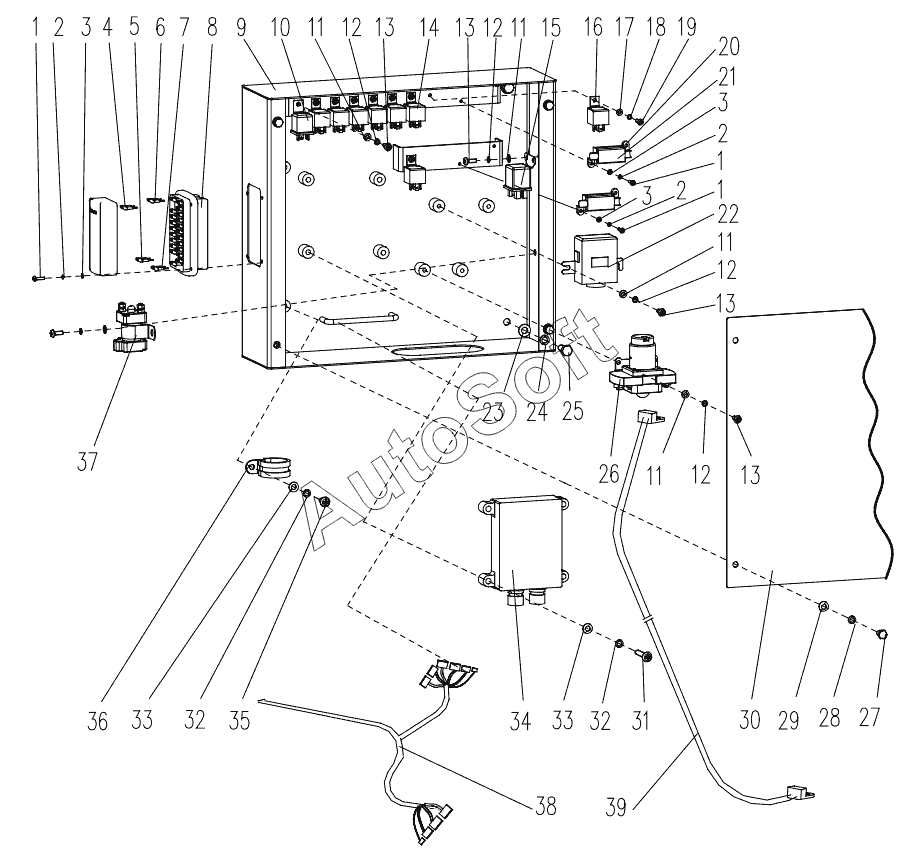

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***1 | Screw | |
| 2 | 8***7 | Spring Washer | |
| 3 | 8***7 | Washer | |
| 4 | 8***4 | Fuse | |
| 5 | 8***5 | Fuse | |
| 6 | 8***7 | Fuse | |
| 7 | 8***8 | Fuse | |
| 8 | 8***7 | Fuse box | |
| 9 | 3***1 | Case | |
| 10 | 8***7 | Flameout relay | |
| 11 | 8***0 | Шайба М6 | |
| 12 | 8***6 | Plane Washer | |
| 13 | 8***5 | Screw | |
| 14 | 8***5 | Relay | |
| 15 | 8***8 | Preheat relay | |
| 16 | 8***2 | Relay | |
| 17 | 8***9 | Шайба 5 | |
| 18 | 8***9 | Шайба 5 | |
| 19 | 8***5 | Винт M5x16 | |
| 20 | 8***4 | Fuse box | |
| 21 | 8***0 | Fuse | |
| 22 | 8***4 | Preheat controller | |
| 23 | 8***7 | Шайба 10 | |
| 24 | 8***4 | Шайба 10 | |
| 25 | 8***7 | Болт М10х25 | |
| 26 | 8***7 | Main relay | |
| 27 | 8***4 | Screw | |
| 28 | 8***6 | Tower buckle | |
| 29 | 8***5 | Medium-ring | |
| 30 | 3***0 | Box Cover | |
| 31 | 8***7 | Bolt | |
| 32 | 8***0 | Шайба 8 | |
| 33 | 8***9 | Шайба 8 | |
| 34 | 8***8 | Main Controller | |
| 35 | 8***3 | Болт М8х16 | |
| 36 | 8***8 | Clamp | |
| 37 | 8***9 | Start Relay | |
| 38 | 3***6 | Harness | |
| 39 | 8***0 | Cable |
