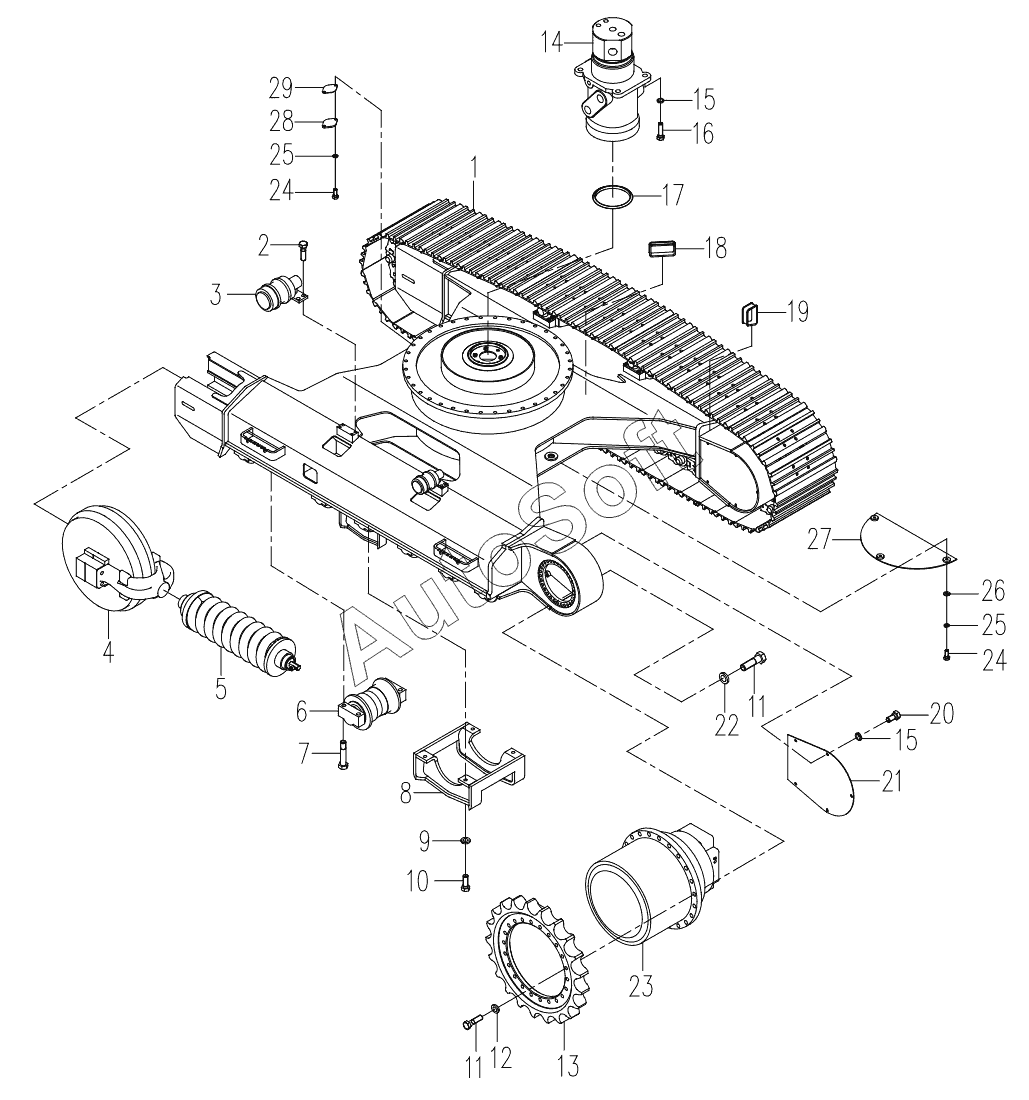

Каталог запасных частей к технике: XCMG XE230 (2011). Undercarriage Assy
1
1
1
1
1
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
15
16
17
18
19
20
21
22
23
24
24
25
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***8 | Crawler | |
| 1 | 8***9 | Crawler | |
| 1 | 8***0 | Crawler | |
| 2 | 8***0 | Bolt | |
| 3 | 8***7 | Upper Roller | |
| 4 | 8***5 | Guide Wheel | |
| 5 | 8***1 | Adjuster Assy | |
| 6 | 8***6 | Lower Roller | |
| 7 | 8***1 | Bolt | |
| 8 | 3***2 | Guard | |
| 9 | 8***9 | Washer | |
| 10 | 8***4 | Bolt | |
| 11 | 8***5 | Bolt | |
| 12 | 8***2 | Washer | |
| 13 | 8***8 | Sprocket | |
| 14 | 8***1 | Center Joint | |
| 15 | 8***8 | Шайба 12 | |
| 16 | 8***1 | Bolt | |
| 17 | 3***7 | Dirt-proof Boot | |
| 18 | 3***8 | Rubber Guard | |
| 19 | 3***3 | Rubber Guard | |
| 20 | 8***5 | Болт M12x25 | |
| 21 | 3***4 | Cover | |
| 22 | 8***8 | Washer | |
| 23 | 8***9 | Travel Motor | |
| 24 | 8***4 | Болт М10х20 | |
| 25 | 8***4 | Шайба 10 | |
| 26 | 8***7 | Шайба 10 | |
| 27 | 3***3 | Cover | |
| 28 | 3***6 | Cover | |
| 29 | 3***9 | Rubber Shim |
