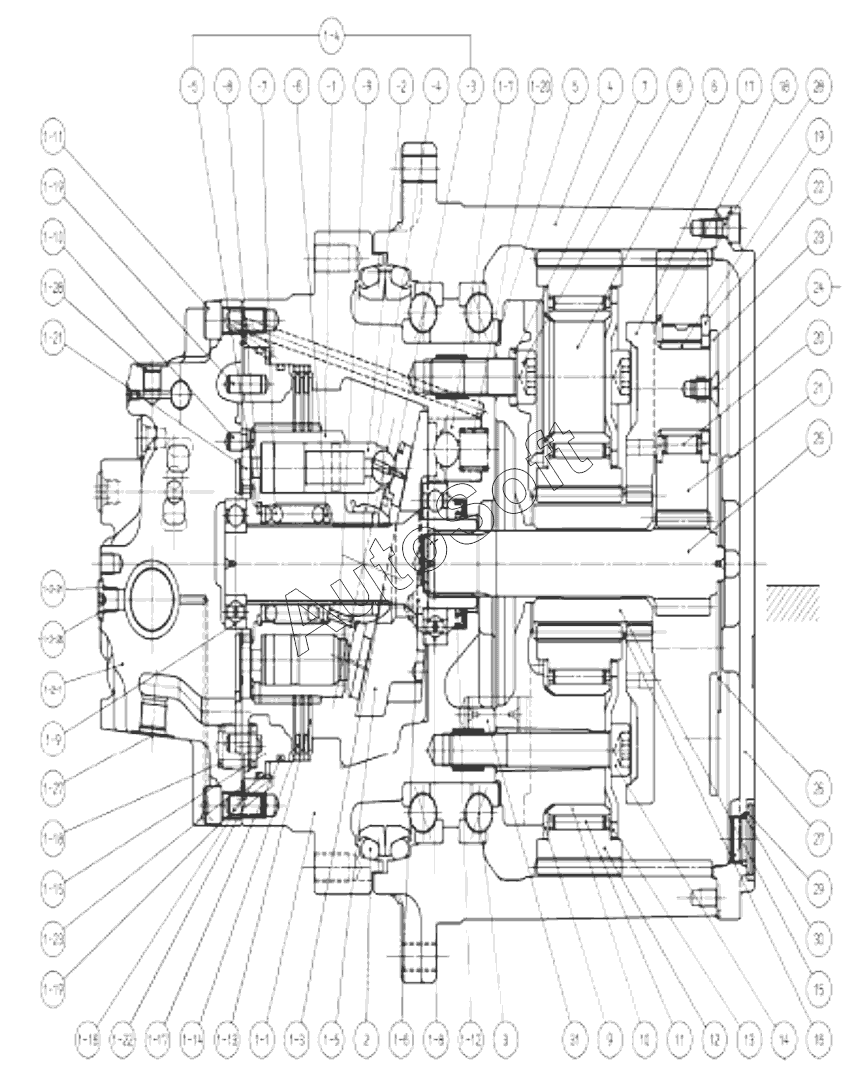

Каталог запасных частей к технике: XCMG XE230 (2011). Travel Motor
1-8
1-9
1-10
1-11
1-12
1-13
1-14
1-15
1-16
1-17
1-18
1-19
1-20
1-21
1-22
1-23
1-25
1-26
1-27
1-28
3
5
5
5
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
26
26
26
27
28
29
30
31
A1
A2
B2
B3
B4
B5
B6
B7
B8
B9
1
1-1
1-2-1
1-2-2
5.5
1-2-3
1-2-4
1-2-5
1-2-6
5.2
5.4
5.5
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***6 | Piston | |
| 1-1 | 8***7 | Flange | |
| 1-10 | 8***2 | Pin | |
| 1-11 | 8***3 | Bolt | |
| 1-12 | 8***4 | Sealing Oil | |
| 1-13 | 8***5 | Multi-Plate Disc Brake | |
| 1-14 | 8***6 | Friction Disk | |
| 1-15 | 8***7 | Piston | |
| 1-16 | 8***8 | D-Ring | |
| 1-17 | 8***9 | D-Ring | |
| 1-18 | 8***0 | Spring | |
| 1-19 | 8***1 | Pin | |
| 1-2-1 | 8***8 | Foundation Support | |
| 1-2-2 | 8***9 | Shaft Assy | |
| 1-2-3 | 8***1 | Spring Seat | |
| 1-2-4 | 8***2 | Spring | |
| 1-2-5 | 8***3 | Spring Seat | |
| 1-2-6 | 8***4 | Cap Assy | |
| 1-20 | 8***2 | Spring | |
| 1-21 | 8***3 | Valve Plate | |
| 1-22 | 8***4 | O-Ring | |
| 1-23 | 8***5 | O-Ring | |
| 1-25 | 8***6 | Screw Drive | |
| 1-26 | 8***7 | Shipping Plug | |
| 1-27 | 8***8 | Shipping Plug | |
| 1-28 | 8***9 | Shipping Plug | |
| 1-8 | 8***0 | Ball Bearing | |
| 1-9 | 8***1 | Ball Bearing | |
| 10 | 8***0 | Bearing Inner Race | |
| 11 | 8***1 | Bearing Needle | |
| 12 | 8***2 | Planet Gear | |
| 13 | 8***3 | Thrust Plate | |
| 14 | 8***4 | Bolt | |
| 15 | 8***5 | Sun Gear | |
| 16 | 8***6 | Circlip | |
| 17 | 8***7 | Shaft | |
| 18 | 8***8 | Thrust Plate | |
| 19 | 8***9 | Bearing Inner Race | |
| 20 | 8***0 | Bearing Needle | |
| 21 | 8***1 | Planet Gear | |
| 22 | 8***2 | Thrust Plate | |
| 23 | 8***3 | Thrust Plate | |
| 24 | 8***4 | Screw | |
| 25 | 8***5 | Transmitting Gear | |
| 26 | 8***6 | Thrust Plate | |
| 26 | 8***7 | Thrust Plate | |
| 26 | 8***8 | Thrust Plate | |
| 26 | 8***9 | Thrust Plate | |
| 26 | 8***0 | Thrust Plate | |
| 27 | 8***1 | End Cover | |
| 28 | 8***2 | Bolt | |
| 29 | 8***3 | Plug Screw | |
| 3 | 8***0 | Angular Ball Bearing | |
| 30 | 8***4 | O-Ring | |
| 31 | 8***5 | Pin | |
| 5 | 8***1 | Washer | |
| 5 | 8***2 | Washer | |
| 5 | 8***3 | Washer | |
| 5 | 8***4 | Washer | |
| 5 | 8***5 | Washer | |
| 5.2 | 8***5 | O-Ring | |
| 5.4 | 8***6 | Bolt | |
| 5.5 | 8***0 | O-Ring | |
| 5.5 | 8***7 | Steel Ball | |
| 6 | 8***6 | Shaft | |
| 7 | 8***7 | Washer | |
| 8 | 8***8 | Bolt | |
| 9 | 8***9 | Thrust Plate | |
| A1 | 8***6 | Seal | |
| A2 | 8***7 | Seal | |
| B2 | 8***8 | Kit | |
| B3 | 8***9 | Baseplate | |
| B4 | 8***0 | Cover Assy | |
| B5 | 8***1 | Piston Assy | |
| B6 | 8***2 | Support Assy | |
| B7 | 8***3 | Gasket Component | |
| B8 | 8***4 | Thrust Plate | |
| B9 | 8***5 | Gear Housing |
