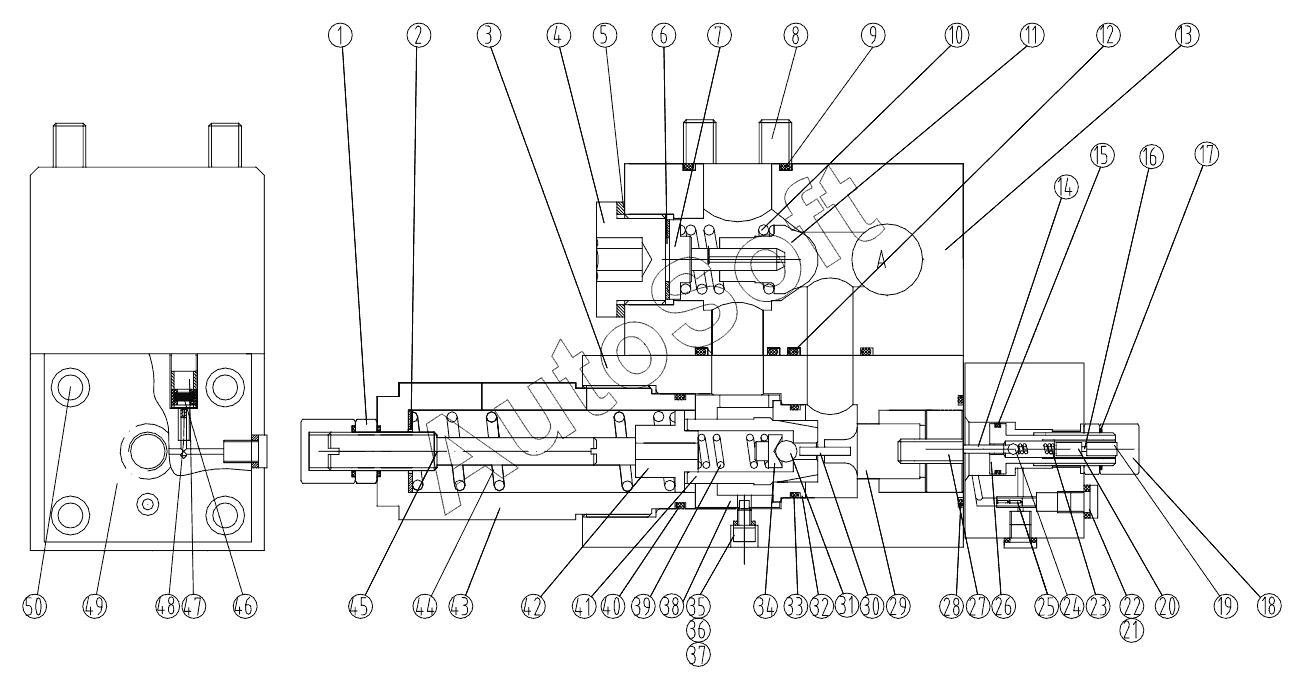

Каталог запасных частей к технике: XCMG QY30K5-I (2009). 803000300 Load Control
39
27
28
29
30
31
32
33
34
35
36
37
38
26
40
41
42
43
44
45
46
47
48
49
50
14
2
3
4
5
6
7
8
9
10
11
12
13
1
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | N***1 | Nut M14x1 | |
| 2 | W***r | Washer | |
| 3 | b***e | body valve | |
| 4 | P***5 | Plug M33x1.5 | |
| 5 | G***3 | Gasket 33 | |
| 6 | W***5 | Washer 16x1.5 | |
| 7 | s***t | Seat | |
| 8 | B***5 | Bolt M12x75 | |
| 9 | O***5 | O- ring 40x3.5 | |
| 10 | S***g | Spring | |
| 11 | v***e | Valve | |
| 12 | O***5 | O-ring 31x3.5 | |
| 13 | B***e | Body Valve | |
| 14 | N***0 | Needle 3x30 | |
| 15 | O***8 | O-ring 17x1.8 | |
| 16 | R***4 | Ring 4 | |
| 17 | O***8 | O-ring 15x1.8 | |
| 18 | N***1 | Nut M14x1 | |
| 19 | B***0 | Bolt M8x10 | |
| 20 | B***0 | Bolt M8x10 | |
| 21 | P***1 | Plug M8x1 | |
| 22 | G***8 | Gasket 8 | |
| 23 | S***g | Spring | |
| 24 | S***6 | Steel ball 6 | |
| 25 | D***3 | Damping 0.3 | |
| 26 | A***r | Adjustment bar | |
| 27 | B***5 | Bolt M8x25 | |
| 28 | O***5 | O-ring 35.5x2.65 | |
| 29 | R***m | Ram | |
| 30 | N***0 | Needle 3x20 | |
| 31 | S***8 | Steel ball 8 | |
| 32 | S***1 | Seat1 | |
| 33 | O***5 | O-ring 30x2.65 | |
| 34 | S***2 | Seat2 | |
| 35 | G***5 | Gasker 5 | |
| 36 | R***5 | Ring 5 | |
| 37 | B***2 | Bolt M5x12 | |
| 38 | V***h | Valve sheath | |
| 39 | S***g | Spring | |
| 40 | O***1 | O-ring 42x3.1 | |
| 41 | V***e | Valve | |
| 42 | S***3 | Seat3 | |
| 43 | S***h | Spring sheath | |
| 44 | S***g | Spring | |
| 45 | A***r | Adjustment bar | |
| 46 | G***r | Gravitation filter | |
| 47 | B***4 | Bolt nut M10x4 | |
| 48 | D***g | Damping | |
| 49 | V***r | Valve cover | |
| 50 | B***5 | Bolt M8x25 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
