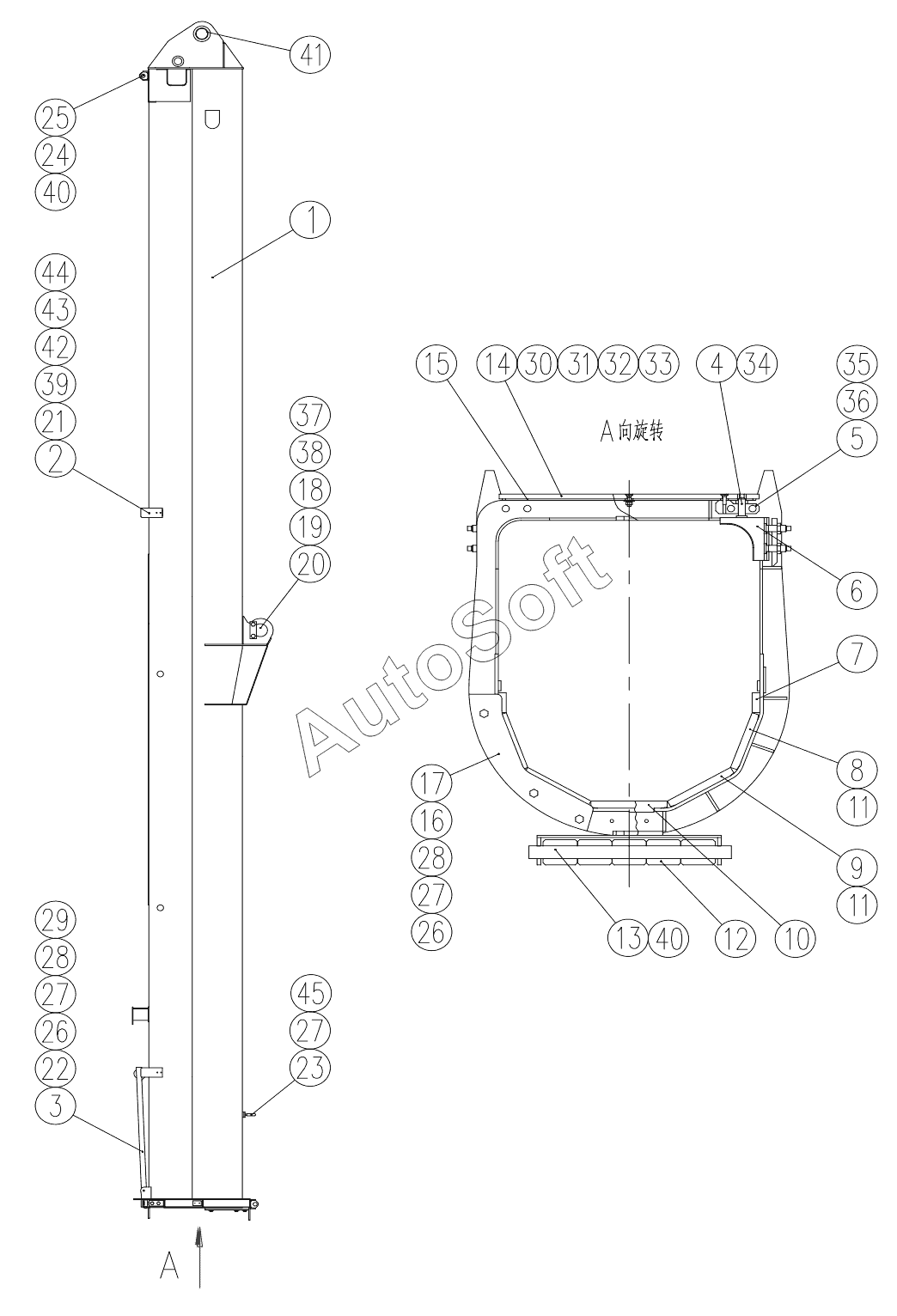

Каталог запасных частей к технике: XCMG QY30KT5 (2009). 111500011 Base Boom Assembly
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
27
27
28
28
29
30
31
32
33
34
35
36
37
38
39
40
40
41
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***2 | Base Boom | |
| 2 | 1***1 | Bracket | |
| 3 | 1***6 | Press Roller | |
| 4 | 1***7 | Bolt | |
| 5 | 1***2 | Surport | |
| 6 | 1***2 | Slide Patch | |
| 7 | 1***3 | Slide Patch | |
| 8 | 1***4 | Slide Patch | |
| 9 | 1***5 | Slide Patch | |
| 10 | 1***6 | Slide Patch | |
| 11 | 1***4 | Mat | |
| 12 | 1***8 | Bushing | |
| 13 | 1***8 | Pin Shaft | |
| 14 | 1***7 | Plate | |
| 15 | 1***5 | Plate | |
| 16 | 1***8 | Plate | |
| 17 | 1***6 | Plate | |
| 18 | 1***8 | Retaining Plate | |
| 19 | 1***7 | Pin Shaft | |
| 20 | 1***8 | Bushing | |
| 21 | 1***9 | Slider | |
| 22 | 1***2 | Sleeve | |
| 23 | 1***1 | Rope Trestle | |
| 24 | 1***5 | Shaft | |
| 25 | 1***0 | Bushing | |
| 26 | 8***5 | Болт M12x40 | |
| 27 | 8***8 | Шайба 12 | |
| 28 | 8***3 | Washer | |
| 29 | 8***9 | Гайка М12 | |
| 30 | 8***2 | Bolt M8x25 | |
| 31 | 8***9 | Шайба 8 | |
| 32 | 8***0 | Шайба 8 | |
| 33 | 8***5 | Гайка М8 | |
| 34 | 8***6 | Nut | |
| 35 | 8***0 | Pin B16x85 | |
| 36 | 8***6 | Штифт 4x30 | |
| 37 | 8***1 | Bolt | |
| 38 | 8***3 | Шайба 20 | |
| 39 | 8***3 | Bolt M8X10 | |
| 40 | 8***5 | Pin 6.3X45 | |
| 41 | 8***1 | Comple Bearing Ф100 X4X140 | |
| 42 | 8***8 | Bolt | |
| 43 | 8***7 | Шайба 10 | |
| 44 | 8***4 | Шайба 10 | |
| 45 | 8***5 | Болт M12x25 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
