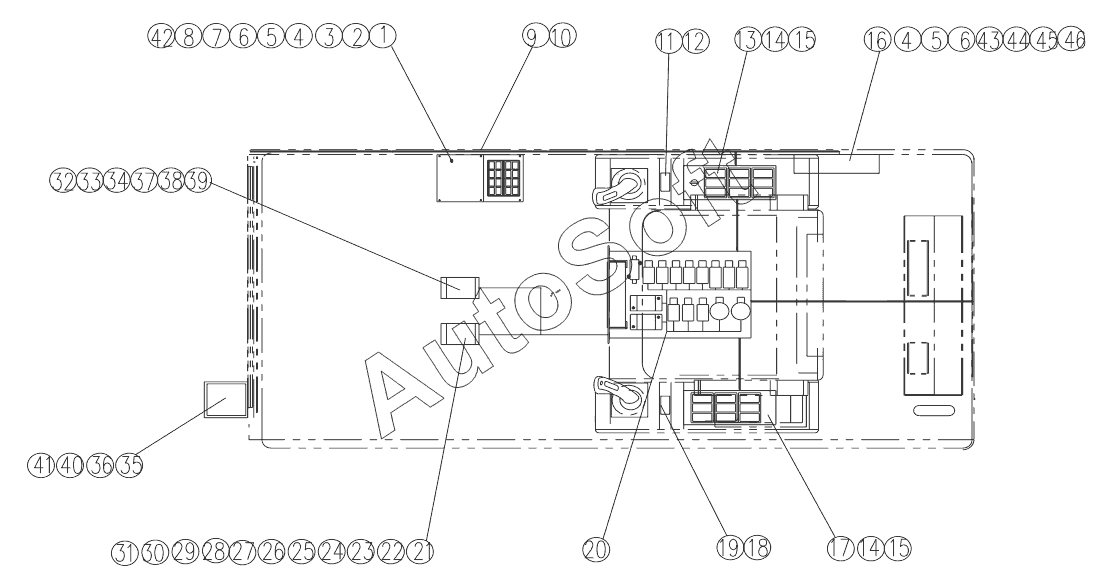

Каталог запасных частей к технике: XCMG QY30KT5 (2009). 111701188 Operating Cabs Electric System
1
2
3
4
4
5
5
6
6
7
8
9
10
11
12
13
14
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***5 | Control box assembly | |
| 2 | 8***7 | Display | |
| 3 | 8***8 | Болт М8х20 | |
| 4 | 8***3 | Гайка М6 | |
| 5 | 8***9 | Шайба М6 | |
| 6 | 8***0 | Шайба М6 | |
| 7 | 8***0 | Screw M3x16 | |
| 8 | 8***4 | Washer 3 | |
| 9 | 1***3 | Operating cabs wiers | |
| 10 | 1***9 | Acoustic wiers | |
| 11 | 1***8 | Control instruction | |
| 12 | 1***9 | Control instruction | |
| 13 | 1***6 | Right controller | |
| 14 | 8***1 | Bolt M5x16 | |
| 15 | 8***9 | Шайба 5 | |
| 16 | 8***8 | HC4900 | |
| 17 | 1***1 | Left controller | |
| 18 | 1***0 | Control instruction | |
| 19 | 1***1 | Control instruction | |
| 20 | 1***2 | Control plate assembly | |
| 21 | 8***3 | Push Switch | |
| 22 | 8***8 | Clip strip | |
| 23 | 8***4 | The jacket of plug | |
| 24 | 8***4 | The jacket of plug | |
| 25 | 8***2 | The jacket of plug | |
| 26 | 8***3 | The jacket of plug | |
| 27 | 8***0 | Plug | |
| 28 | 8***1 | Socket | |
| 29 | 8***6 | Insulating tape | |
| 30 | 8***3 | Line | |
| 31 | 8***0 | Clip strip | |
| 32 | 8***2 | The jacket of plug | |
| 33 | 8***2 | Plug | |
| 34 | 8***0 | Болт М8х30 | |
| 35 | 8***9 | Caution light | |
| 36 | 8***3 | buzzer | |
| 37 | 8***0 | Electric gun | |
| 38 | 8***6 | Electric gun | |
| 39 | 8***9 | Electric gun | |
| 40 | 8***9 | Шайба 8 | |
| 41 | 8***0 | Шайба 8 | |
| 42 | 8***3 | Monitor | |
| 43 | 8***9 | HC4900 Lifting Torque Limiter | |
| 44 | 8***0 | HC4900 Lifting Torque Limiter | |
| 45 | 8***1 | HC4900 Lifting Torque Limiter | |
| 46 | 8***6 | VIEW-TECH |
