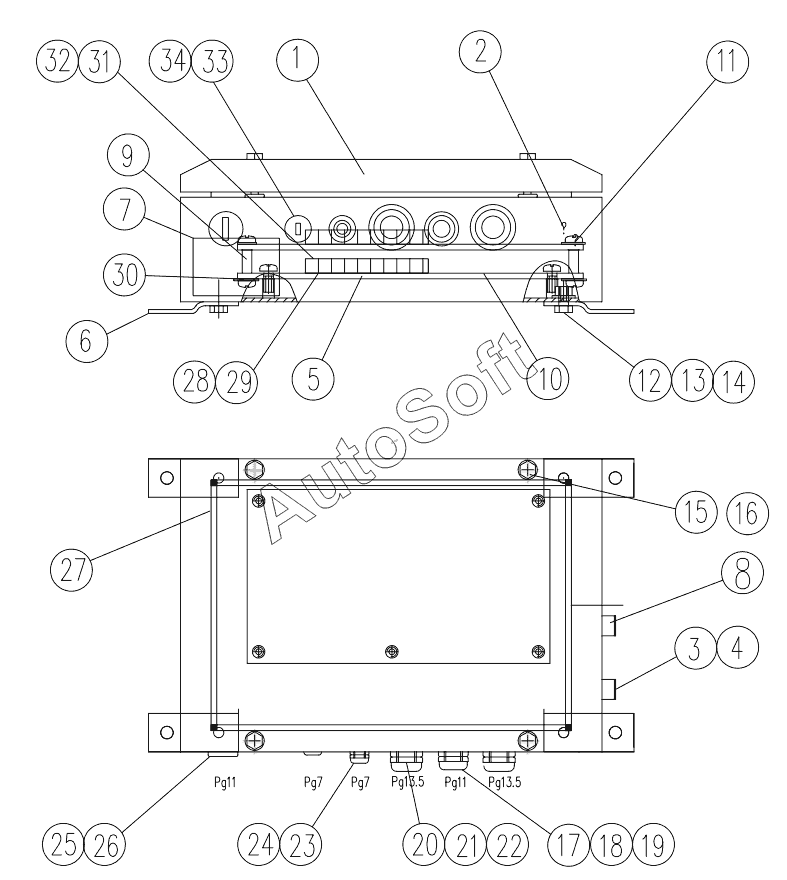

Каталог запасных частей к технике: XCMG QY30KT5 (2009). 803500997 Mainframe Unit
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***0 | Mainframe top lap | |
| 2 | 8***1 | Enclosure unit | |
| 3 | 8***2 | Key switch unit | |
| 4 | 8***3 | Key switch caution plate | |
| 5 | 8***4 | Mainframe mainboard | |
| 6 | 8***5 | Mainframe bracing | |
| 7 | 8***4 | Caution plate | |
| 8 | 8***6 | Series interface unit | |
| 9 | 8***7 | Intervallic stud M5x15 | |
| 10 | 8***8 | HC4900enclosure back plate | |
| 11 | 8***3 | Bolt M5x10 | |
| 12 | 8***9 | Bolt M5x16 | |
| 13 | 8***6 | Гайка M5 | |
| 14 | 8***9 | Шайба 5 | |
| 15 | 8***4 | Bolt M5x25 | |
| 16 | 8***9 | Шайба 5 | |
| 17 | 8***9 | PG socket PG11 | |
| 18 | 8***7 | Internally toothed washer I19 | |
| 19 | 8***6 | Lock nut PG11 | |
| 20 | 8***0 | PG socket PG13.5 | |
| 21 | 8***8 | Internally toothed washer I21 | |
| 22 | 8***7 | Lock nut PG13.5 | |
| 23 | 8***1 | PG socket PG7 | |
| 24 | 8***8 | Nut PG7 | |
| 25 | N***1 | Nylon nut PG11 | |
| 26 | N***1 | Nylon cap PG11 | |
| 27 | 8***2 | Integrated circuit | |
| 28 | 8***3 | Integrated circuit | |
| 29 | 8***4 | Weather strip Y153 | |
| 30 | 8***2 | Plug | |
| 31 | 8***6 | Plug | |
| 32 | O***r | Outside toothed washer | |
| 33 | N***7 | Nylon lock nut PG7 | |
| 34 | N***7 | Nylon cap PG7 |
