Каталог запасных частей к технике: XCMG QY30KT5 (2009). 135201849 Truck Crane
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21

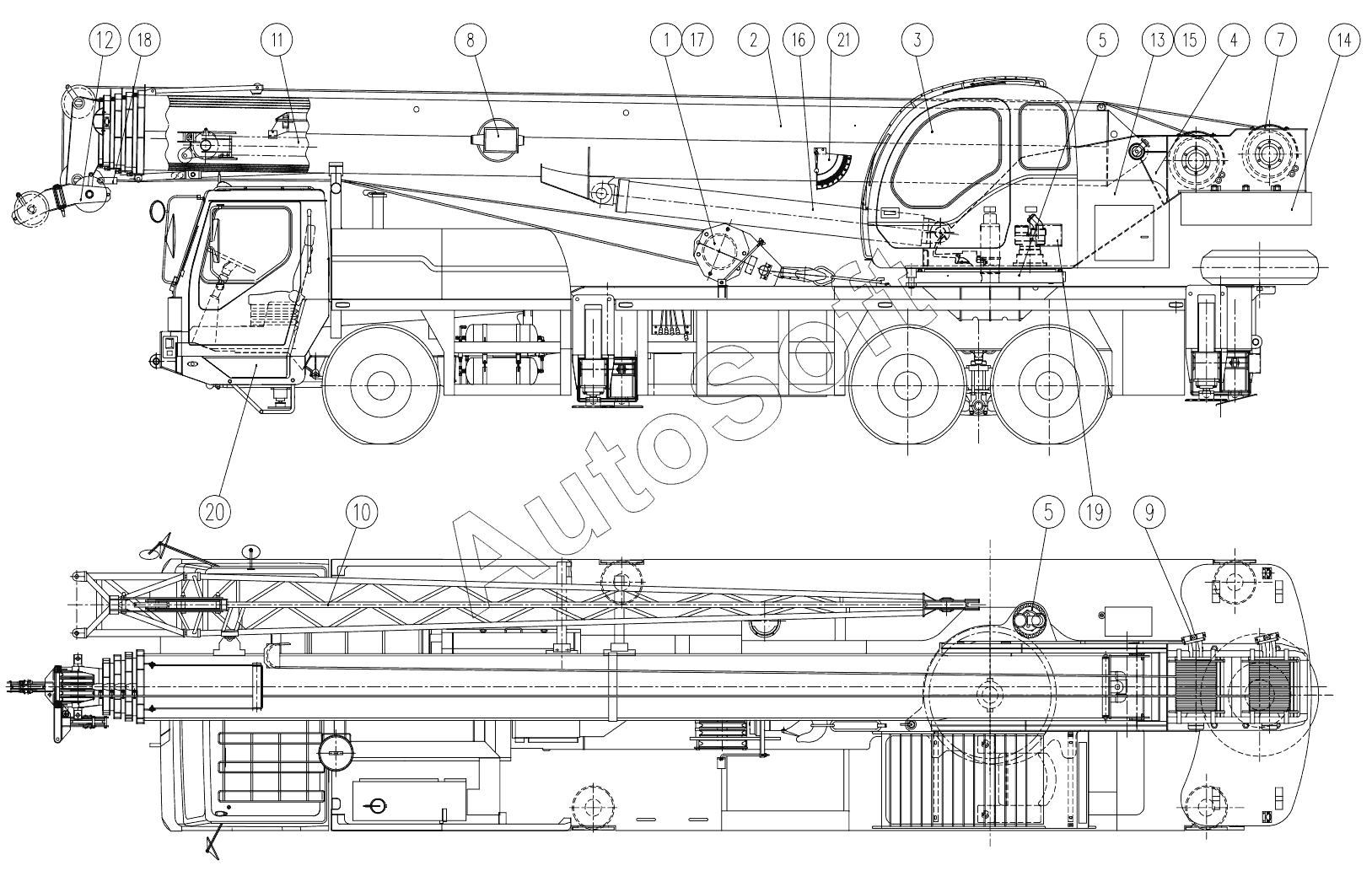

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***5 | Hook | |
| 2 | 1***0 | Boom | |
| 3 | 1***7 | Control cab | |
| 4 | 1***9 | Rotation table | |
| 5 | 8***1 | Slewing bearing | |
| 6 | 1***5 | Slewing movement | |
| 7 | 1***6 | Lifting movement | |
| 8 | 1***0 | Crane Electric System | |
| 9 | 1***7 | Pipe assembly | |
| 10 | 1***9 | Jib | |
| 11 | 1***7 | Flexible cylinder | |
| 12 | 1***8 | Boom Head Sheave | |
| 13 | 1***4 | Hood | |
| 14 | 1***8 | Balance | |
| 15 | 1***2 | Air-condition equipment | |
| 16 | 1***7 | Cylinder | |
| 17 | 1***2 | Sub-hook | |
| 18 | 1***8 | Wire rope and ringing | |
| 19 | 1***2 | Nameplate assembly | |
| 20 | 1***9 | Chassiss | |
| 21 | 1***4 | Range Indicator |
