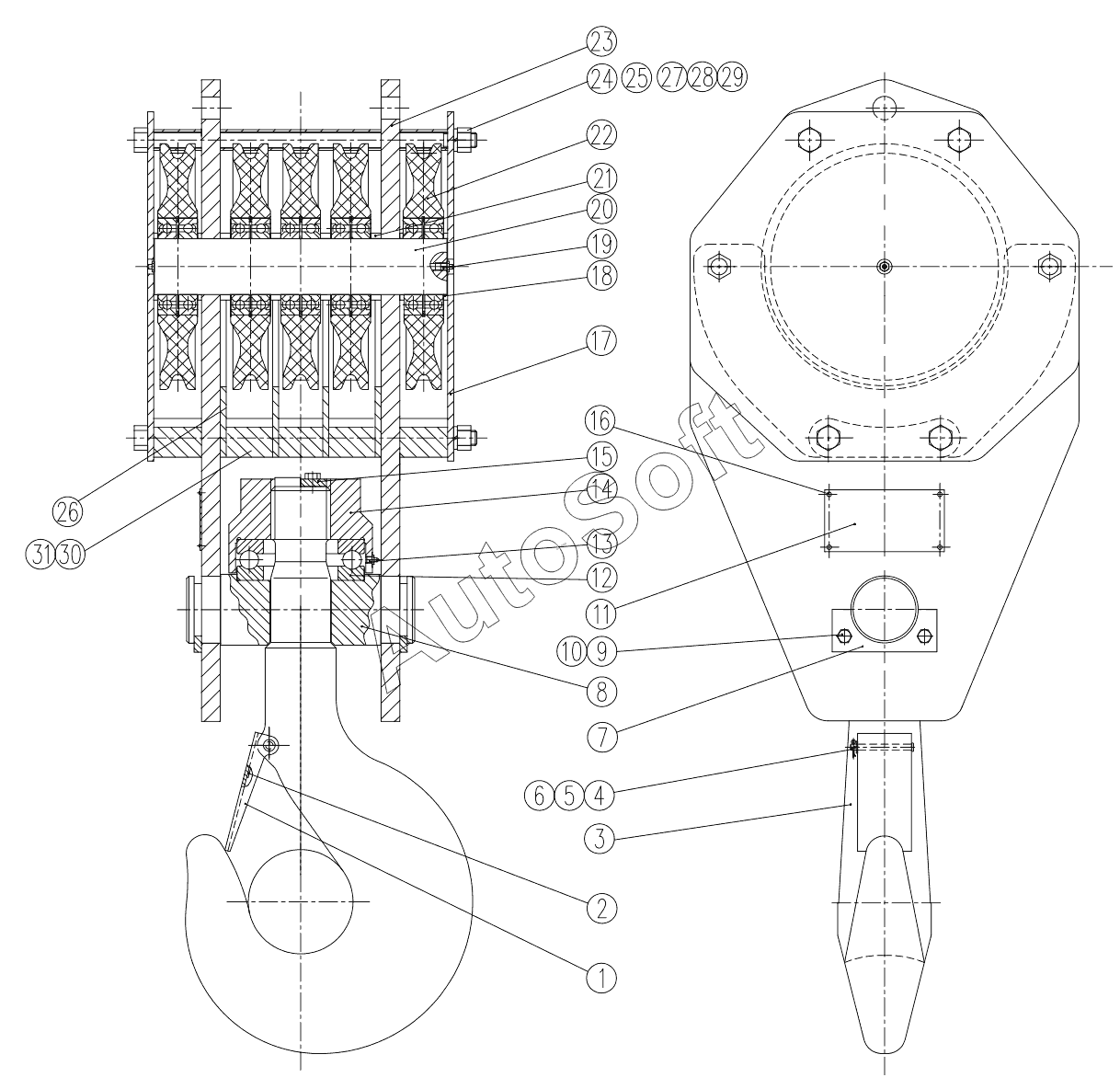

Каталог запасных частей к технике: XCMG QY30KT5 (2009). 111500275 Hook
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Q***1 | Retaining Plate | |
| 2 | Q***2 | Spring | |
| 3 | Q***1 | Hook | |
| 4 | 8***3 | Pin shaft B8x80 | |
| 5 | 8***1 | Штифт | |
| 6 | 8***9 | Шайба 8 | |
| 7 | Q***4 | Retaining Plate | |
| 8 | Q***5 | Cross Beam | |
| 9 | 8***5 | Болт M12x40 | |
| 10 | 8***8 | Шайба 12 | |
| 11 | Q***2 | Scutcheon | |
| 12 | 8***5 | Bearing51320 | |
| 13 | 8***7 | Oil Cup | |
| 14 | Q***7 | Round Nut | |
| 15 | Q***8 | Protecting Plate | |
| 16 | 8***5 | Rivet 3x6 | |
| 17 | Q***3 | Plate | |
| 18 | Q***4 | Sleeve | |
| 19 | 8***6 | Масленка M10x1 | |
| 20 | Q***5 | Pulley shaft | |
| 21 | Q***6 | Sleeve | |
| 22 | Q***2 | Pulley unit | |
| 23 | Q***7 | Plate | |
| 24 | Q***8 | Assembling bolt | |
| 25 | Q***9 | Steel tube | |
| 26 | Q***0 | Plate | |
| 27 | Q***1 | Steel tube | |
| 28 | 8***3 | Шайба 20 | |
| 29 | 8***2 | Гайка М20 | |
| 30 | Q***2 | Block | |
| 31 | Q***3 | Block | |
| 32 | Q***I | Scutcheon |
