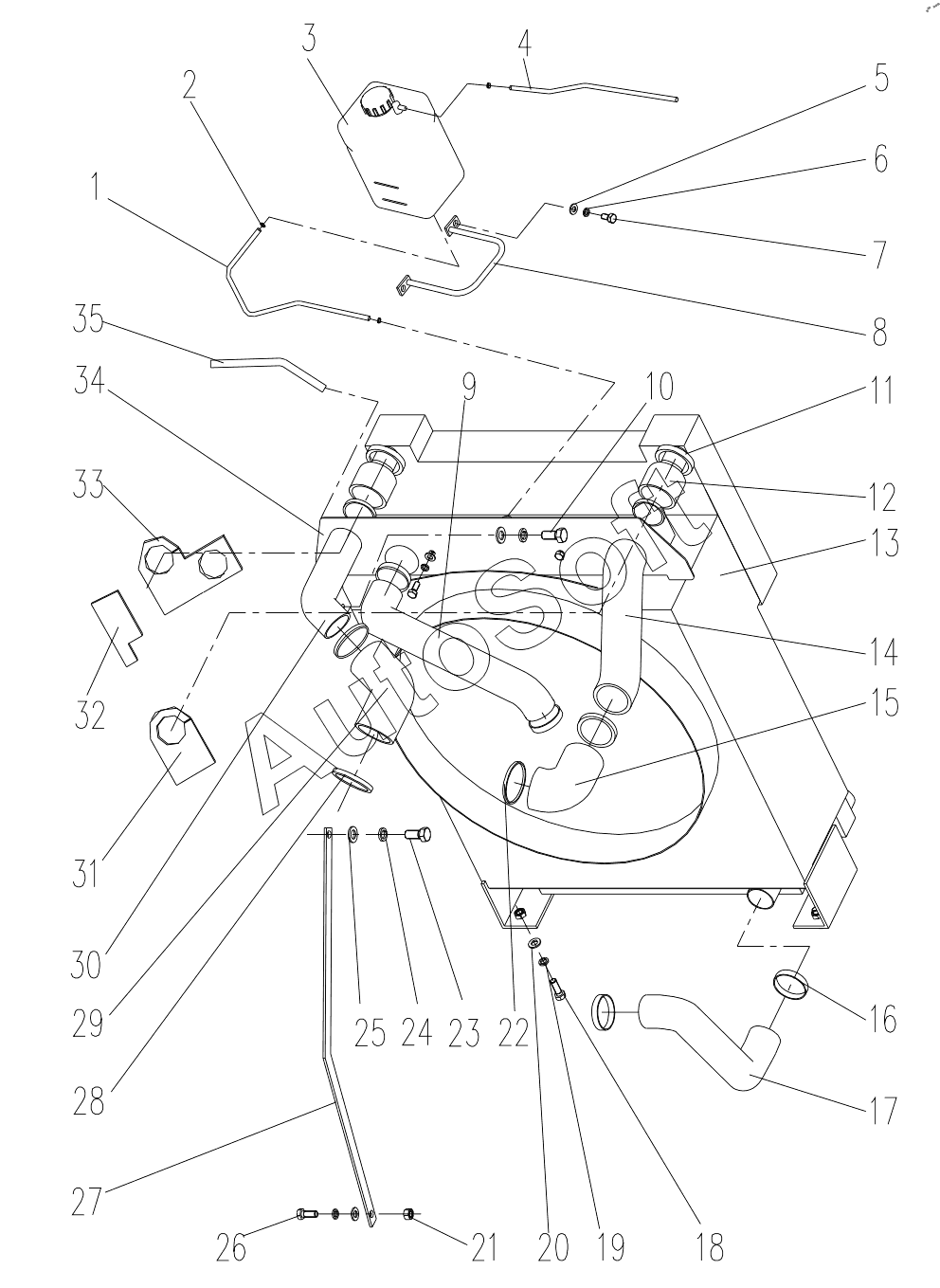

Каталог запасных частей к технике: XCMG XE150D (2011). Engine System
27
19
20
21
22
23
24
25
26
18
28
29
30
31
32
33
34
35
10
2
3
4
5
6
7
8
9
1
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***1 | Hose | |
| 2 | 8***4 | Clamp | |
| 3 | 8***1 | Reserve Bank | |
| 4 | 8***2 | Hose | |
| 5 | 8***7 | Шайба 10 | |
| 6 | 8***4 | Шайба 10 | |
| 7 | 8***4 | Болт М10х20 | |
| 8 | 3***8 | Bracket | |
| 9 | 3***0 | Hose | |
| 10 | 8***7 | Болт М10х25 | |
| 11 | 8***5 | T-bolt Super Clamp | |
| 12 | 3***4 | Hose | |
| 13 | 8***2 | Radiator ASM | |
| 14 | 3***2 | Steel tube | |
| 15 | 3***7 | Hose | |
| 16 | 8***5 | Clamp | |
| 17 | 3***1 | Hose | |
| 18 | 8***8 | Болт M12x35 | |
| 19 | 8***8 | Шайба 12 | |
| 20 | 8***0 | Шайба 12 | |
| 21 | 8***9 | Гайка М12 | |
| 22 | 8***0 | T-bolt Super Clamp | |
| 23 | 8***3 | Болт M16x35 | |
| 24 | 8***1 | Шайба 16 | |
| 25 | 8***0 | Шайба 12 | |
| 26 | 8***6 | Болт М12х30 | |
| 27 | 3***9 | Bracket,Left | |
| 28 | 8***1 | Clamp | |
| 29 | 3***5 | Hose | |
| 30 | 3***3 | Steel tube | |
| 31 | 3***3 | Sponge | |
| 32 | 3***4 | Sponge | |
| 33 | 3***4 | Sponge | |
| 34 | 3***9 | Baffle | |
| 35 | 8***6 | Airproof strip |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
