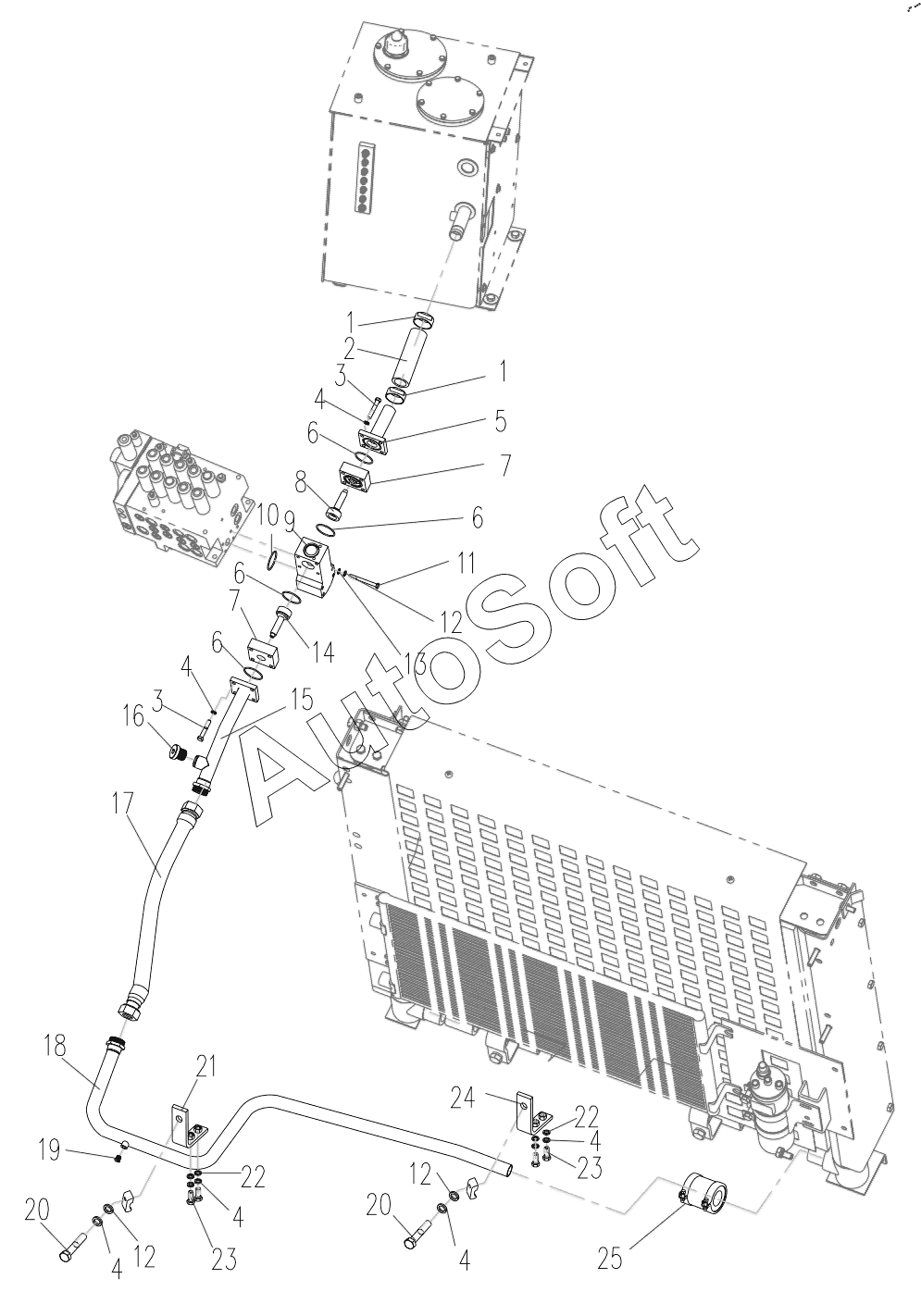

Каталог запасных частей к технике: XCMG XE150D (2011). Upper Hydraulic Piping
1
1
2
3
3
4
4
4
4
4
4
5
6
6
6
6
7
7
8
9
10
11
12
12
12
13
14
15
16
17
18
19
20
20
21
22
22
23
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***4 | Clamp | |
| 2 | 8***0 | Hose | |
| 3 | 8***8 | Bolt | |
| 4 | 8***8 | Шайба 12 | |
| 5 | 3***1 | Pipe | |
| 6 | 8***1 | O-Ring | |
| 7 | 3***3 | Flange | |
| 8 | 8***2 | Valve | |
| 9 | 3***8 | Block | |
| 10 | 8***8 | O-Ring | |
| 11 | 8***0 | Bolt | |
| 12 | 8***4 | Шайба 10 | |
| 13 | 8***7 | Washer | |
| 14 | 8***1 | Valve | |
| 15 | 3***0 | Pipe | |
| 16 | 8***2 | Plug | |
| 17 | 8***6 | Hose Assy | |
| 18 | 3***3 | Plug | |
| 19 | 8***0 | Plug | |
| 20 | 8***8 | Bolt | |
| 21 | 3***4 | Bracket | |
| 22 | 8***0 | Шайба 12 | |
| 23 | 8***0 | Bolt | |
| 24 | 3***5 | Bracket | |
| 25 | 8***6 | Adapter |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
