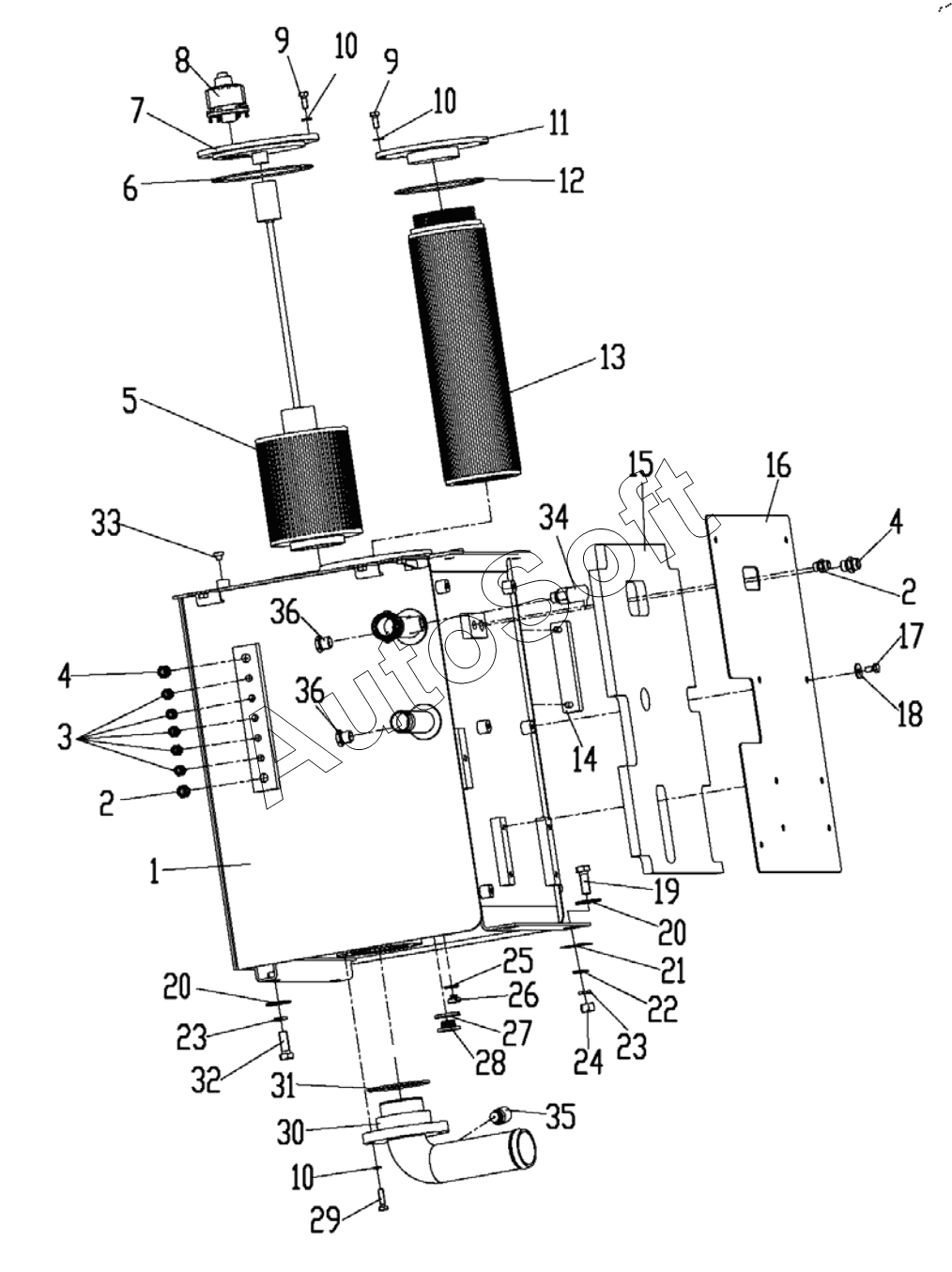

Каталог запасных частей к технике: XCMG XE150D (2011). Hydraulic Oil Tank
28
20
20
21
22
23
23
24
25
26
27
19
29
30
31
32
33
34
35
36
36
10
10
10
2
2
3
4
4
5
6
7
8
9
9
1
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***4 | Tank | |
| 2 | 8***5 | Joint | |
| 3 | 8***2 | Adapter | |
| 4 | 8***8 | Adapter | |
| 5 | 8***3 | Filter | |
| 6 | 8***8 | O-ring | |
| 7 | 3***6 | Flange Cover | |
| 8 | 8***9 | Discreteness of Strainer | |
| 9 | 8***7 | Болт М10х25 | |
| 10 | 8***7 | Washer | |
| 11 | 3***7 | Flange Cover | |
| 12 | 8***6 | O-ring | |
| 13 | 8***8 | Filter | |
| 14 | 8***2 | Oil Level | |
| 15 | 3***0 | Sponge | |
| 16 | 3***7 | Plate | |
| 17 | 8***1 | Bolt | |
| 18 | 8***3 | Washer | |
| 19 | 8***6 | Болт M16x45 | |
| 20 | 8***5 | Washer | |
| 21 | 3***8 | Washer | |
| 22 | 8***3 | Шайба 16 | |
| 23 | 8***1 | Шайба 16 | |
| 24 | 8***1 | Гайка М16 | |
| 25 | 8***4 | Шайба 14 | |
| 26 | 8***1 | Plug | |
| 27 | 8***8 | Washer | |
| 28 | 8***2 | Plug Screw | |
| 29 | 8***2 | Болт М10х35 | |
| 30 | 3***5 | Pipe | |
| 31 | 8***1 | O-ring | |
| 32 | 8***0 | Bolt | |
| 33 | 3***9 | Cover | |
| 34 | 8***8 | Annunciator | |
| 35 | 8***8 | Annunciator | |
| 36 | 8***0 | Plug |
