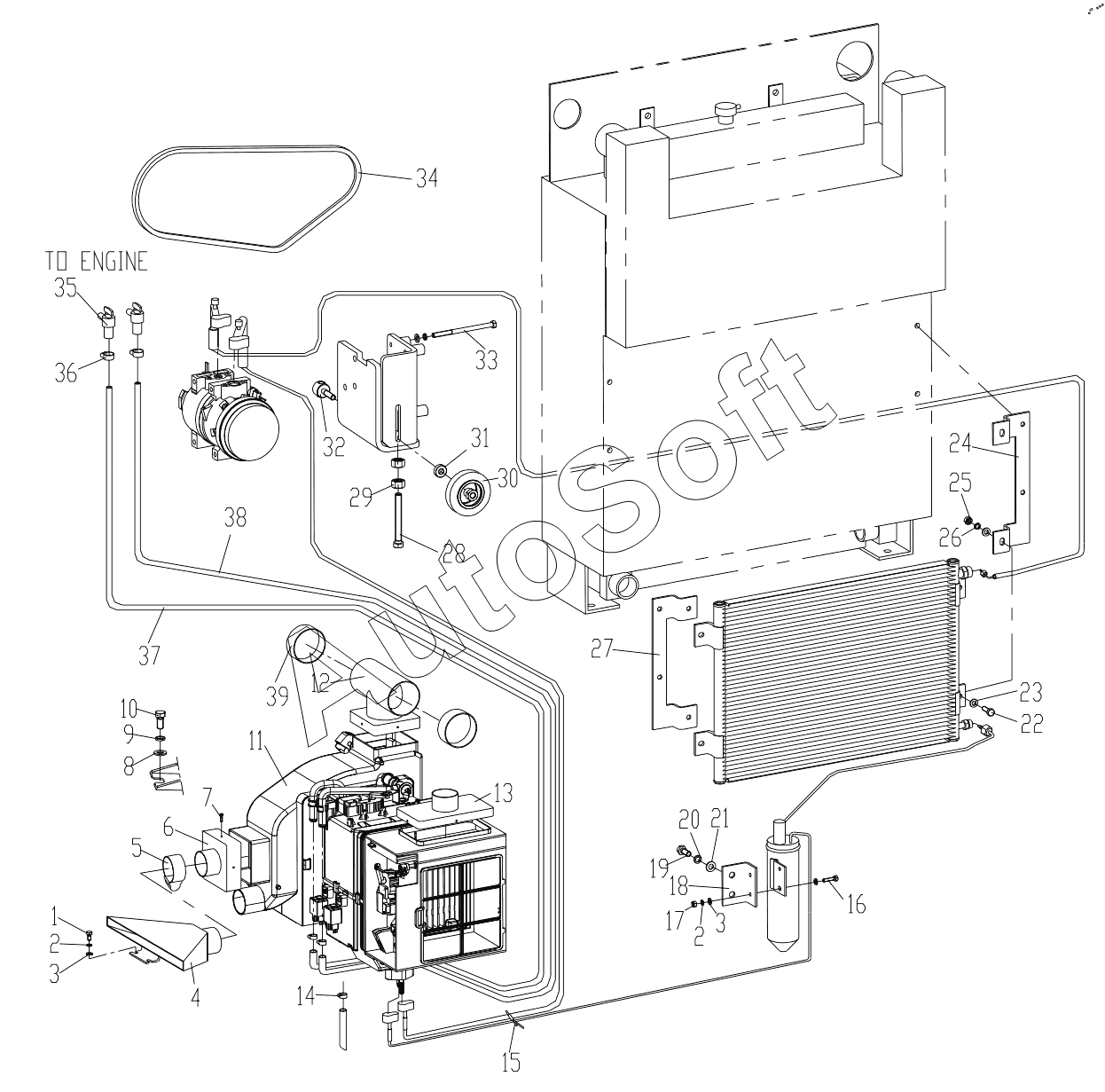

Каталог запасных частей к технике: XCMG XE150D (2011). Air Conditioner System
30
21
22
23
24
25
26
27
28
29
20
31
32
33
34
35
36
37
38
39
11
2
2
3
3
4
5
6
7
8
9
10
1
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***8 | Болт М6х12 | |
| 2 | 8***0 | Шайба М6 | |
| 3 | 8***9 | Шайба М6 | |
| 4 | 3***1 | Placewithadraught | |
| 5 | 8***5 | Hoop | |
| 6 | 3***7 | Placewithadraught | |
| 7 | 8***5 | Screw | |
| 8 | 8***0 | Шайба 12 | |
| 9 | 8***8 | Шайба 12 | |
| 10 | 8***5 | Болт M12x25 | |
| 11 | 8***2 | EvaporatorAssembly | |
| 12 | 3***9 | Placewithadraught | |
| 13 | 3***8 | Placewithadraught | |
| 14 | 3***6 | Hose Clip | |
| 15 | 8***1 | Band | |
| 16 | 8***5 | Болт М6х20 | |
| 17 | 8***3 | Гайка М6 | |
| 18 | 3***6 | LiquidTankBracket | |
| 19 | 8***7 | Болт М10х25 | |
| 20 | 8***4 | Шайба 10 | |
| 21 | 8***7 | Шайба 10 | |
| 22 | 8***7 | Болт М8х25 | |
| 23 | 8***9 | Шайба 8 | |
| 24 | 3***2 | Bracketofcondenser | |
| 25 | 8***5 | Гайка М8 | |
| 26 | 8***0 | Шайба 8 | |
| 27 | 3***7 | Bracketofcondenser | |
| 28 | 8***3 | Болт | |
| 29 | 8***9 | Гайка М12 | |
| 30 | 8***6 | Rising Close set | |
| 31 | 3***4 | Shaft gear | |
| 32 | 3***3 | Axis | |
| 33 | 3***5 | Bolt | |
| 34 | 8***0 | Belt | |
| 35 | 8***4 | Valve of hot water | |
| 36 | 8***7 | Clamp | |
| 37 | 8***4 | Hose | |
| 38 | 8***3 | Hose | |
| 39 | 8***5 | Hose Clip |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
